Riechtopf

Německý Wehrmacht používal pro plynový výcvik jak ampule pro zkoušení těsnosti plynových masek (viz.časopis Společnosti pro studium nábojů č. 98/1člán.98-10) tak zařízení určené k výuce rozpoznávání bojových plynů.

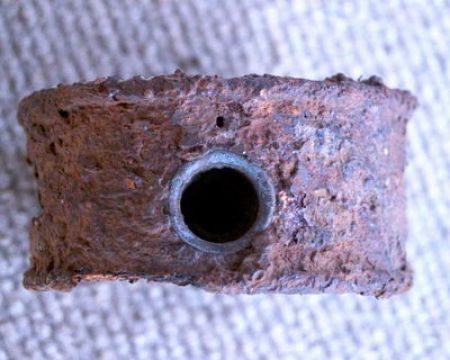

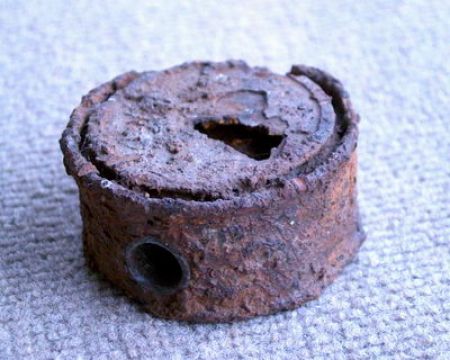

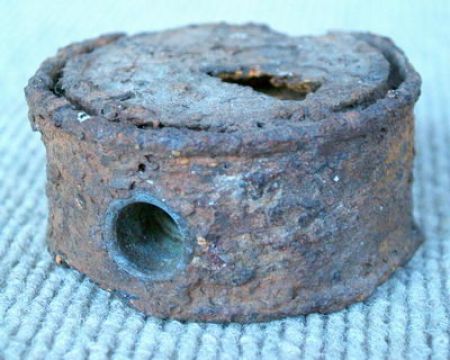

Jde o malou krabičku z lisovaného plechu složenou ze dvou částí - těla obsahujícího hořlavou směs a na ní nalisovanou vložku obsahující malé množství otravných plynů. Na vrchu vložky je zalepený otvor pro únik plynů .Z boku je otvor pro iniciátor hořlavé slože. Otvor je chráněn během transportu bakelitovou krytkou,která má na vnější straně zdrsněný povrch sloužící k iniciaci roznětky .
Celé zařízení funguje na principu malého vařiče ,z boku se odejme krytka otvoru jímky pro iniciátor,do ní se po vyjmutí z přepravního obalu vloží iniciátor. Škrtnutím zdrsněnou stranou krytky o roznětku se uvede v činnost iniciátor, ten zapálí hořlavou slož a její žár uvolní otravné plyny. Ty svým tlakem prorazí otvor na vrchu a rozptýlí se do okolí , vojáci musí podle zápachu identifikovat otravný plyn.
V materiálech ,které mel jsem k disposici je toto zařízení uvedeno pod názvem „Riechtopf“ (doslovně čmuchací hrnek) přesnější vzorové označení mi není známo. Na bočním papírovém přebalu je varovný nápis: „Bei Verwendung in geschlossen Räumen Lebensgefahr“ (Při použití v uzavřených prostorách nebezpečí ohrožení života) a z vrchu : „Abstand mindenstens 10 m“ (Minimální odstup 10 m).
Z vrchní strany je zařízení opatřeno barevným křížem ,který určuje typ otravného plynu.
Zelená -- fosgen,tabun,sarin ,Modrá -- adamsit, Žlutá -- yperit, Bílá -- slzný plyn .







Zařízení bylo nalezeno v roce 1997 bývalém výcvikovém prostoru již v zkorodovaném stavu a proto je nutno mnou naměřené údaje brát jako orientační.

průměr…………….............60 mm
výška……………...........… 30 mm
váha žárové náplně…….……40 gr
váha chemické náplně……...10 gr
celková váha……..............150 gr
