Ako si zostrojiť hľadací rám (cievku)

06. 02. 2008 Autor: minik510 9143× 27

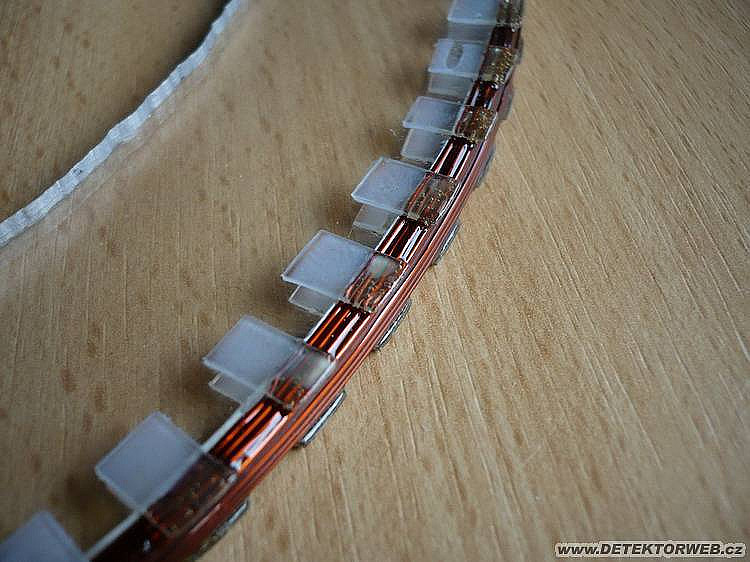

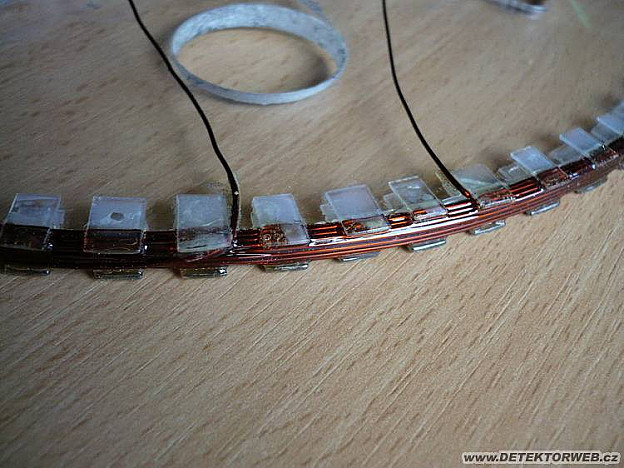

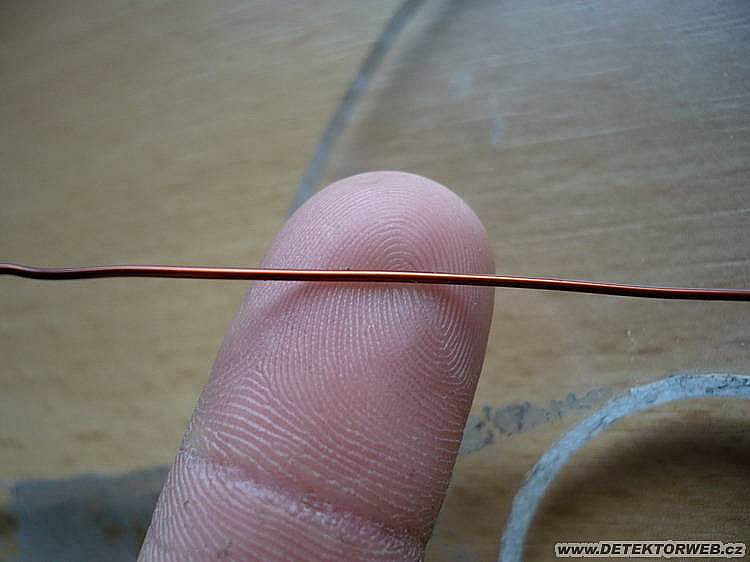

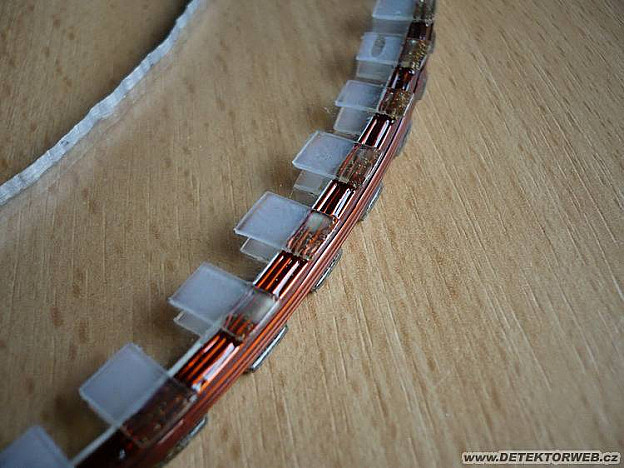

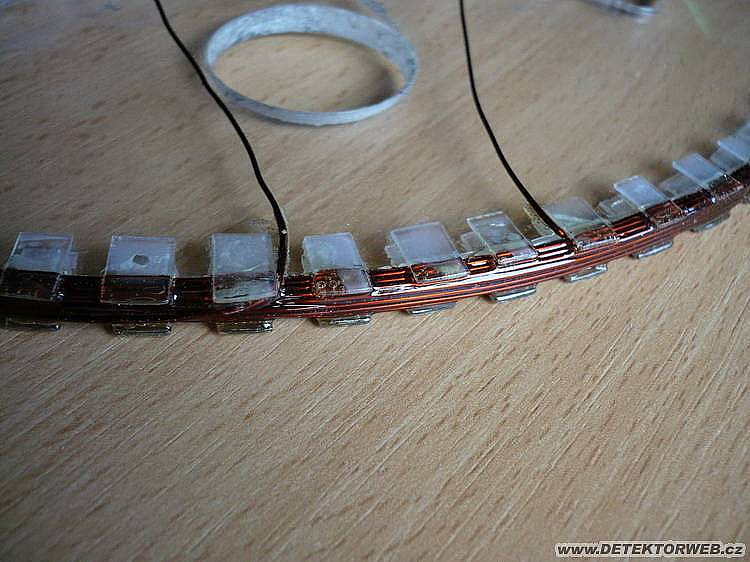

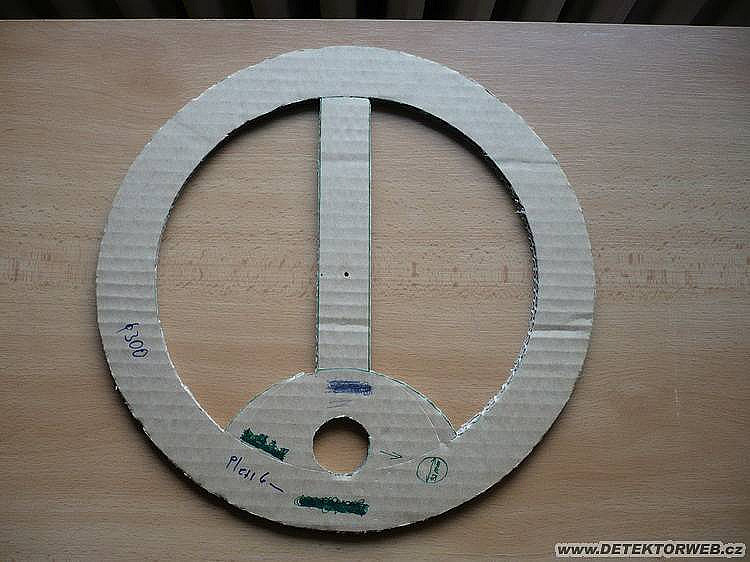

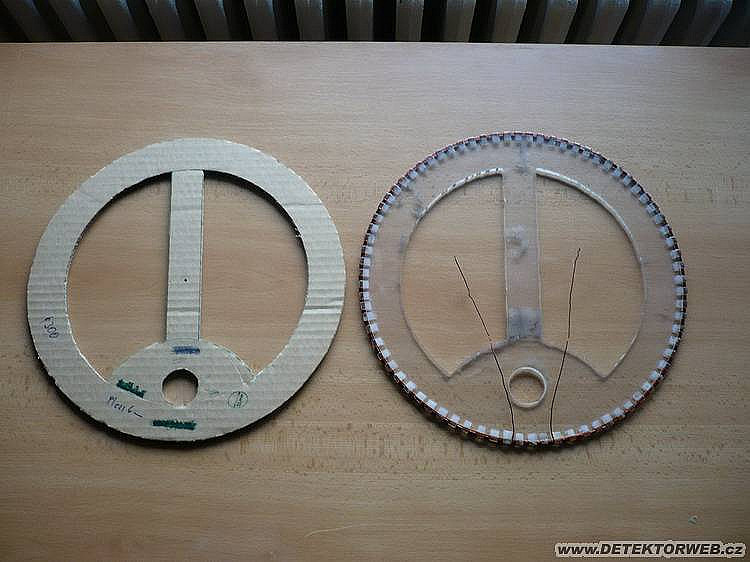

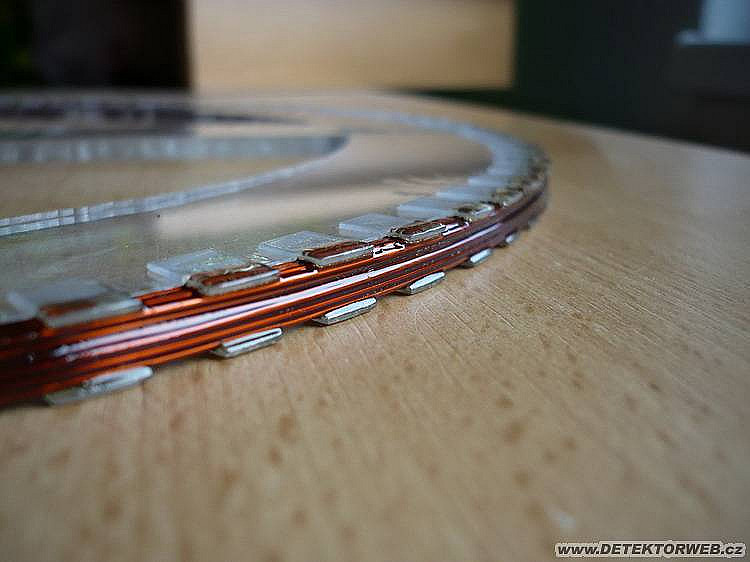

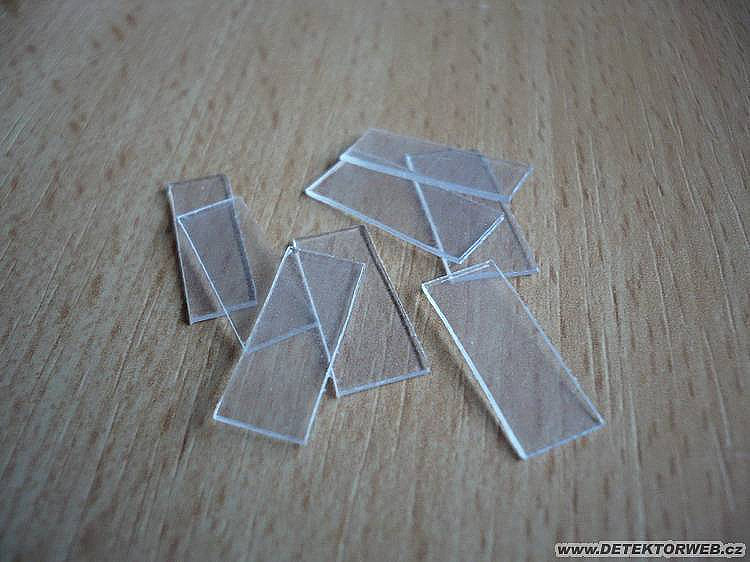

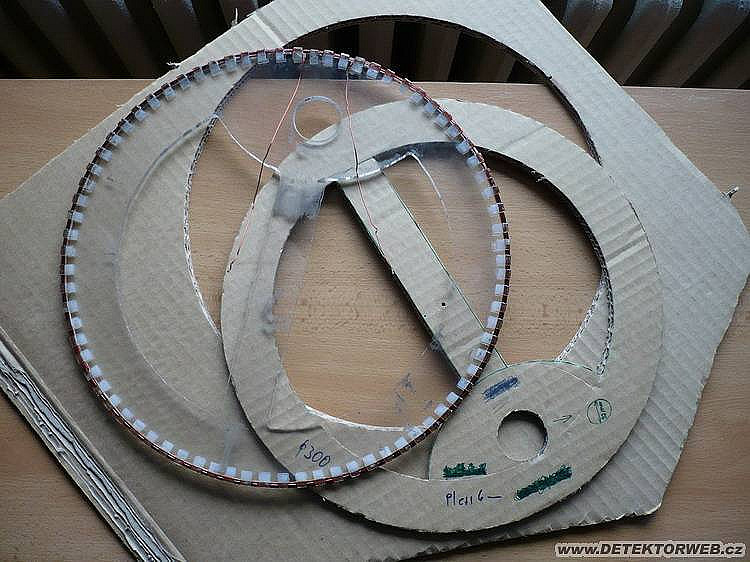

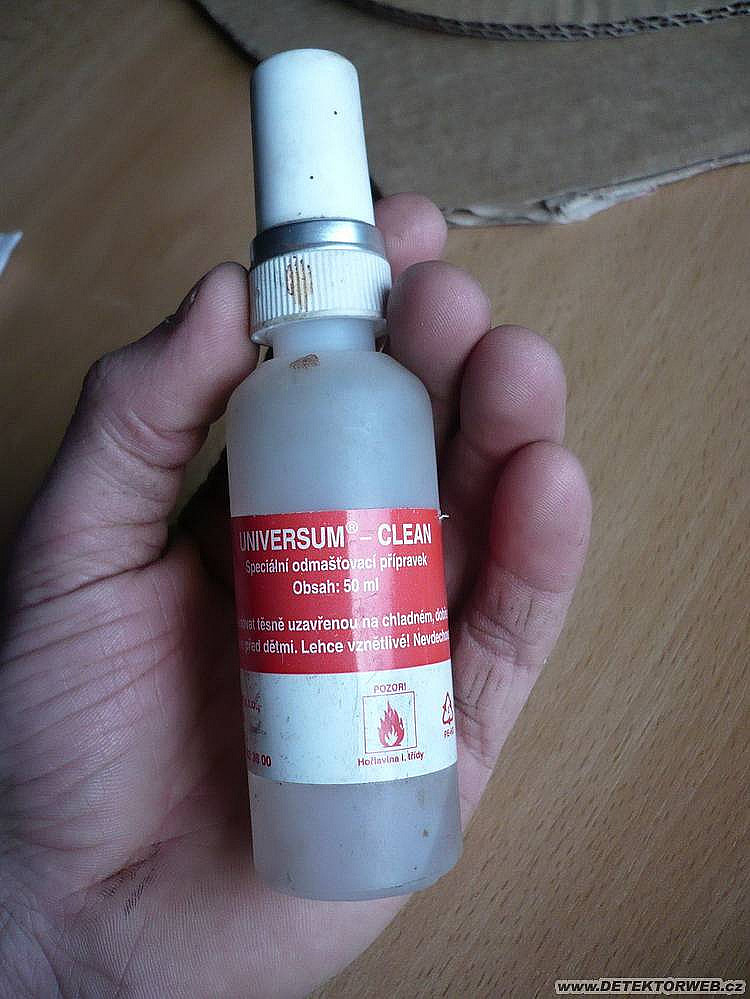

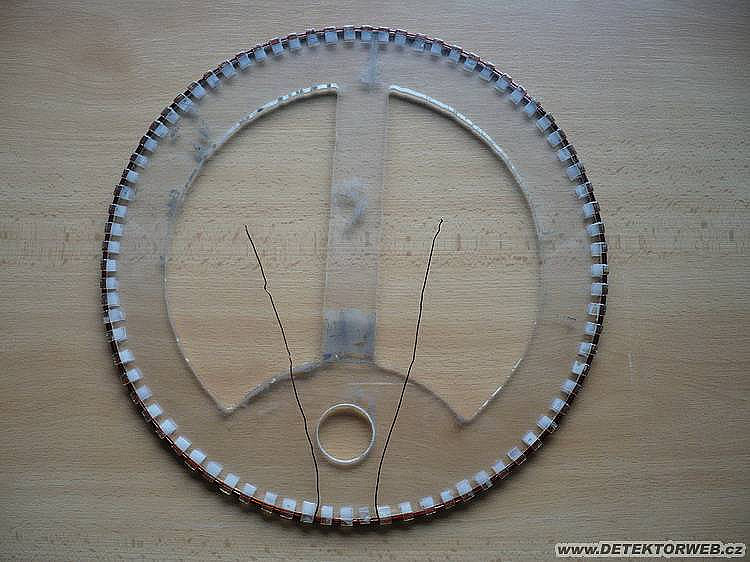

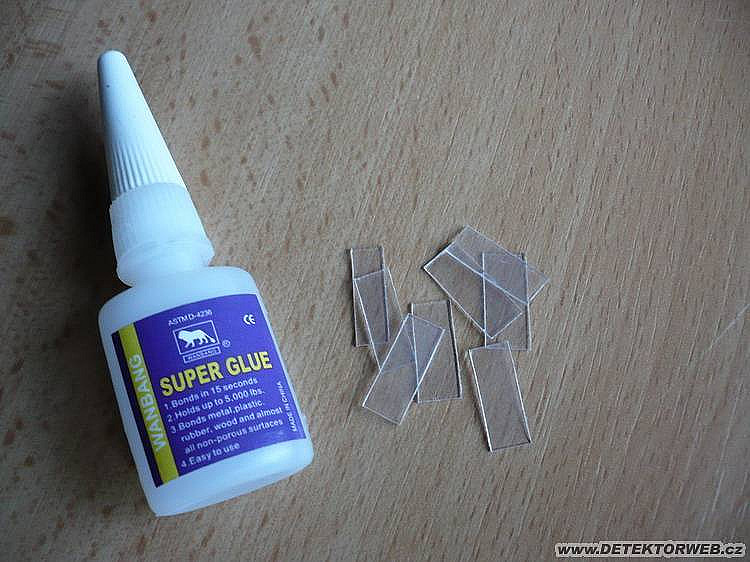

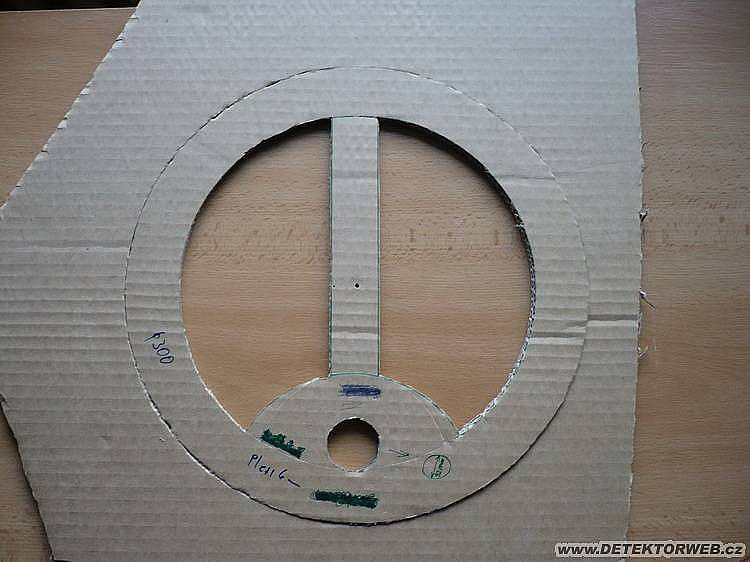

Zdravím všetkých hladačov. Ako som už v diskusnom fóre na dw napísal ze sem pošlem návod ako si zostrojiť cievku tak som to aj splnil, dufam že sa vám to bude pacit. Zacnem asi tým že každy kto je šikovný tak si ju dokáže zhotovit sám.... ale neviem ako by to fungovalo u špičkových detektoroch ako sú xp atd... ja mam detektor domac. výroby a parádne mi to funguje. Najprv si musime zhotovit z neakeho tvrdeho papiera šablonu rámu ktoru odnesieme do sklenarstva, kde nám podľa šablony vyrežu plexisklo(ja som si zvolil hrúbku 5mm). Keď nám to vyrežú tak si musíme najprv vystrihnúť tenké pásiky plexiskla na zhotovenie kostričky. Vystrihnuté pásiky si postupne nalepíme sekundovým lepidlom po okraji plexiskla, na dôkladne odmastený povrch. Pásiky si ponecháme trocha dlhšie(potom si ich podľa potreby skrátime). Ak to mame všetko hotové, začneme zo samotným zavýjaním lakovaného drôtu na cievky o priemere(ja som si zvolil priemer Ø 0.7mm). Dlžka 1 zavitu je 1m. Počet závitov som si dal 25.Drot pomaly a dôkladne natáčame po obvode plexiskla tesne vedľa seba. Ak to máme hotové zaistime si drôt aby sa nám neuvolnil. Konce cievky si ponecháme dlhé tak10cm. Plastové pásiky z kostričky si skrátime podľa potreby. Navinuté vinutieje potrebne dôkladne natrieť takzvaným lodným lakom(lak na vinutie cievok) ktorý nám umožní dôkladné zaistenie a ochranu každého závitu. Zopakujeme to viackrát poklial sa nám na povrchu vinutia nevytvorí súvislá vrstva laku. Ako ochranu vinutia môžeme použiť izolačnú pásku a gumove tesnenie kolo dverí, ktoré si nalepíme po obvode cievky. Myslim si že by to malo dostatočne chrániť cievku. Ale manipulácia z cievkov by mala byt v lese opatrná. Tak to je asi všetko ale nezabudnite si kúpiť tienený kábel ktorý pripájkujete na oba konce cievky. Urcite tento postup neni na úrovni výroby nových cievok ale mne to staci. Tak sa majte!!!!

minik510

 Autor: minik510

Komentáře

Archybald

06. 02. 2008, 11:17

Ještě jsi zapoměl napsat, na co je ta cívka. Podle vinutí to musí být na pulsák, ale tam bych nedoporučoval lakovaný drát, je tam dost vysoký napětí a mohlo by dojít k mezizávitovým zkrátům. Jinak dobrý nápad, ale na koncetrickou nevim jak by se nastavila přijímací cívka, což je dost přesná záležitost.

minik510

06. 02. 2008, 11:24

Ja mam PI detektor... A nemam diskriminciu... a funguje to paradne hlavne na mosadzne predmety... napriklad na ru pracku vzduchom ma dosah 70-80cm.

Archybald

06. 02. 2008, 11:41

Minik510: To jsem si mylsel, ono na pulsáky se jen tak nějaký detektor nehrabe, akorát bez té disc.

manowar

06. 02. 2008, 12:13

minik510
to mas vyrabeny, staveny, ten PI detektor? K tomu detektoru je i tato civka? Kde jsi sehnal schema??? Chtel bych to prubnout postavit.
Nemas prosim treba i schemu?
Neozval by ses me prosim na email?

minik510

06. 02. 2008, 12:52

tak schemu ja nemam ma ju moj kamarat, spolocna praca to bola... ta cievka bude fungovat asi len na detektory PI.

dado258

06. 02. 2008, 12:56

ahoj minik510 mohol by si mi dat tvoj email? by som sa chcel nieco spytat

manowar

06. 02. 2008, 13:25

minik510
a nemohol by si sa opytat prosim kamarata, pokial ma navod, tak aj ten? Vdaka

minik510

06. 02. 2008, 14:02

minik510@azet. sk, ja schemu nikomu nebudem prezradzat dal som tu iba navod ako si vyrobit cievku.

minik510

06. 02. 2008, 14:04

manowar-skus zadavat do vyhladavaca google neake nazvy detektorov, mozno ti vyhodi neake schemy

Archybald

06. 02. 2008, 14:15

Tracker PI-2, nebo Jabel Pi, jsou klasické pulsáky s velmi dobrými výsledky. Schéma je na netu lehchce k sehnání. Součástky vyjdou na cca 1000kč, ale pro začátečníka je to dost složité zapojení. Tracker PI-2 funguje i s velkou 1x1m cívkou. Je možno na ně vyrobit i Lorenzovu cívku, dosah je prý pak znatelně větší (ale nevím nezkoušel jsem ji).

PIKING

06. 02. 2008, 14:25

Páni tu je adresa na rôzne pulzáky. Majte sa. http://www.detektory. wz.cz/schemaPI. htm

PIKING

06. 02. 2008, 14:28

Páni tu je adresa na rôzne pulzáky. Majte sa. http://www.detektory. wz.cz/schemaPI. htm

mashinepistole

06. 02. 2008, 14:48

Archybald > Mal som pulzak a zdal sa mi tiez naj, ale opak je pravdou, ako som kupil minelab, len v tedy som zistil aky je pulzak tupy vsade som po nom z minelabom nieco nasiel.

minik510

06. 02. 2008, 15:03

mashnepistole-pulzak je paradny detik nenajdes snim mince a velmi drobne farby ale na pracky stitky bodaky je super vec, ver never ja som vykopal bodak zo zakopoveho nasipu, vojak ked kopal zakop tak si ho prisipal hlinou... a vykopal som ho z hlbky tak 45cm a nebol otoceny tak ze lezal ale bol ako keby zapichnuty... vsetko co mam v prispevkoch som snim nasiel...

Archybald

06. 02. 2008, 15:14

mashinepistole: No minelab, je minelab. Já mám pulzák, který sice již nepoužívám, mám k němu cívku 20cm a 35cm, zkoušel jsem i 1x1m(ale to už je pro dva lidi a nesmíš mít v kapse ani klíče). Dosah i na drobné předměty, má oproti klasickým detektorům opravdu větší, ale ta chybějicí disc je opravdu naprd. Já chodím hlavně hodně zamořený lokality a tam kdybych vzal pulsák, tak ho nemusím ani zapínat a jenom kopat. Nicméně nedávno jsem objevil flek 20x20m kde jsem našel spousty minciček, plomb a pod. a to jsem tam strávil 2x 3hod. času a to je právě místo, které až bude čas tak projdu pulsákem.

TEO99

06. 02. 2008, 17:40

Tak to zase nic nenajdu jak sis udělal lepší cívku uvidíme jak přijedu jinak ceny pošlu o víkendu a i foto.

minik510

06. 02. 2008, 18:47

ok Tome. Tak ja sa tesim na nas spolocny mrcas, a uvidime

manowar

06. 02. 2008, 19:07

minik510
me je to zcela fuk, tu stranku, co tady hazel kolega, sem nasel uz kdysi, ale vyznat se, ktery postavit aby to nebyl vyhozeny cas.
Takove lidi zboznuju, sami nekde obsvihli schema a pak nechteji dat ingo ani na jeho zdroj. Jedine co by Te omlouvalo je to, ze jsi autor zapojeni a nebo jeho uspesny upravce, jestli je to tak jak pisu, tak se hluboce omlouvam!

AZRAEL

06. 02. 2008, 19:09

A JA ZE SOM POSLEDNY CO POUZIVA PULZAK-- FUNGUJE TO DOBRE A CHCEM SKUSIT CIEVKU 1x1m

minik510

06. 02. 2008, 19:25

manowar-postav si jabel, je fakt velmi dobry. A moc to neprezivaj

Archybald

07. 02. 2008, 07:45

manowar: Tracker PI a Jabel jsou normálně sestavitélné a funkční detektory. Jediný do čeho bych se dle těch stránek nepouštěl je fisher555 a tesoro bandido. Zatím nevím o nikom, kdo by tyhle schémata normálně rozchodil. Jinak nevím jak je to u tebe, ale jestli chci něco postavit, tak si po tom pujdu a vyzkouším co se dá a vyhozený čas to není i když ti ten detík nefunguje. Ono nezdarama se člověk učí a vše není na 100%

CB

07. 02. 2008, 08:51

Je tady někdo, kdo si postavil Miner4?

strozd2

07. 02. 2008, 20:12

počítá se nějak síla drátu a počet vinutí na cívce??? nebo je to v návodu

minik510

07. 02. 2008, 21:41

strozd-to ti neviem povedat... proste to sprav ako ja a mas dobre pokritie a aj dosah a citlivost

cornelius

11. 02. 2008, 19:38

good a jak sis vyrobil detík napiš to tu taky dík

0000.1

28. 08. 2008, 13:56

da se taky tak vyrobyt cívka na garret 250?

patoclimb1

12. 12. 2012, 10:40

ahoj nahodou plan, schema, zoznam suciastok by bol? ten spodny odkaz je neaktivny
