Bajonety

bajonet na 9 fotce je samopal vz. 58

Aj na prvej... ale sú zaujímavé oba... ten prvý čepelou a druhý strienkami.

Nuže tedy bodády jsou odshora:

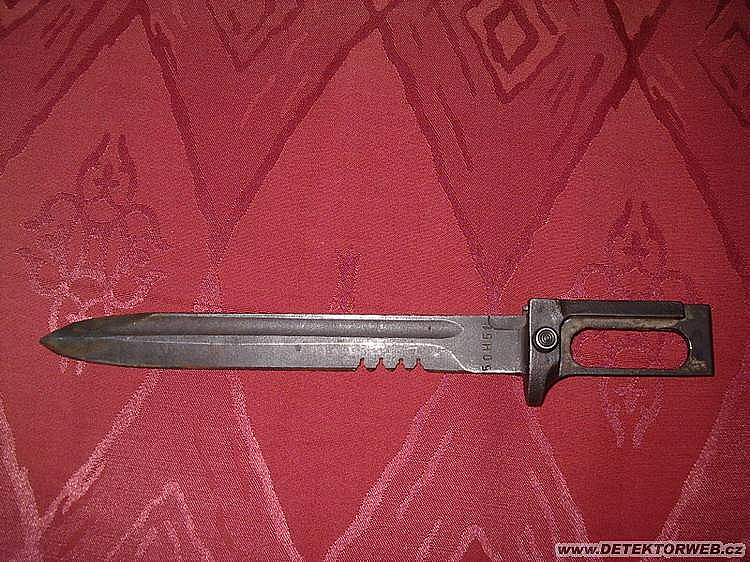

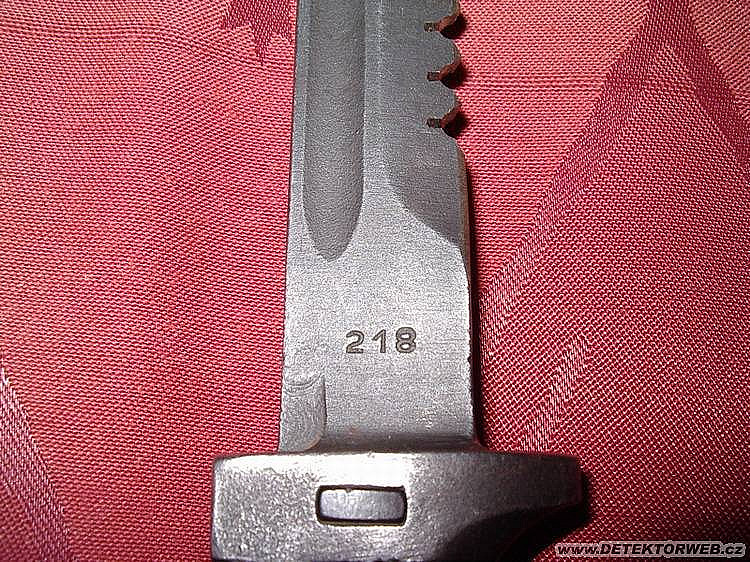

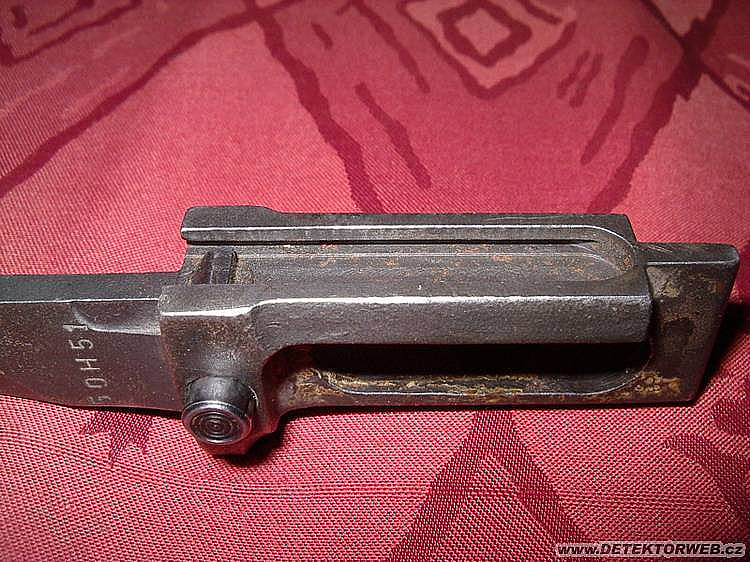

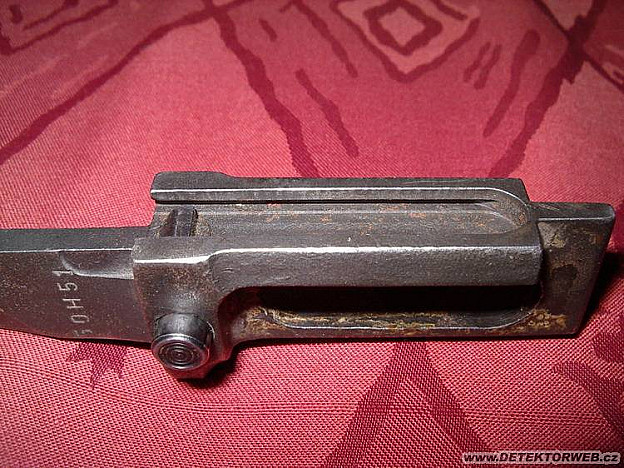

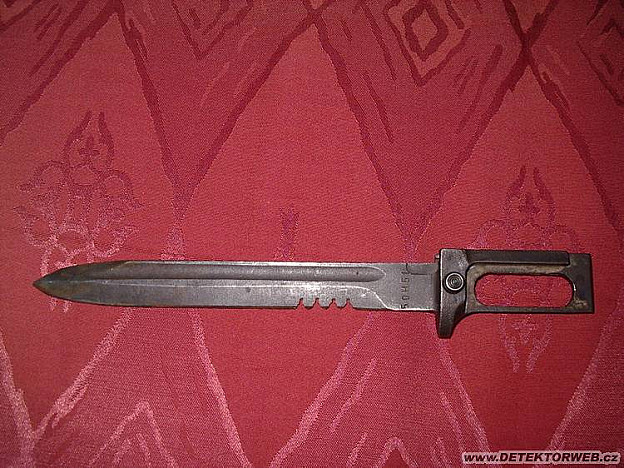

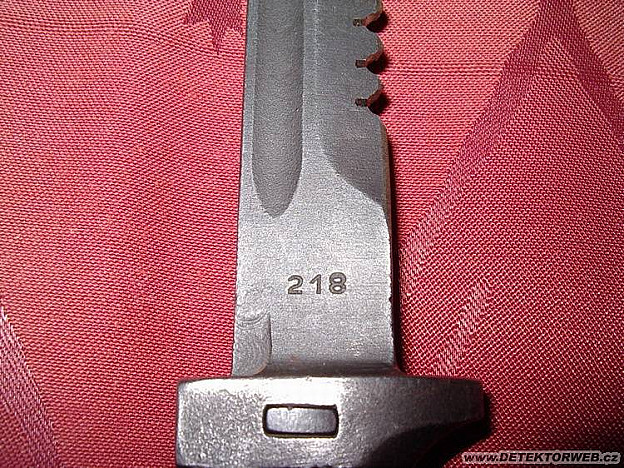

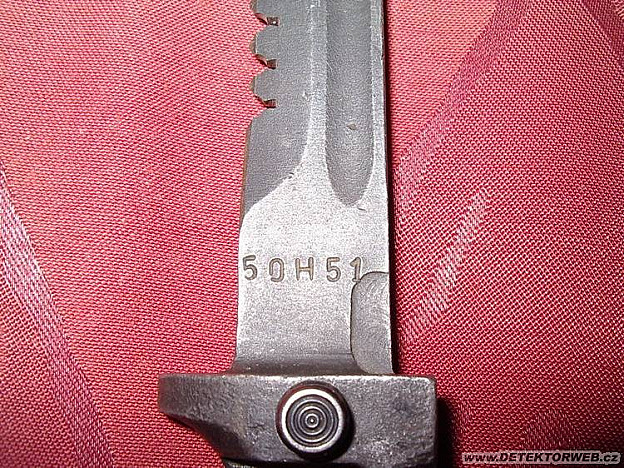

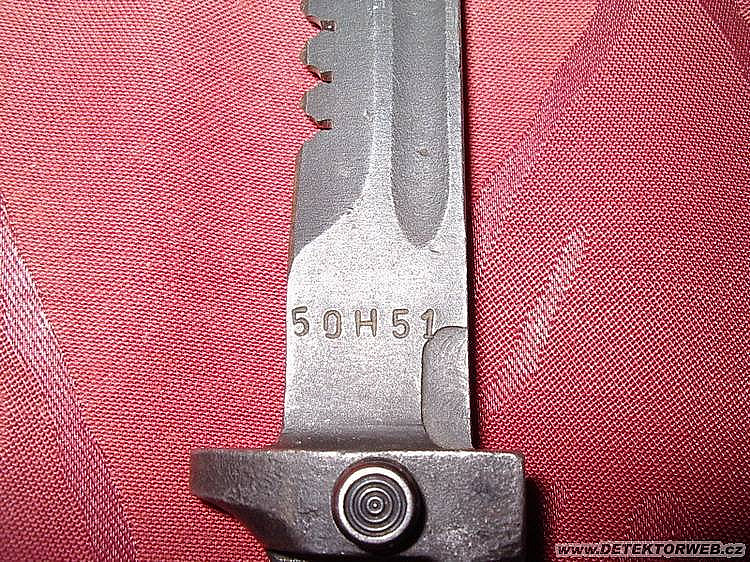

1. torzo čs. vz. 58 (chybí bakelitové střenky, k čemu slouží zářezy na čepeli, to opravdu netuším)

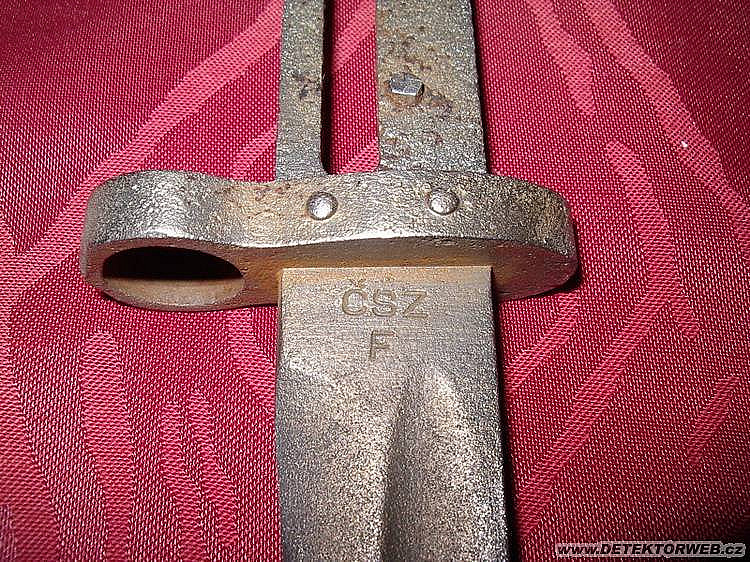

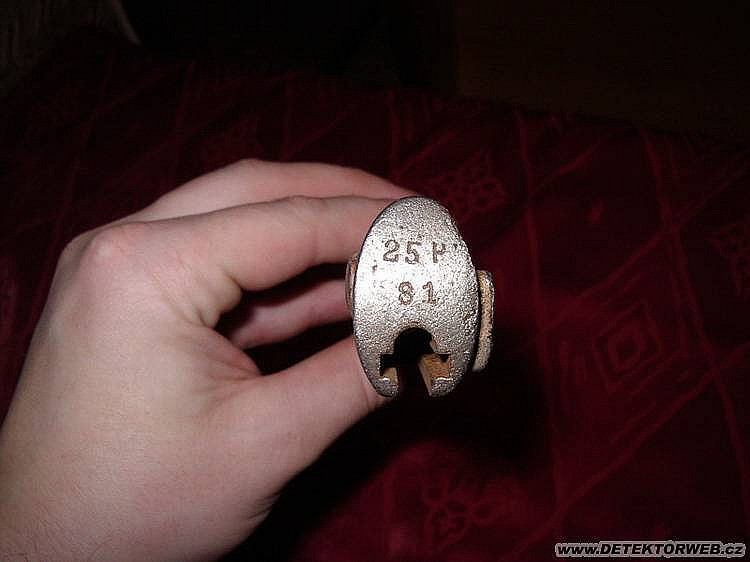

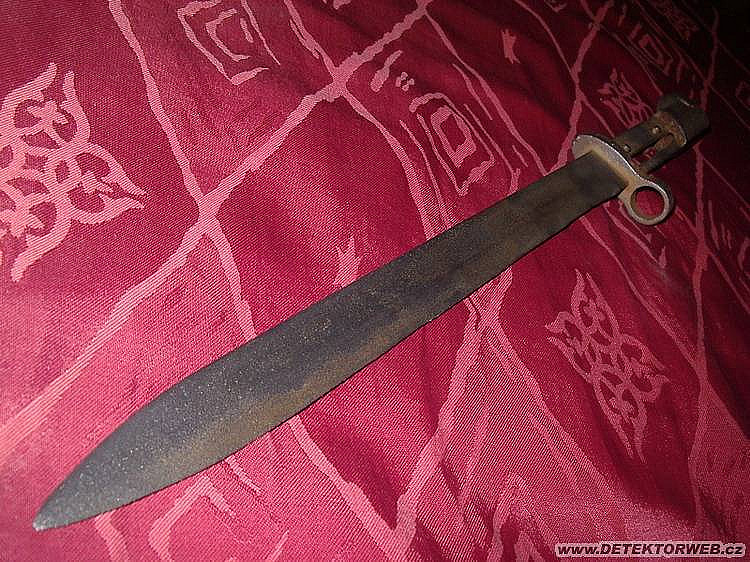

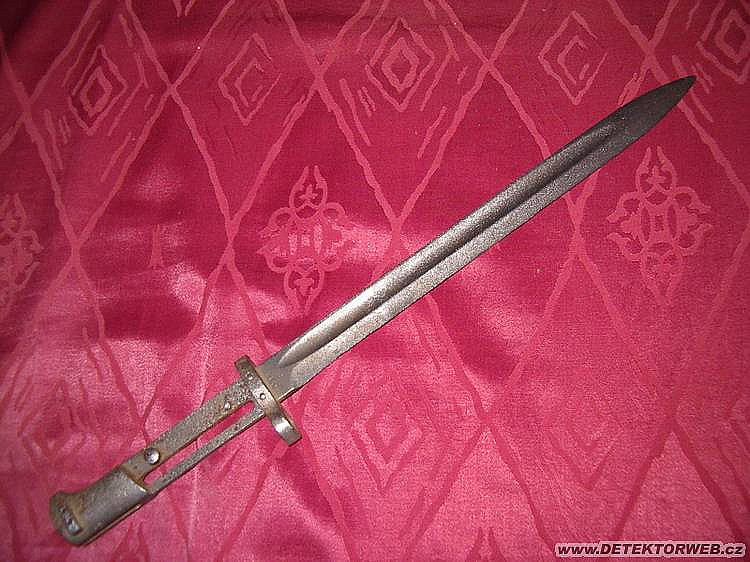

2. čs. vz. 24 (značení ČSZ znamená Čsl. zbrojovka Brno, F je výrobní série, 25 P znamená 25. pěší pluk, číslo zbraně 81)

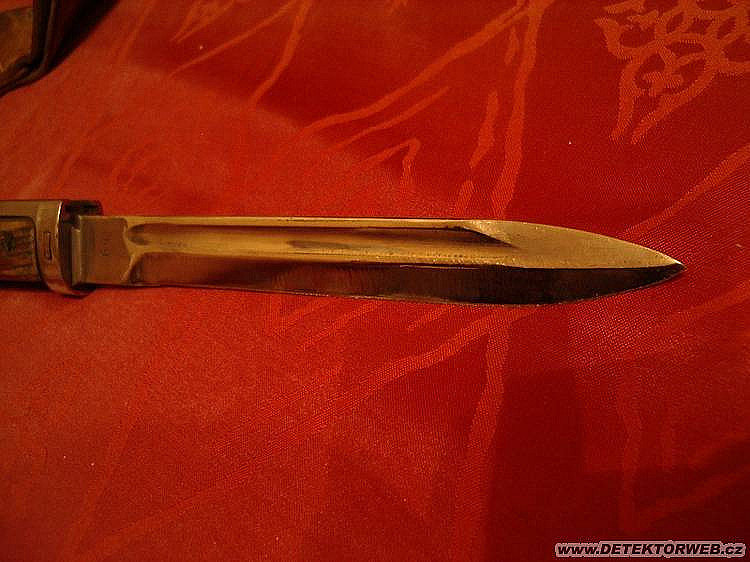

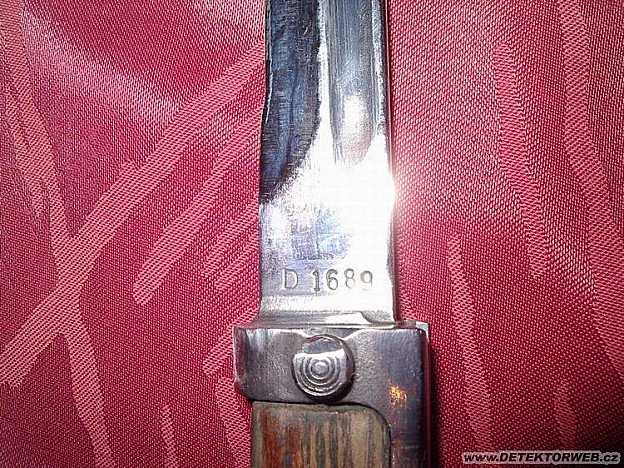

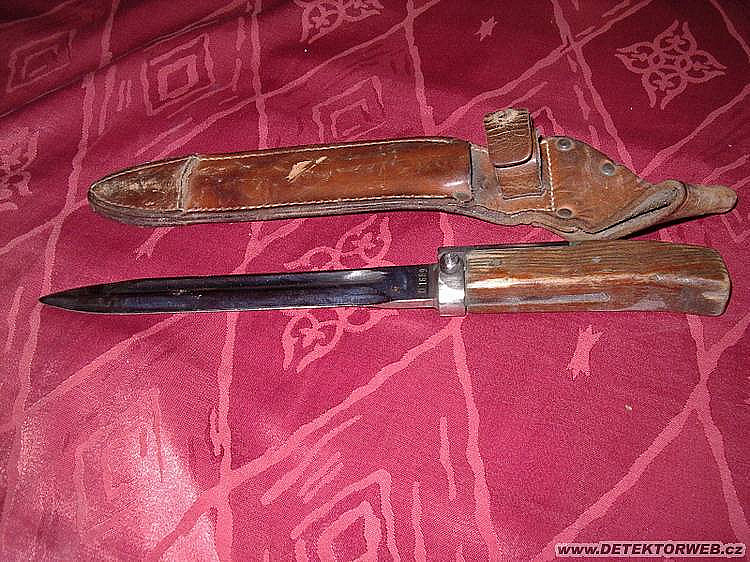

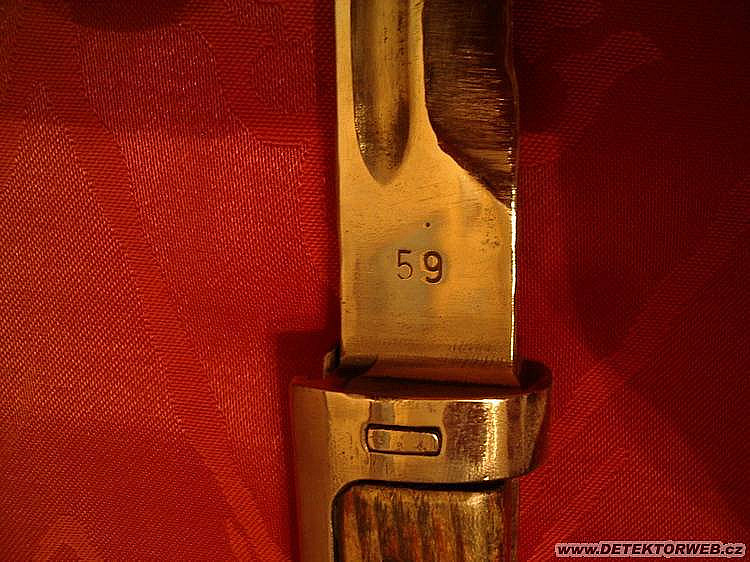

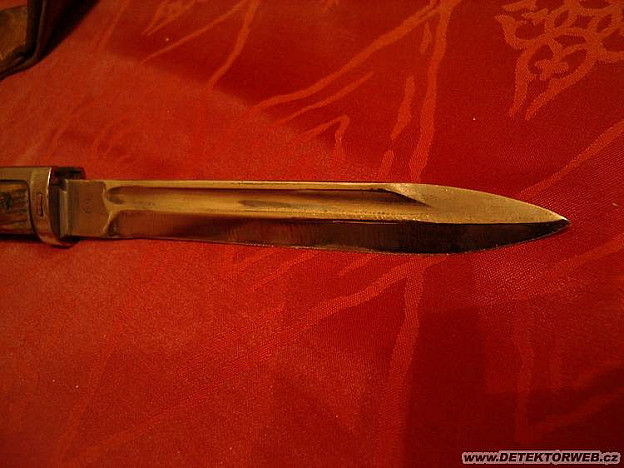

3.čs. vz. 58 (nejsem s to z fotek posoudit, nakolik jsou střenky původní, nicméně i podle tvaru je to první varianta vyrobená z výkovku, ke které skutečně původně příslušely dřevěné střenky, resp. střenka, poněvadž je z jednoho kusu)

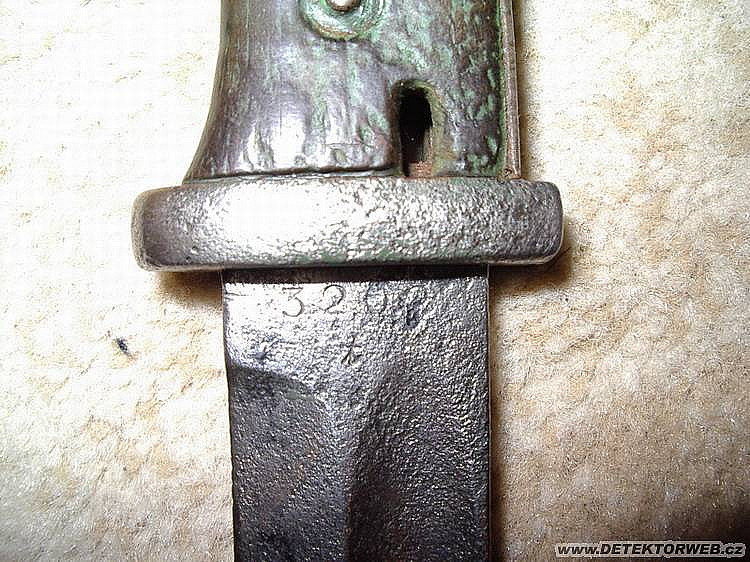

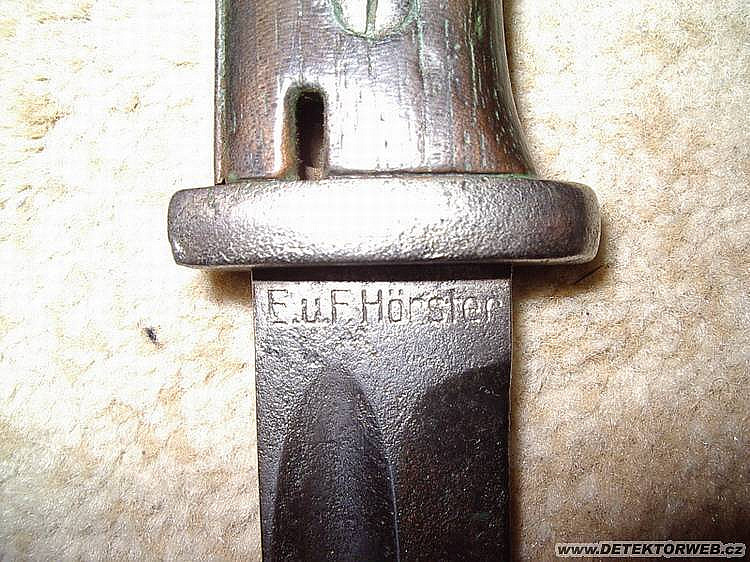

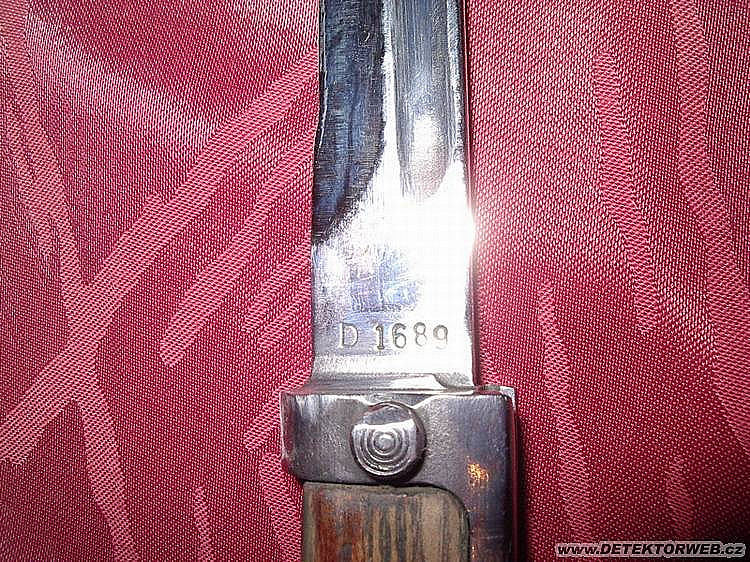

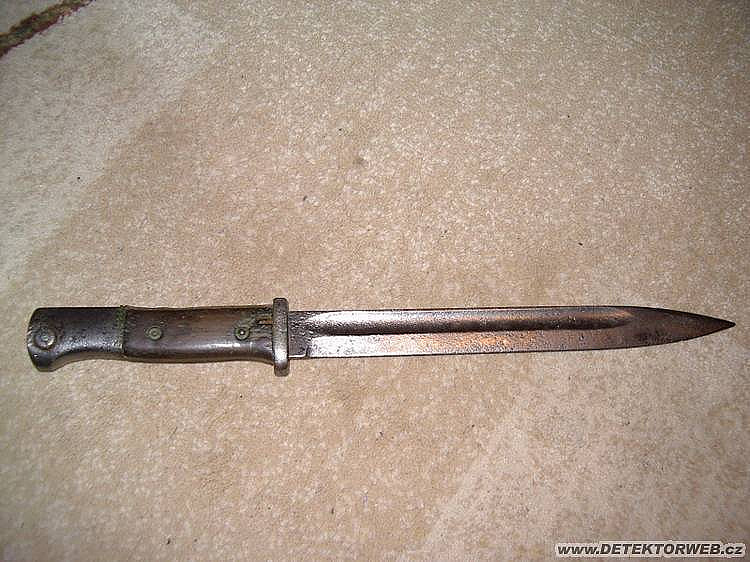

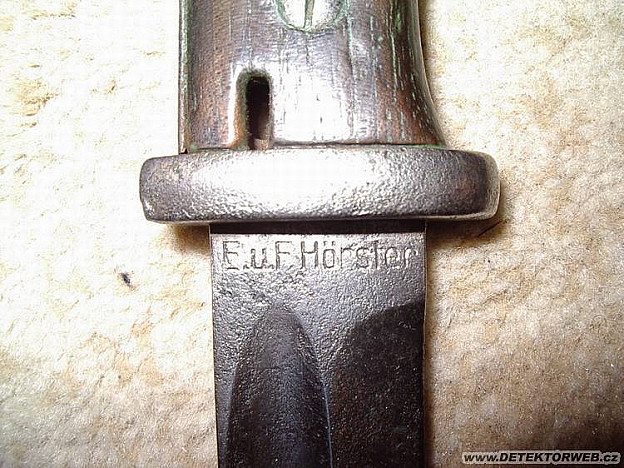

4. německý SG 84/98 3. varianta (výrobce E. u F. Hörster, Solingen, číslo z druhé strany je výrobní, písmeno je označení série)

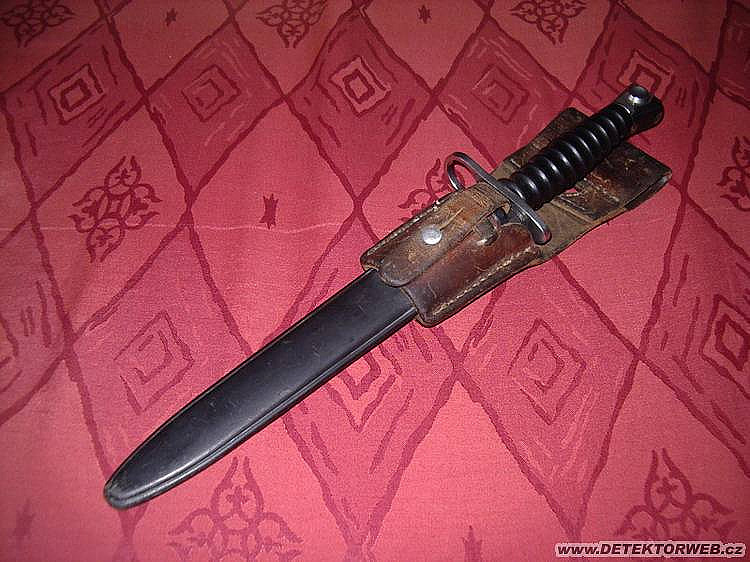

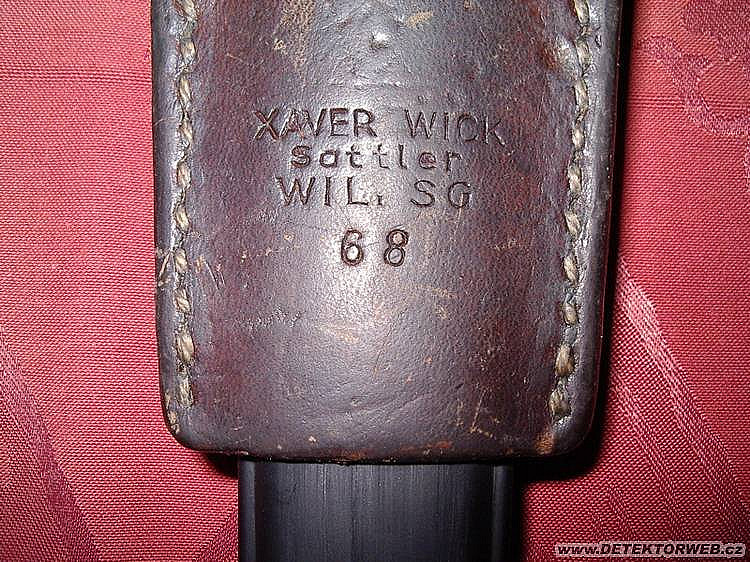

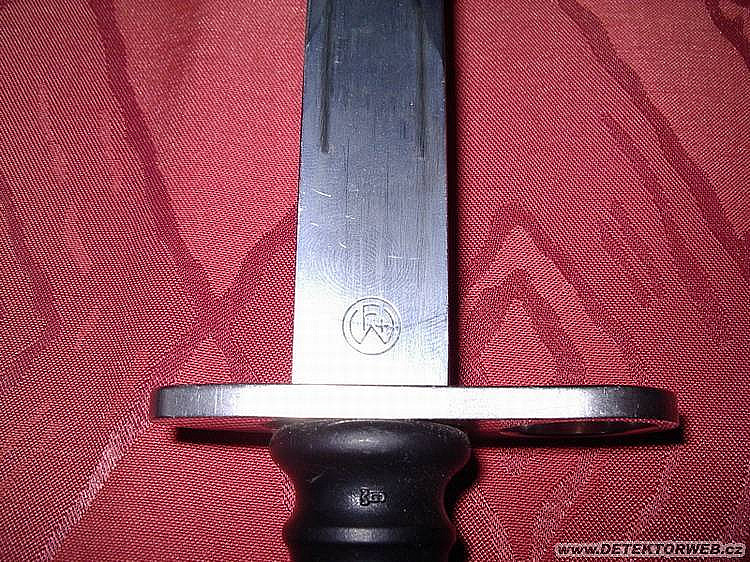

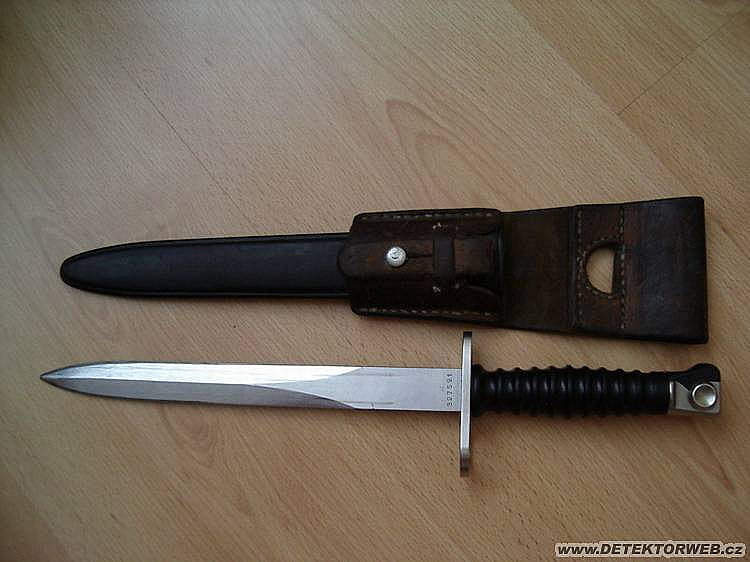

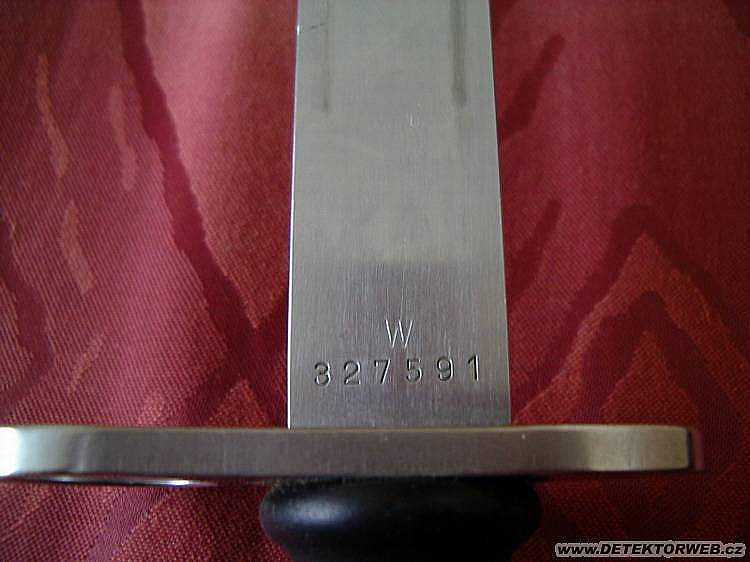

5. švýcarský vzor 57 (udává se, že W by mělo být označení výrobce - Wenger)

Jenze ten S84/98 není III ale II varianta...

No ono s těmi variantami SG84/98 je to na první pohled trošku komplikovanější. To, co je na obrázku se v literatuře označuje jako III. varianta (vyráběna přibližně od roku 1927). Existuje celá řada modifikací SG84/98, pokud to budu brát od počátku výroby, budu mít starý a nový typ. Starý typ má úplně jiný tvar střenek. Další typy nebo podtypy lze odlišovat podle druhu výbrusu (hranatý a zaoblený), další podle toho, zda je přítomen Feuerschutzblech, nebo není. Další typy mám s pilou na hřbetě čepele, nebo bez, případně s pilou odbroušenou. U III. varianty můžu rozlišovat typy podle materiálu střenek atd. atd.

To Adolf: Tak trochu jsi mimo real tedy spise tvoje kniha. Prvni model S84/98 mel drevene strenky, II model mel drevene strenky a ochrany plech a III model mel plastikove strenky a ochrany plech, po r. 43  se menila barva strenek. Nic vic nic min. Bajonet S84/98 s pilou se delal jen zpocatku takze to byl jen model I nic vic nic min. Ostatni rozdily jsou jen zastupne podle roku vyroby ale verze jsou deleny jen na tri modely.

Add. Hank. No obávám se, že co tady píšeš, se nezakládá úplně pravdě. Varianty je  potřeba brát od počátku výroby, resp. zavedení do výzbroje. Modely jsou skutečně jen 3.:SG84/98 a. A, SG84/98 n. A a SG84/98 III. model. III. model může mít ovšem střenky jak bakelitové, tak dřevěné, jak budeš hodnotit koncodruhoválečný SG84/98 s dřevěnými nýtovanými střenkami, že je to II. model? S těmi pilami jsme si pravda nerozuměli. SG84/98a. A. pochází z počátku výroby a zakončení střenek má podobné jako SG98/05.

to Adolf. Ke konci valky se jiz drevene strenky na bajonet S84/98 nedavali. Od r. 43 se delaj jen bakelitove strenky neb vyroba byla rychlejsi a HLAVNE levnejsi!!!

Oprava : bakelitove strenky jsou pouzivane od r. 38!! Dreveny strenky na bajonetu vyrobenym po r. 43 nejdes jedine v pripade kdy byl bajonet opravovan a zbrojir musel pouzit to co mel zrovna po ruce takze pokud nemel bakelitove dal drevene. Jinak od vyrobce sel bajonet v techto letech uz jen a pouze s bakelitovyma strenkama. A to z duvodu nize uvedenych lacina a rychla vyroba.

Oprava : bakelitove strenky jsou pouzivane od r. 38!! Dreveny strenky na bajonetu vyrobenym po r. 43 nejdes jedine v pripade kdy byl bajonet opravovan a zbrojir musel pouzit to co mel zrovna po ruce takze pokud nemel bakelitove dal drevene. Jinak od vyrobce sel bajonet v techto letech uz jen a pouze s bakelitovyma strenkama. A to z duvodu nize uvedenych lacina a rychla vyroba.

Oprava : bakelitove strenky jsou pouzivane od r. 38!! Dreveny strenky na bajonetu vyrobenym po r. 43 nejdes jedine v pripade kdy byl bajonet opravovan a zbrojir musel pouzit to co mel zrovna po ruce takze pokud nemel bakelitove dal drevene. Jinak od vyrobce sel bajonet v techto letech uz jen a pouze s bakelitovyma strenkama. A to z duvodu nize uvedenych lacina a rychla vyroba.

Obávám se, že s těmi bakelitovými střenkami se to nezakládá taky úplně na pravdě. Bakelit od roku 1938? No udává se od roku 1937, ale jsou i kusy převzaté v roce 1936 a už mají bakelitové střenky. Je nutno upozornit, že jak to šlo koncem války se surovinami z kopce, bylo znovu přistoupeno k používání dřevěných střenek.

pěkný!! toho švýcara mám taky jen bez koženého závěsu

Adolf: Takze podle tveho vedeni je zaver asi tento: Z vyroby drevenych strenek se ustoupilo z duvodu postupneho nedostatku a pracnosti zdlouhaveho opracovani dreva aby se nakonec ke konci valky kdy casu na vyrobu bylo pramalo a vse se pokud mozno zrychlovalo zjednodusovanim vyroby preslo z plastikovych strenek na slozitejsi vyrobu drevenych... Trochu nesmysl co? Navic uz ve 40 letech se dokonce ustupovalo od vyroby pazeb na pusky ze dreva {tedy mam na mysli masivniho dreva} a nahrazovala je jina komodita ktera byla levnejsi a hlavne dostupnejsi. Mimo jine ti trochu unika jedna dosti dulezita a podstatna vec: drevo k vyrobe strenek a jinych soucasti zbrani MUSI byt vyschle aby jiz dal nepracovalo cehoz nelze dosahnout za nekolik malo dni... Takze real je bohuzel takovej ze ke konci valky se jiz od VYROBCE nedalo sehnat jine bodlo nezli s plastikovyma strenkama navic v ten cas bezela vyroba ciste a jen pro armadu civil nemel sanci neco koupit - hlavne asi mel uplne jiny stariosti...

1884/98a. A (model I. ) se vyráběl z čepelí modelu 71/84 a to ve variantách s pilou a bez pily a s dlouhým žlábkem až do konce čepele a s normálním žlábkem. Literatura uvádí, že pilu měli poddůstojníci, cca 6% produkce. Pila byla oficiálně odstraňována v průběhu 1w. w.. Druhý model je již tvarově shodný s třetím, má ale mnho jemných odchylek podle výrobce (tvar rukojeti, žlábku), větší hlavičky šroubů a krycí plech prochází pod celou šířkou střenek. Pila jako u modeluI.. Třetí model má také odchylky tvaru jílcepodle výrobce, střenky byly dřevěné i bakelitové, jak již bylo zmíněno dříve. Také existuje poměrně vzácná (cca 5 000 kusů) varianta bodáku 98/05, který byl zbroušen tak, že tvarově odpovídá modelu 84/98 - pozor úprava je druhoválečná, německá, nejedná se o tureckou úpravu. www.bajonety.cz

1884/98a. A (model I. ) se vyráběl z čepelí modelu 71/84 a to ve variantách s pilou a bez pily a s dlouhým žlábkem až do konce čepele a s normálním žlábkem. Literatura uvádí, že pilu měli poddůstojníci, cca 6% produkce. Pila byla oficiálně odstraňována v průběhu 1w. w.. Druhý model je již tvarově shodný s třetím, má ale mnho jemných odchylek podle výrobce (tvar rukojeti, žlábku), větší hlavičky šroubů a krycí plech prochází pod celou šířkou střenek. Pila jako u modeluI.. Třetí model má také odchylky tvaru jílcepodle výrobce, střenky byly dřevěné i bakelitové, jak již bylo zmíněno dříve. Také existuje poměrně vzácná (cca 5 000 kusů) varianta bodáku 98/05, který byl zbroušen tak, že tvarově odpovídá modelu 84/98 - pozor úprava je druhoválečná, německá, nejedná se o tureckou úpravu. www.bajonety.cz
