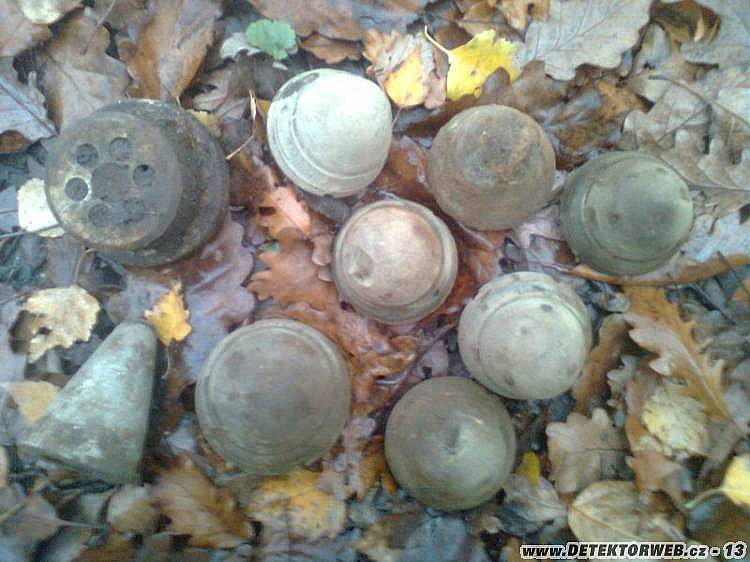

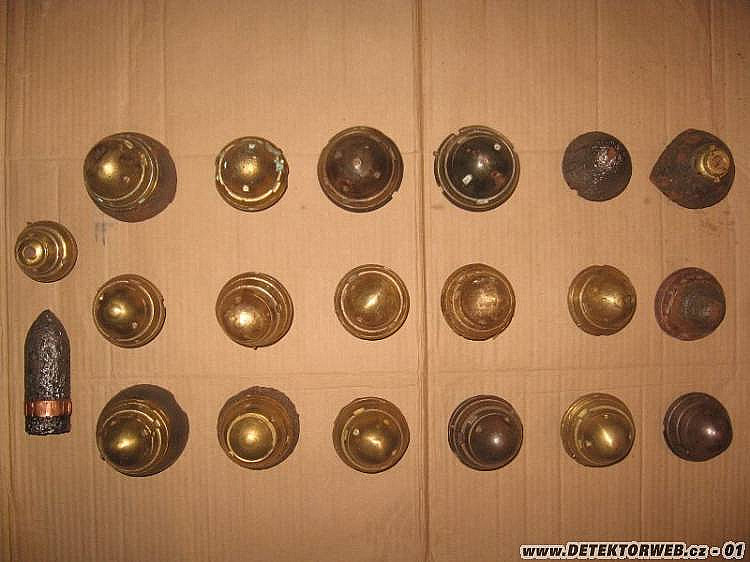

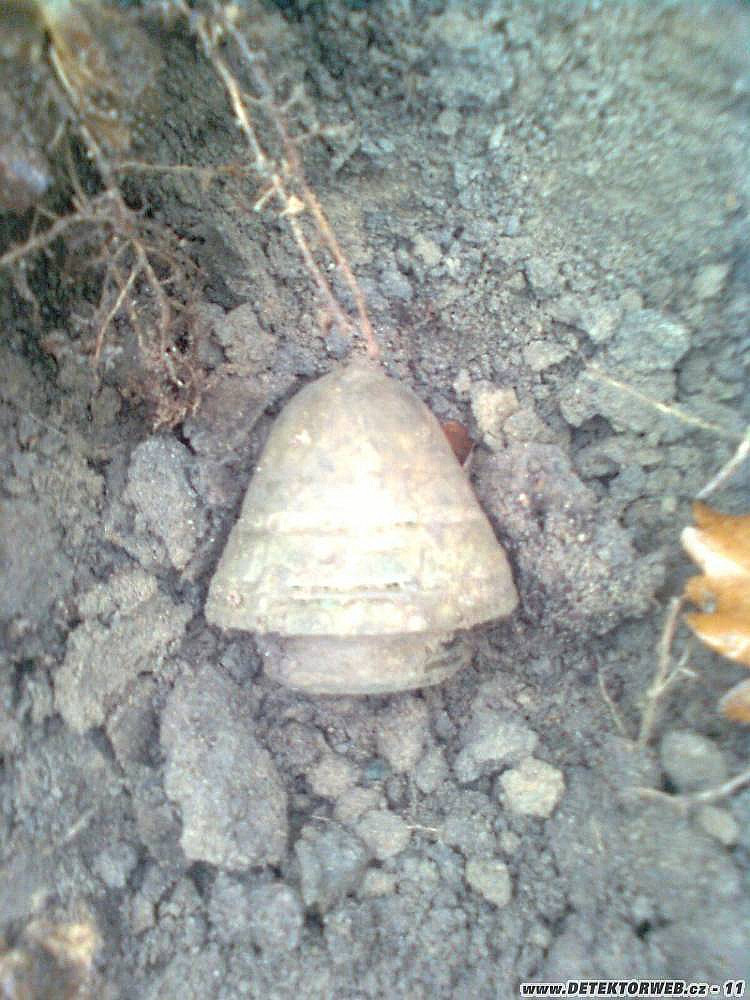

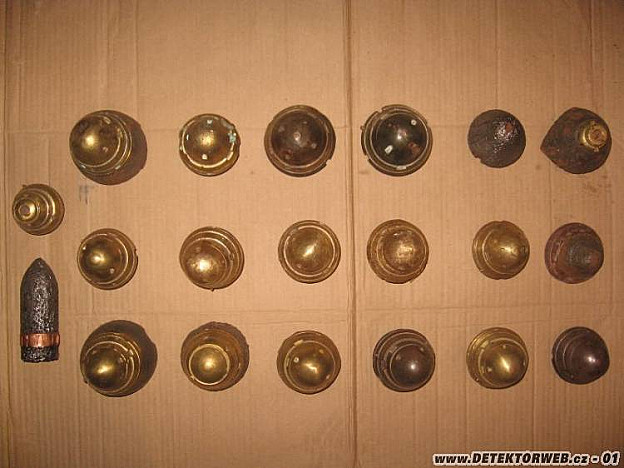

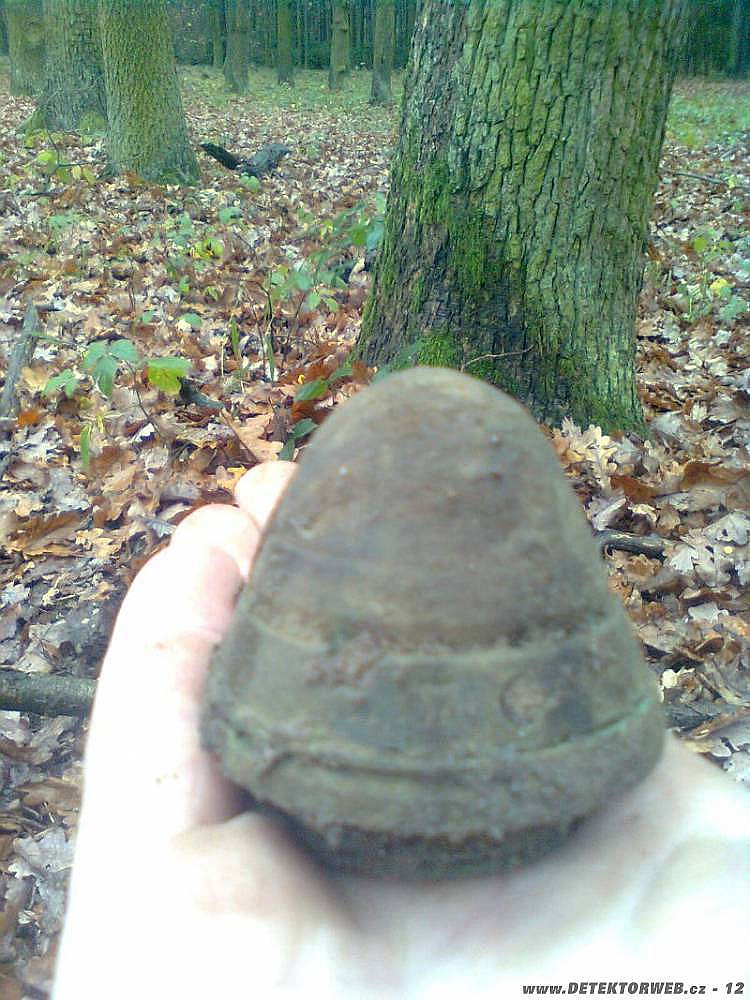

Zdarec hledači. Tak se zase urodilo na staré střelnici.
Liba78

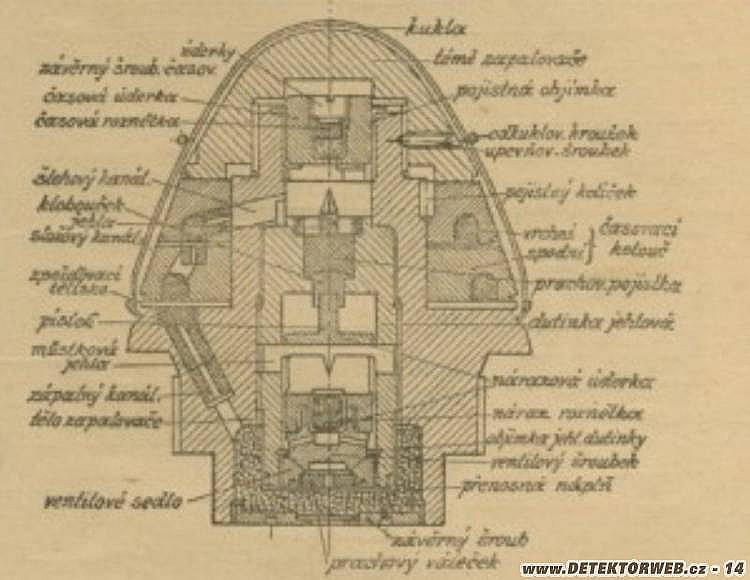

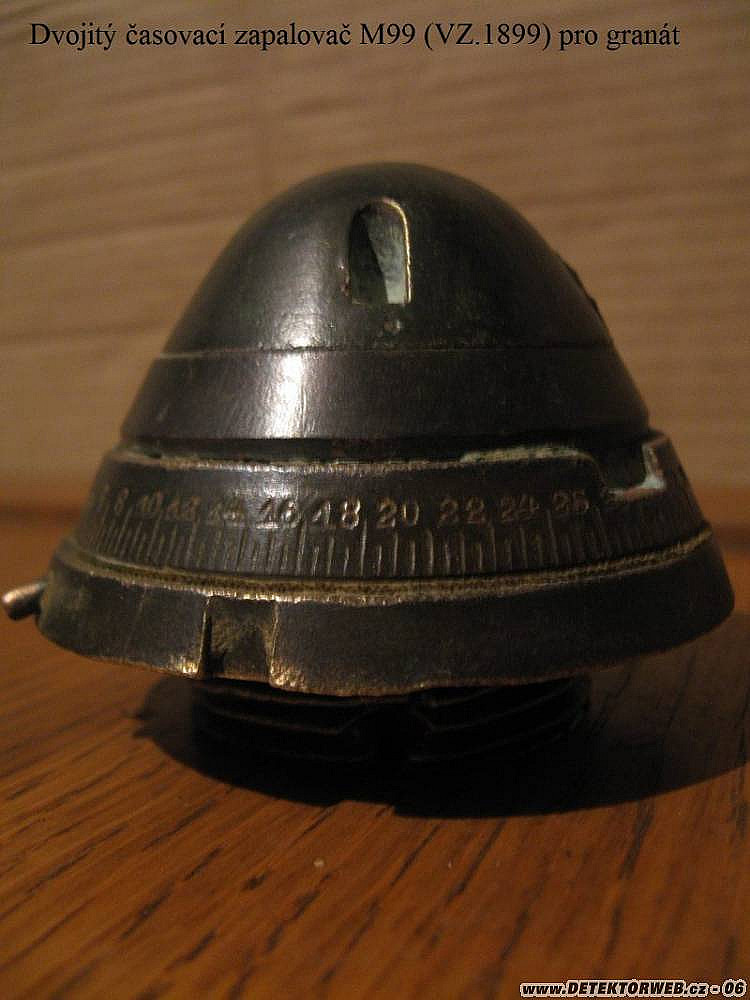

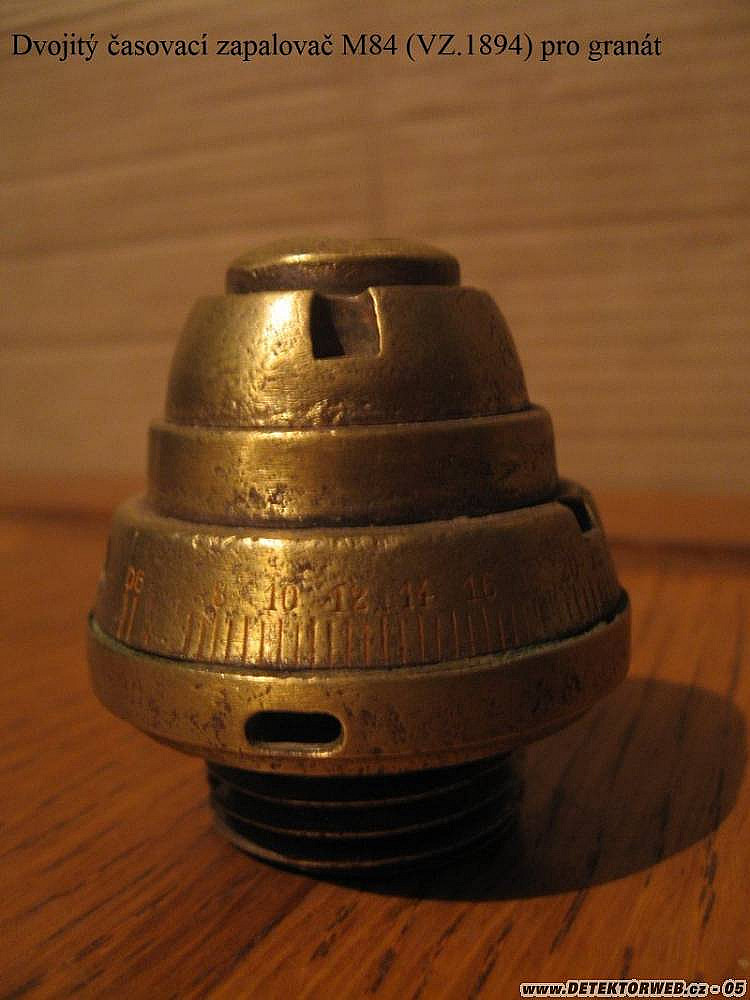

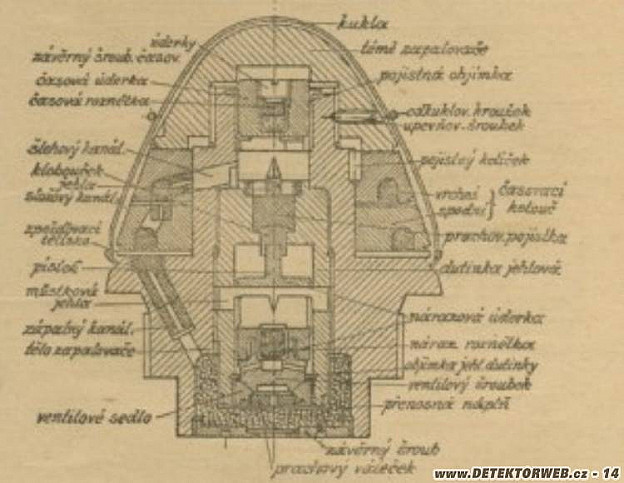

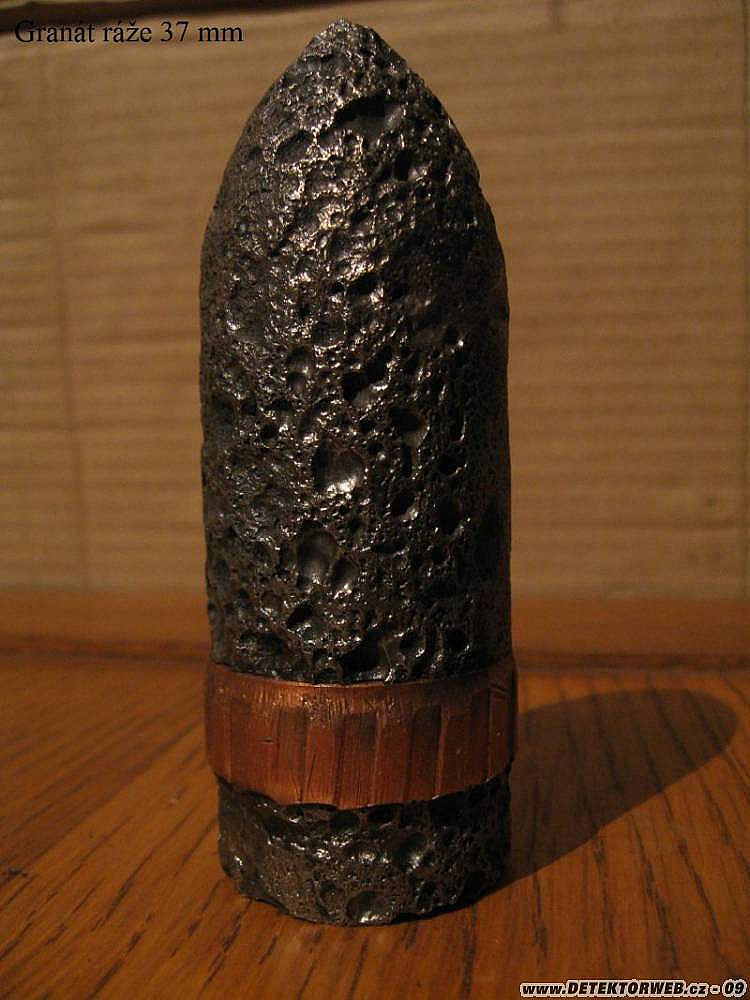

1. dvojitý časovací zapalovač pro granáty
Zapalovač se skládá z těla zapalovače, na jehož obvodě je časovací vryp. Aby byl vryp na první pohled patrný, je na hlavě střely prodloužen v červenou značku. Na tělo zapalovače je nasazen spodní pohyblivý a vrchní nepohyblivý časovací kotouč. Ve vrchní části dutiny těla zapalovače je uložena v pojistné objímce časová úderka s roznětkou. V jehlové dutince je našroubována jehla. Pod ní je uložena prachová pojistka a klobouček, do něhož zasahuje pístek nárazové úderky, zasazené do jehlové dutinky.

Má-li býti použito zapalovače jako časového, časuje se na spodním kotouči. Při výstřelu se pojistná objímka posune i s časovou úderkou dolů, časová úderka narazí na jehlu a roznětka se vznítí. Ohňový paprsek jde šlehovým kanálkem, zapálí slož vrchního a spodního časového kotouče, vnikne zápalným kanálkem a vznítí přenosnou náplň. Od ní chytne počinová náplň, která způsobí výbuch trhací náplně. Při výstřelu zapálí se současně od roznětky také prachová pojistka a shoří. Proto může zapalovač účinkovati i při nárazu.

Střílíme-li granáty jen na náraz, otočíme časovací kotouč na značku, takže střela vybuchne při dopadu jen působením nárazového zapalovače.

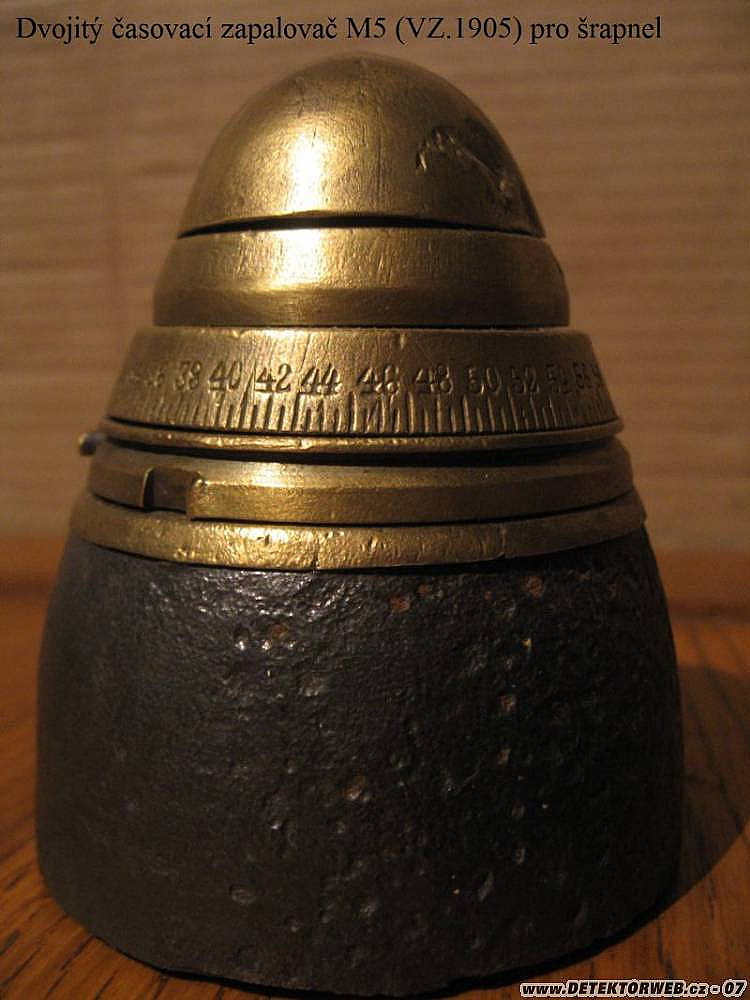

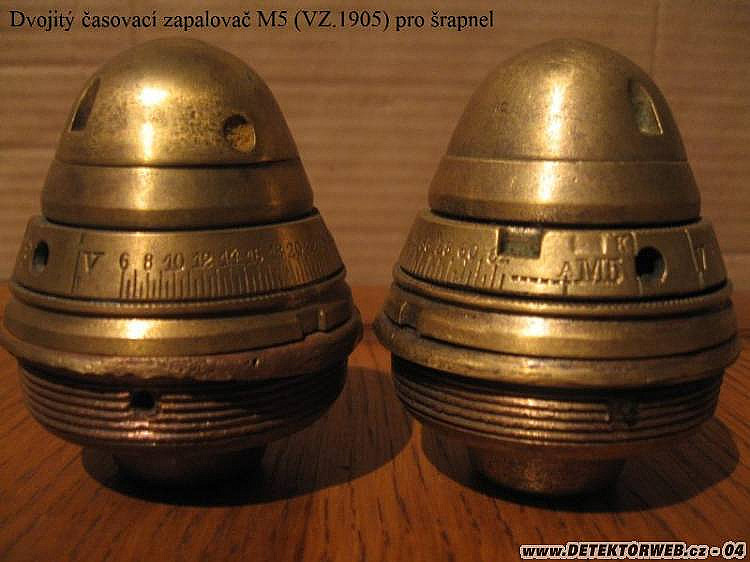

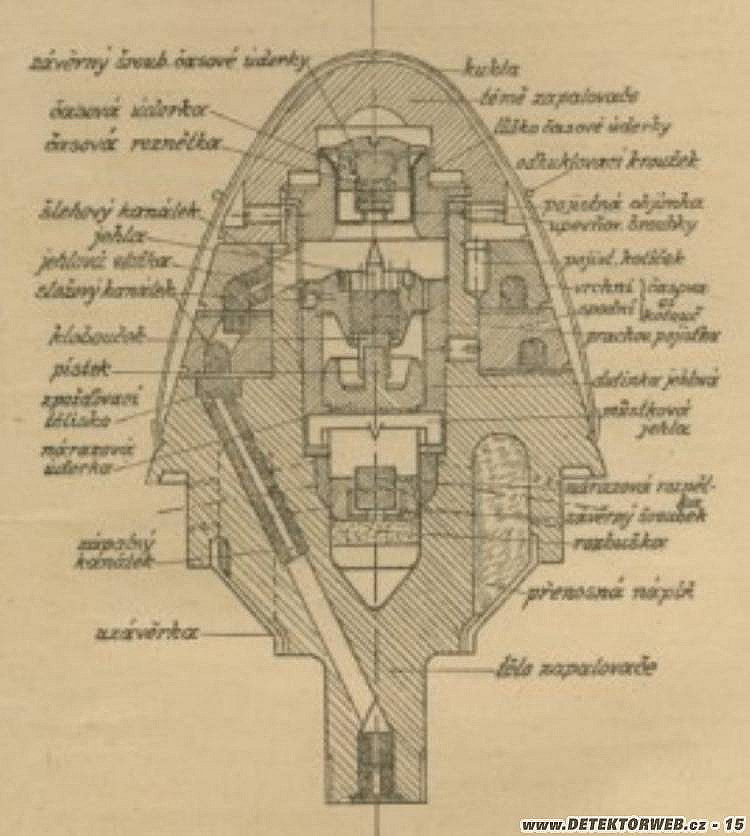

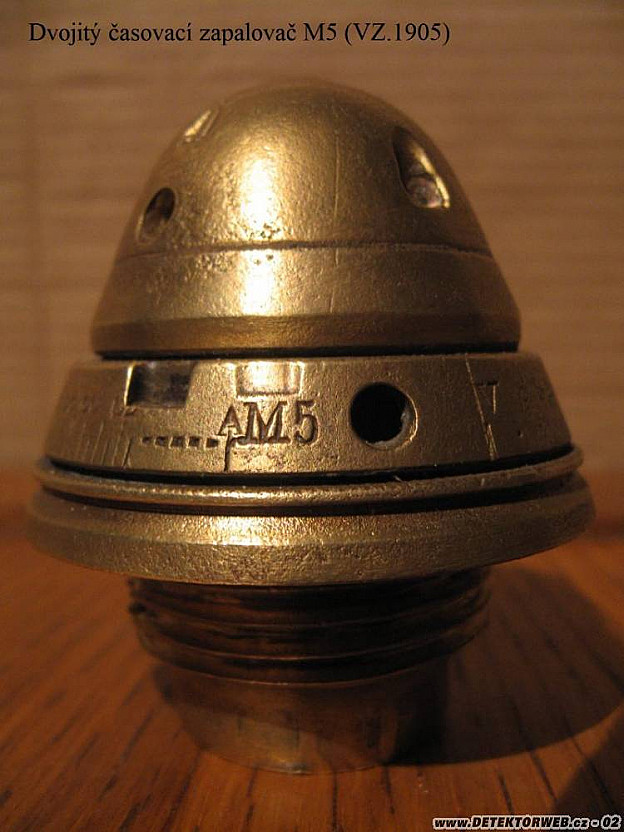

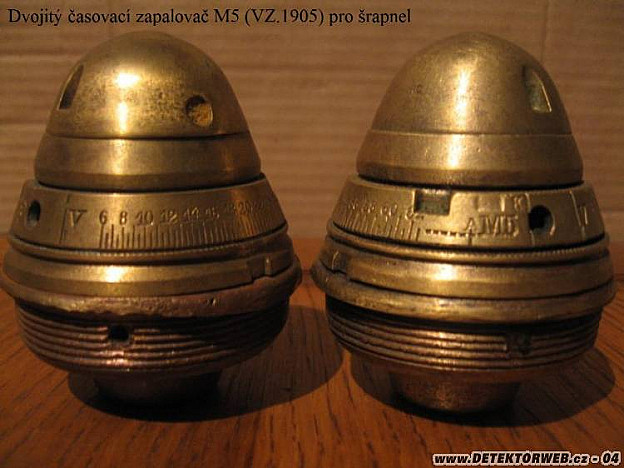

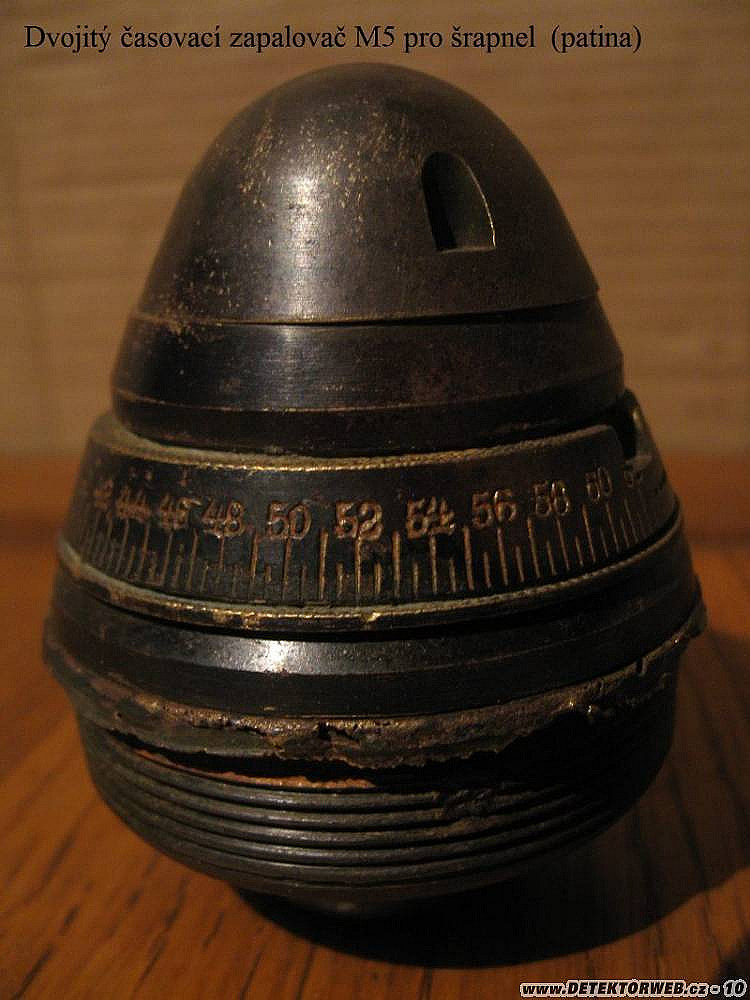

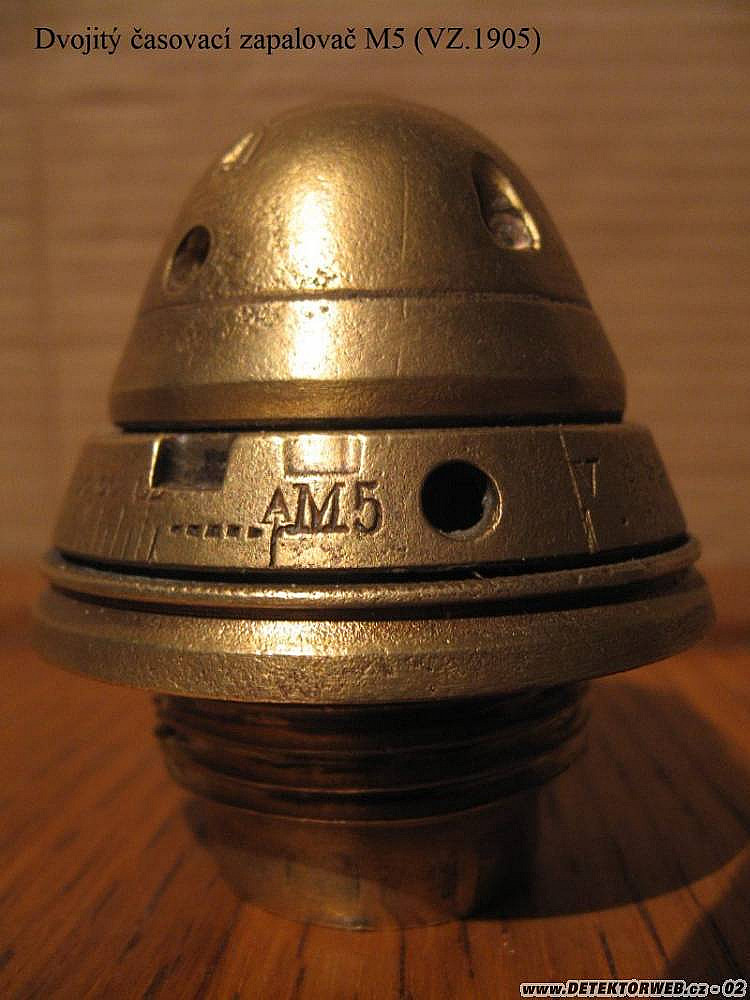

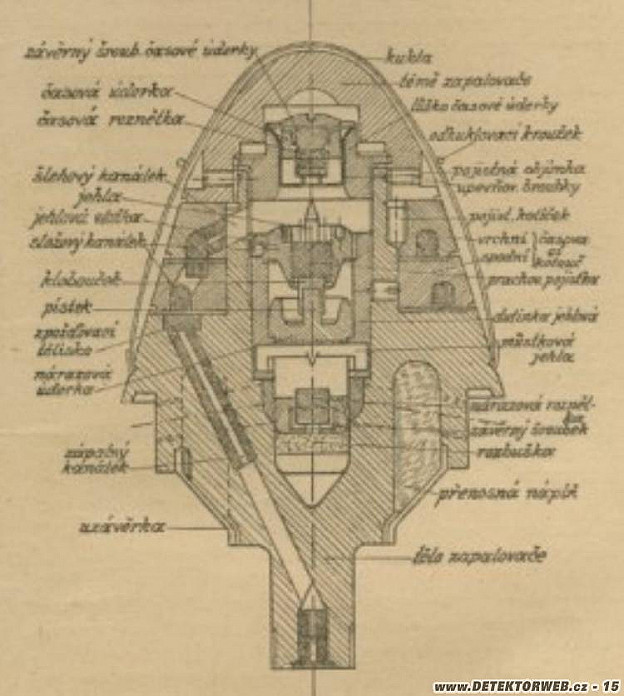

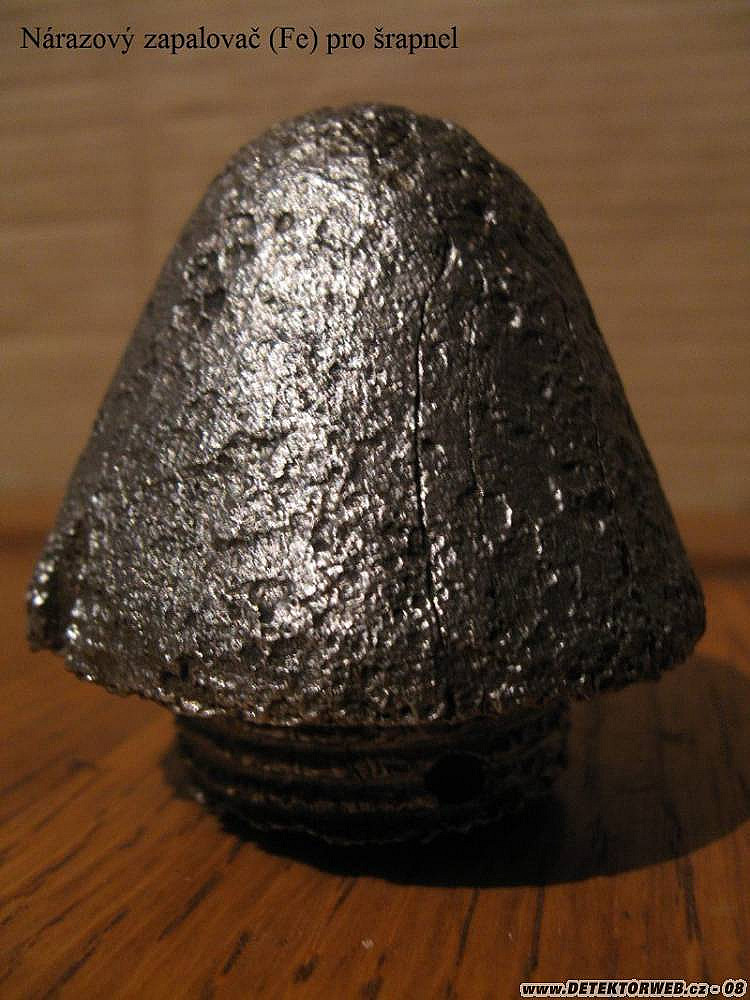

2. Dvojitý časovací zapalovač pro šrapnely
Zapalovač se skládá z těla zapalovače, s časovým vrypem, jenž je prodloužen na žlutě natřené hlavě střely v černou časovací značku. Na těle zapalovače je nasazen spodní otáčivý a vrchní pevný časovací kotouč.
Při výstřelu se posune pojistná objímka i s časovou úderkou dolů, spolu s roznětkou narazí na jehlu a roznětka se vznítí. Ohňový paprsek jde šlehovým kanálkem a zapálí slož vrchního a pak spodního časovacího kotouče, projde zápalným kanálkem, spojovací trubičkou a zapálí výmetnou náplň. Při výstřelu se zároveň zapálí i prachová pojistka a shoří. Tím se docílí, že při nárazu může účinkovat nárazový zapalovač.
Při dopadu střely se pohybuje nárazová úderka dopředu, propouštějíc svým otvorem jehlu. Nárazem na jehlu vznítí se nárazová roznětka, která zapálí rozbušku od  níž se vznítí přenosná náplň a trhací náplň hlavy.

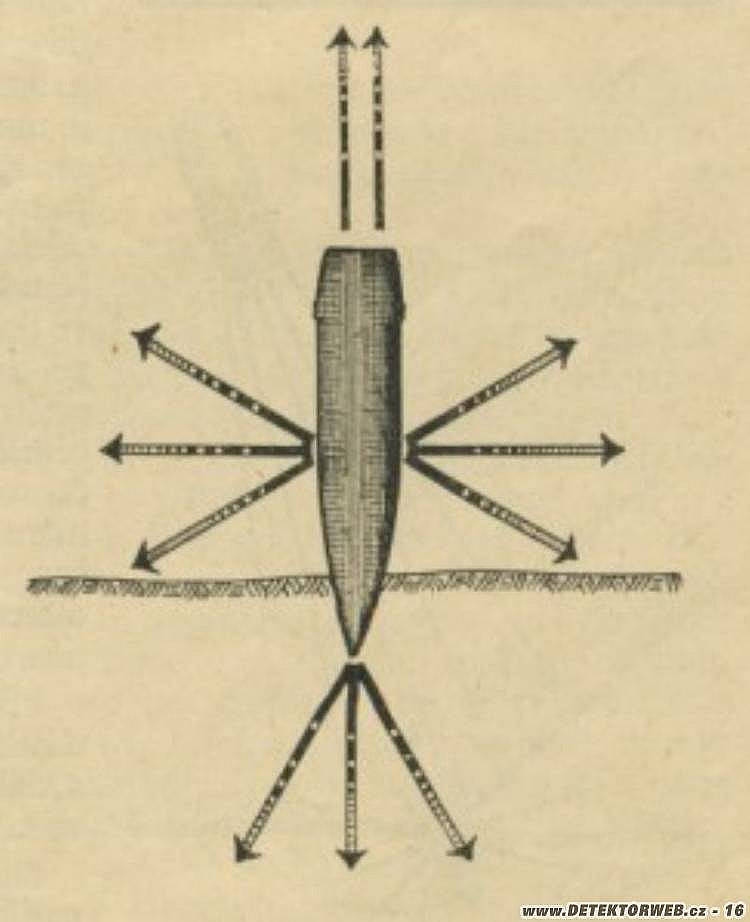

Schéma působení střel při výbuchu
a ) Granát

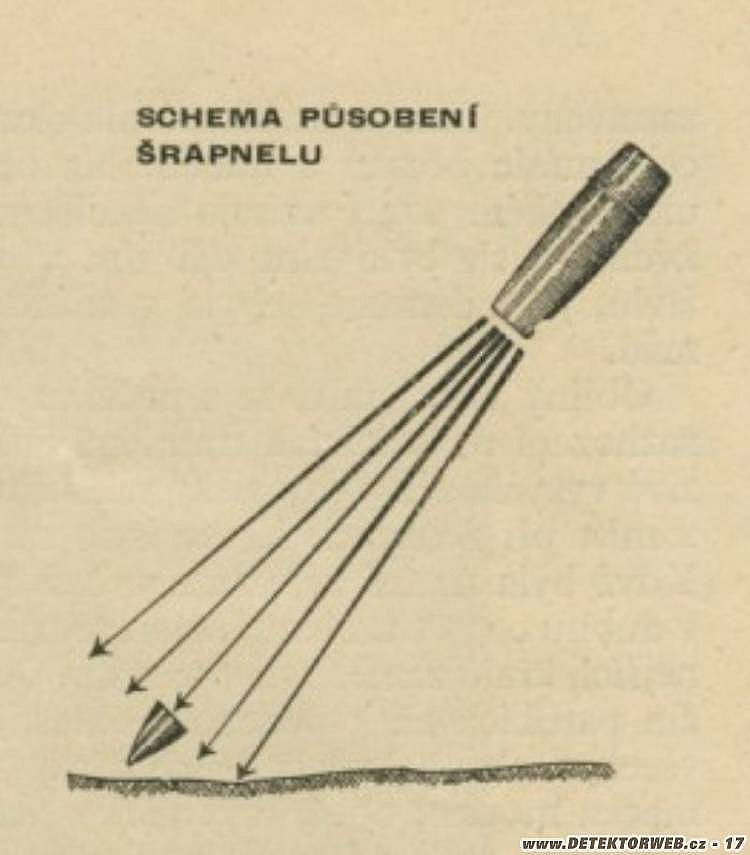

b ) Šrapnel

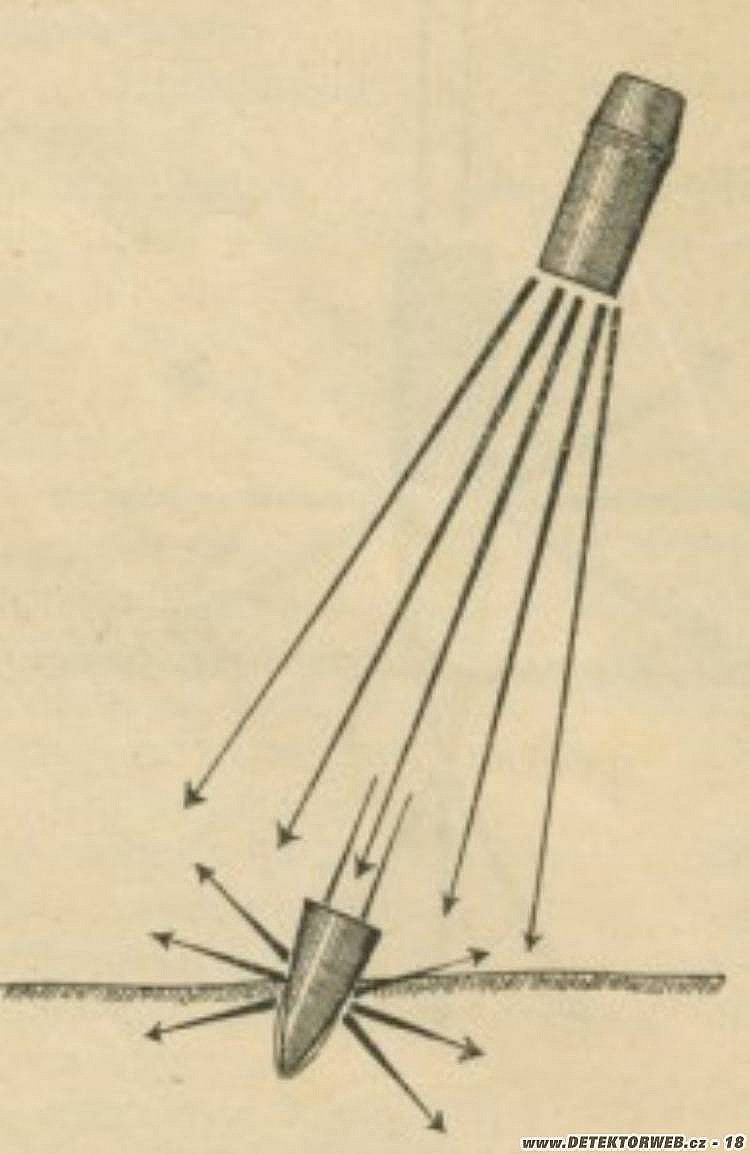

c ) Granátový šrapnel



 Autor: Líba78

Komentáře

knedlo

06. 11. 2013, 11:47

pěkný článek a pěkná sbírka, vlastním s označením M125 nebo 12B neví někdo nějaké detaily. díky

klarkon

06. 11. 2013, 12:04

knedlo : M. 12b byl určen pro 12cm a 15cm kanony M. 1880
Liba78 : zapalovač M. 94 jsem nikdy neviděl, ani v předpise není - to je na něm toto značení vyraženo?

fagin

06. 11. 2013, 12:46

panek

06. 11. 2013, 13:39

Pěkná sbírečka. Taky jsem už jich pár našel na bojištích

fantomas

06. 11. 2013, 14:04

Pěknej přízpěvek

colerko

06. 11. 2013, 14:17

Moc pěkné

pliza27

06. 11. 2013, 15:20

pěkný, i když na dost hnusném vynalezu

klarkon

06. 11. 2013, 15:28

No ale cizí článek jsi opisovat nemusel , stačilo přeci dát odkaz
http://www.delostrelectvocsarmady1918-1939.estranky.cz/clanky/delostrelecka-munice/strucny-prehled-delostrelecke-munice. html

nudas

06. 11. 2013, 15:38

krásná sbírka
mohl by ses mi prosím ozvat na mail? díky (nudas@atlas.cz)

Líba78

06. 11. 2013, 16:02

to klarkon: nevydával jsem to za vlastní moudro, jen jsem k fotkám přiložil přílohu, aby se vědělo oč jde. Podepsaný jsem také nahoře a né pod přílohou. Máš pravdu, že jsem mohl uvést zdroj, ale ty jsi to napravil a za to ti patří můj dík. Jinak na tom malém zapalovači je vyraženo M 94.

klarkon

06. 11. 2013, 17:10

Líba78 : bezva, ten M. 94 bude asi vzácnější - zřejmě se od M. 96 bude lišit rozsahem časování.

Saladin

06. 11. 2013, 17:14

Krása

Líba78

06. 11. 2013, 17:16

to klarkon: písni mi na maila... pošlu ti pořádná fota toho zapalovače

froz51

06. 11. 2013, 17:21

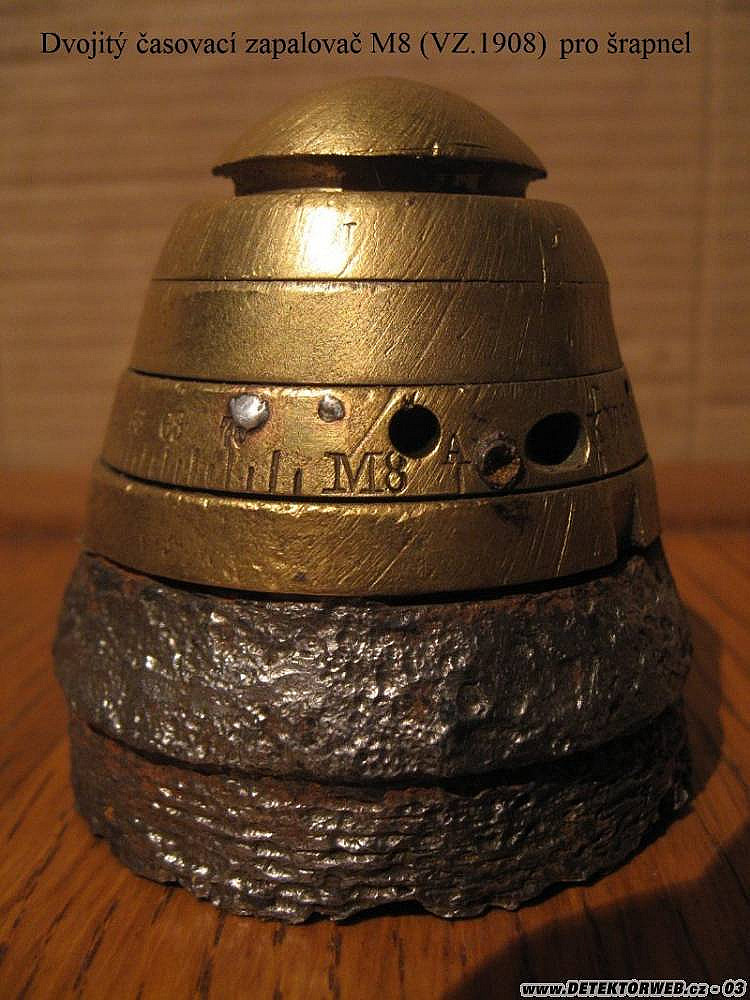

Krásny nález, zaujímala by ma tá M8, tá spodná železná časť je tam od výroby, alebo to je zvyšok zo šrapnelovej strely a či už bol ten časovač použitý?
