Dalekohledy Dienstglas

06. 10. 2020 Autor: sawier 8847× 12
Ahoj všem,

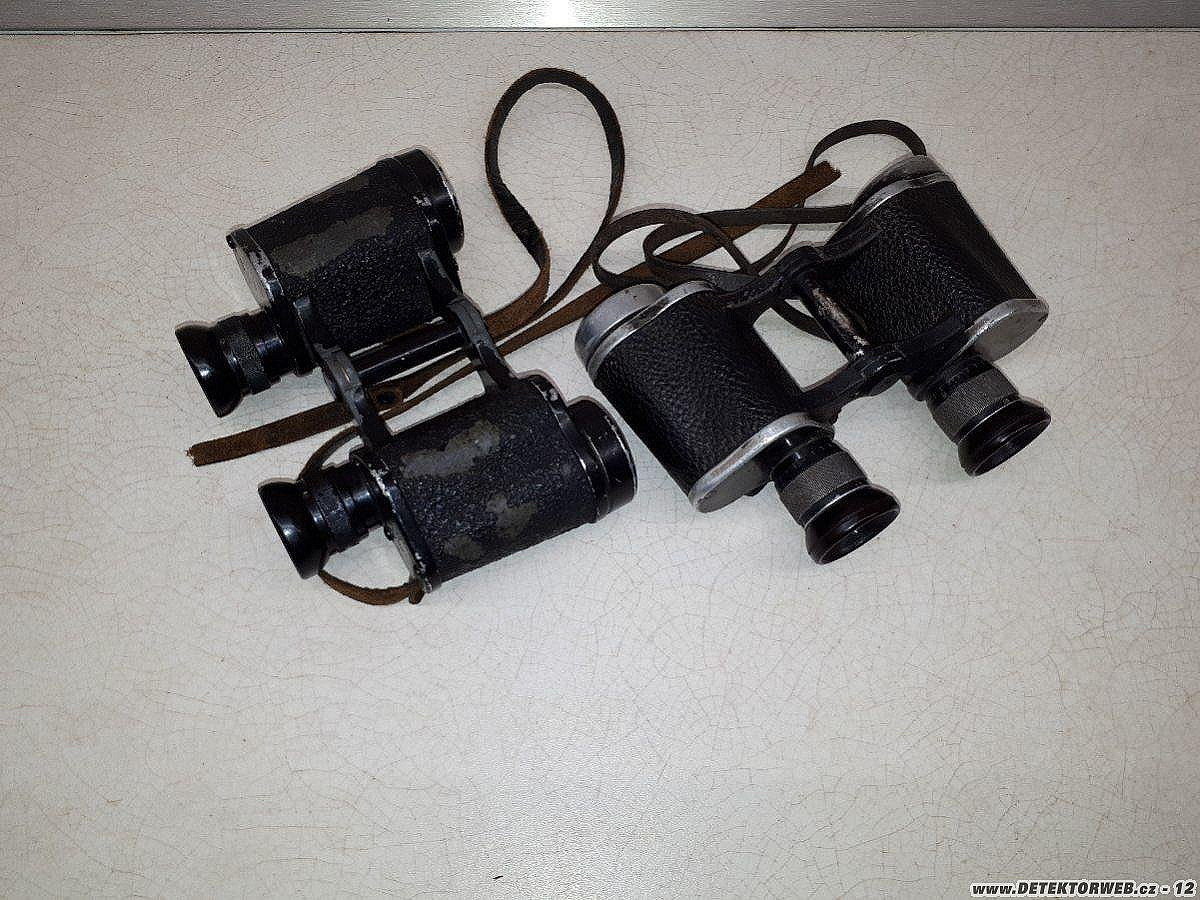

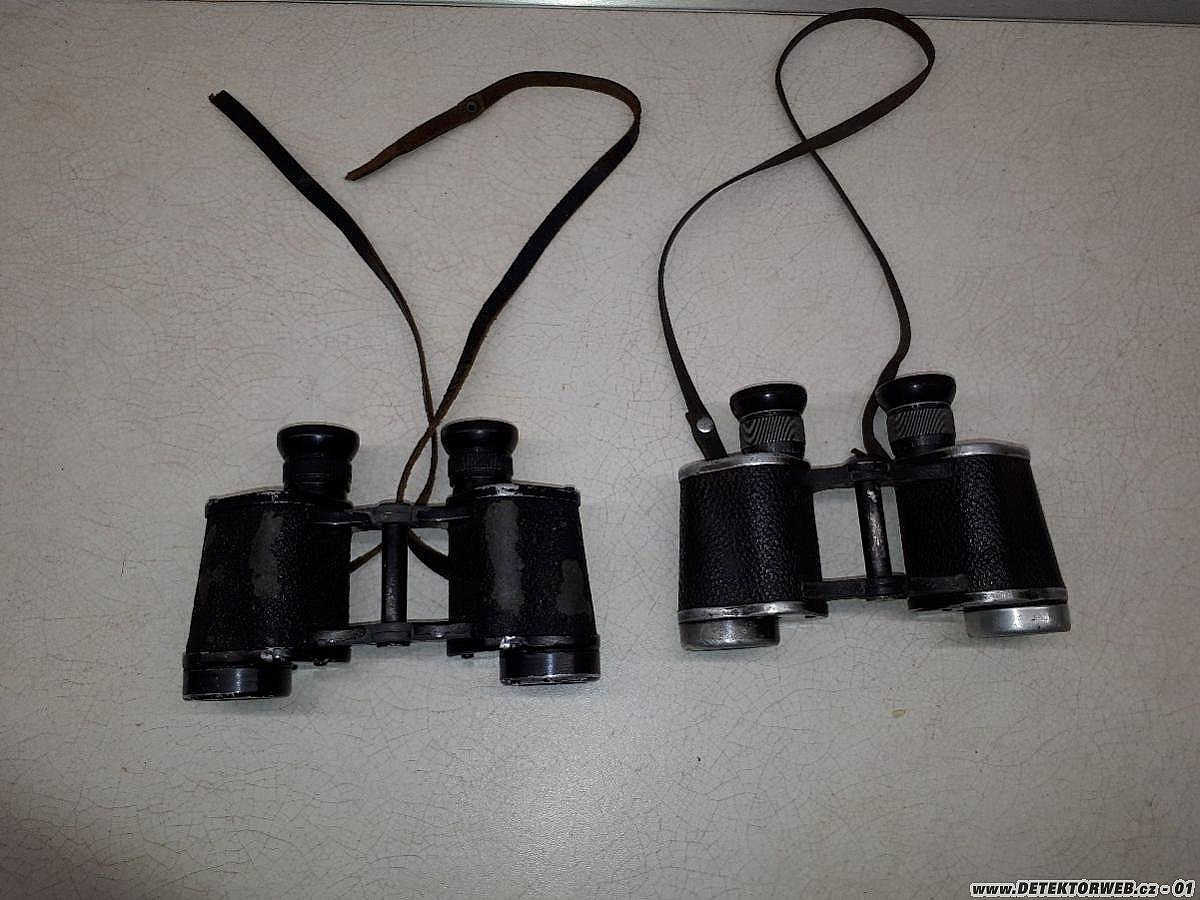

ačkoliv dalekohledy nesbírám, sešlo se mi tu jich po letech několik. Celou "sbírečku" najdete v dalším příspěvku. V tomto bych se chtěl zaměřit na dalekohledy Dienstglas a nějaké dotazy k nim.

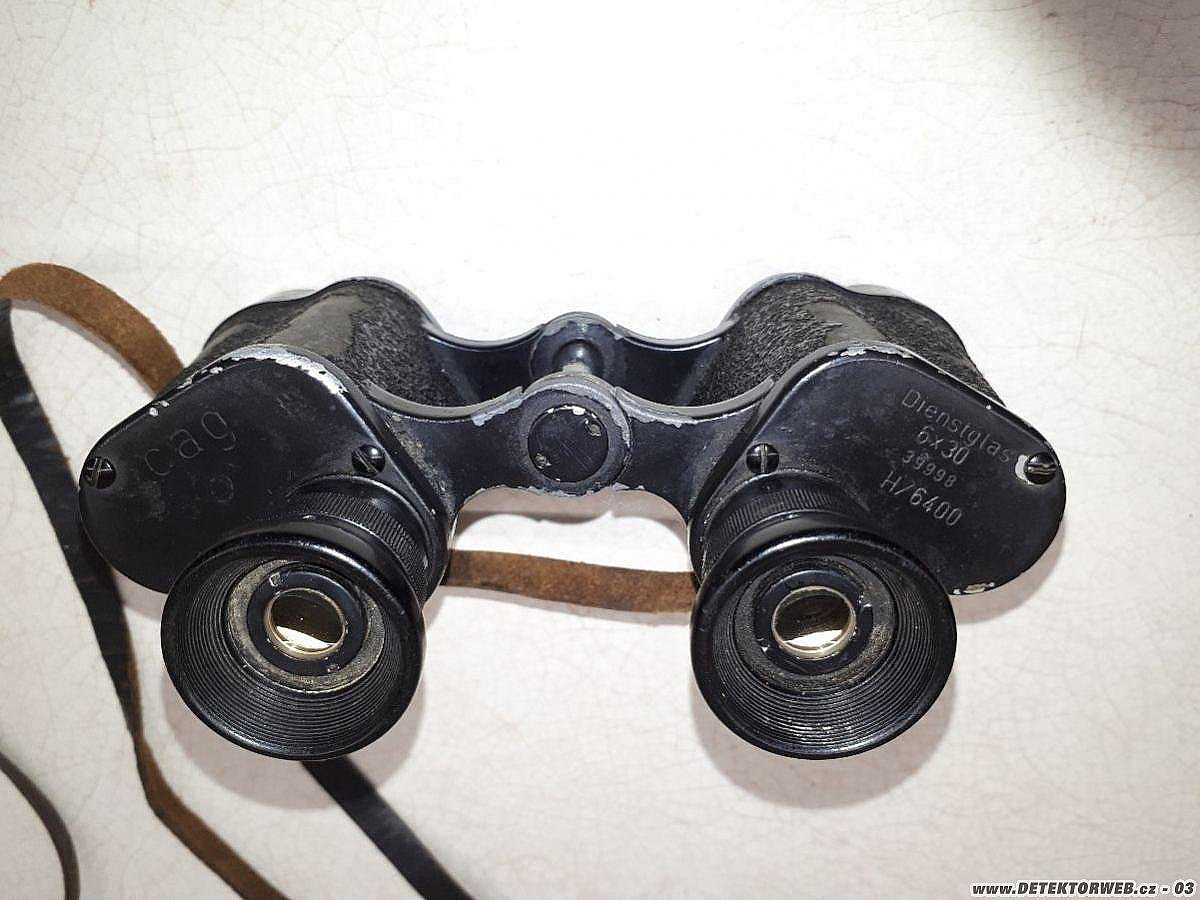

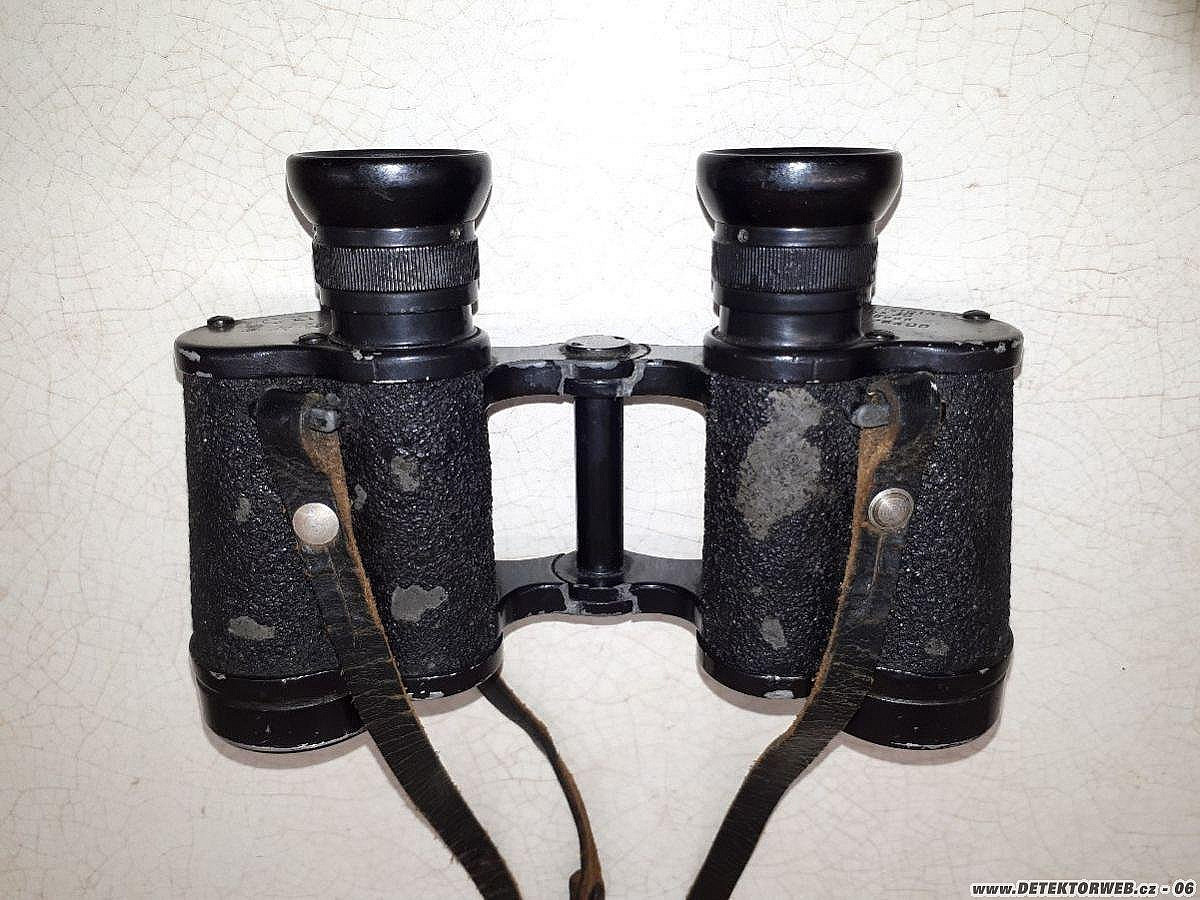

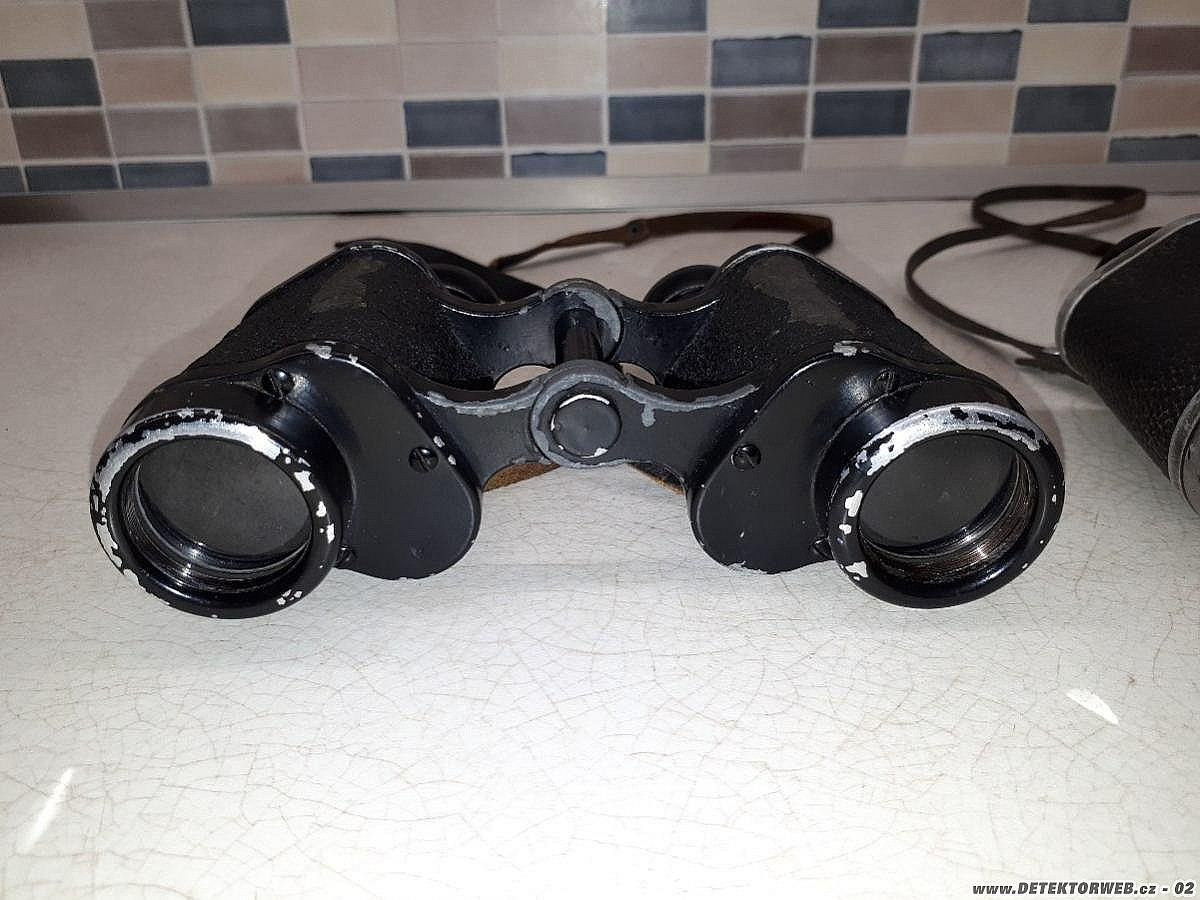

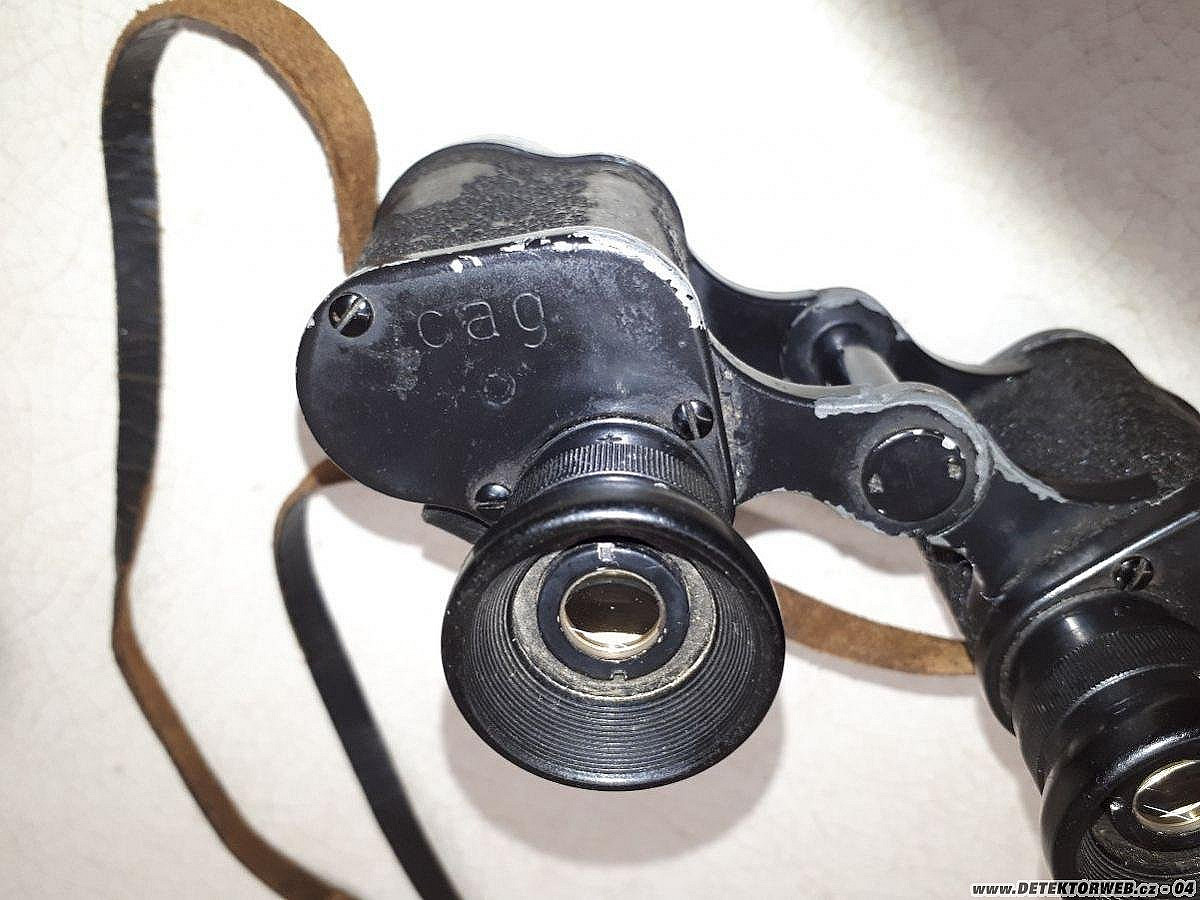

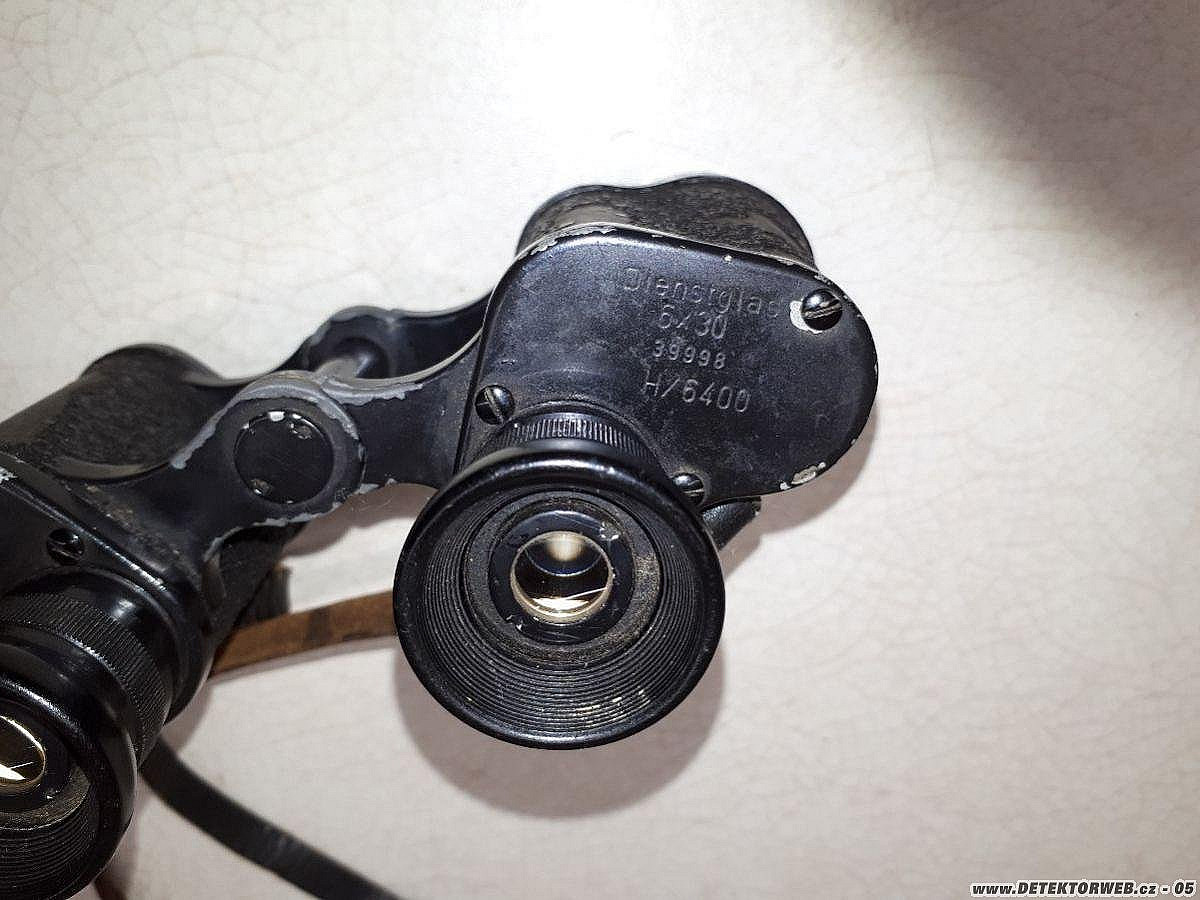

1. Zkratka "cag", výr. číslo 39998. Nemá stupnici, jakpakto? Pod "cag" jsou 2 značky: +o. Většina "cag" dalekohledů, co jsem na netu našel, jsou v pískové barvě a s trojúhelníkem místo +o, navíc se stupnicí v pravém okuláru. Je tímto tento Dienstglas divný, nebo je to OK?

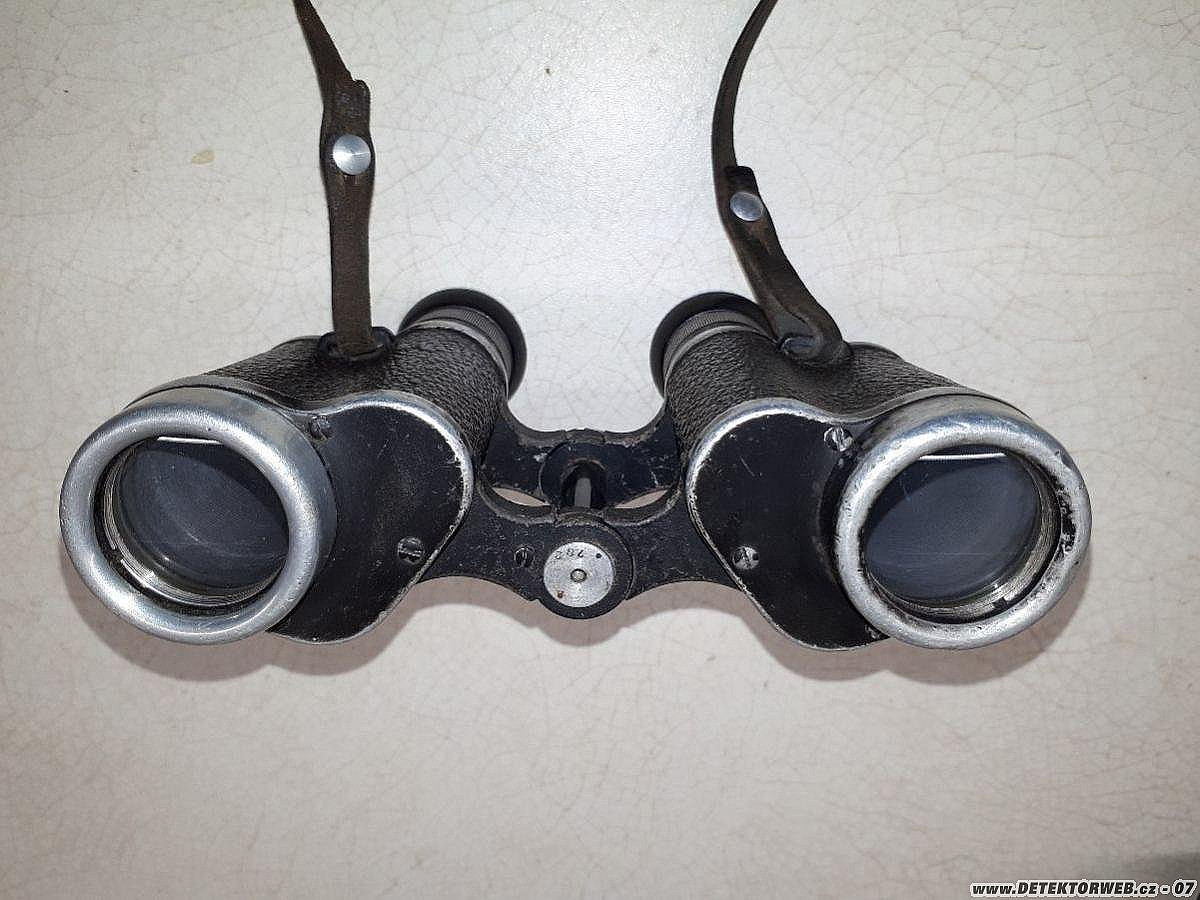

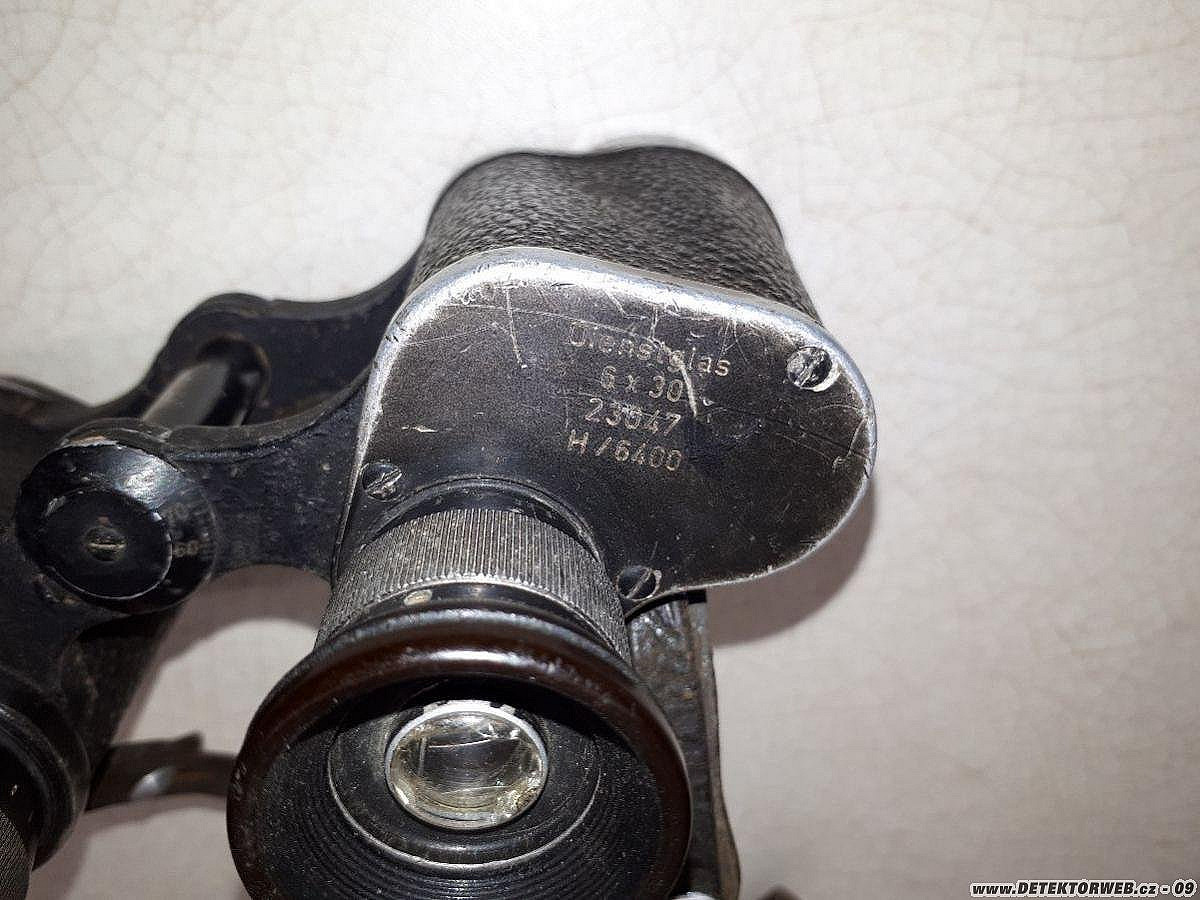

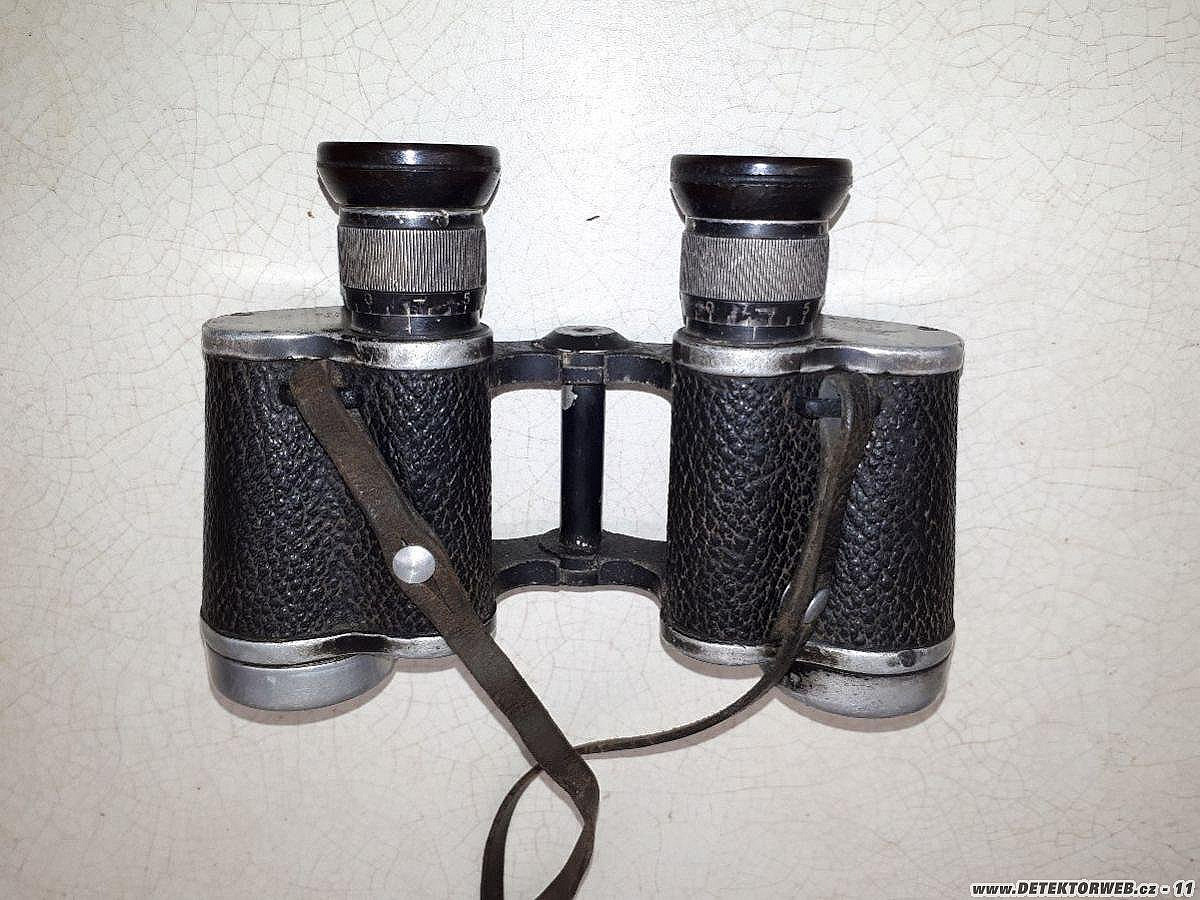

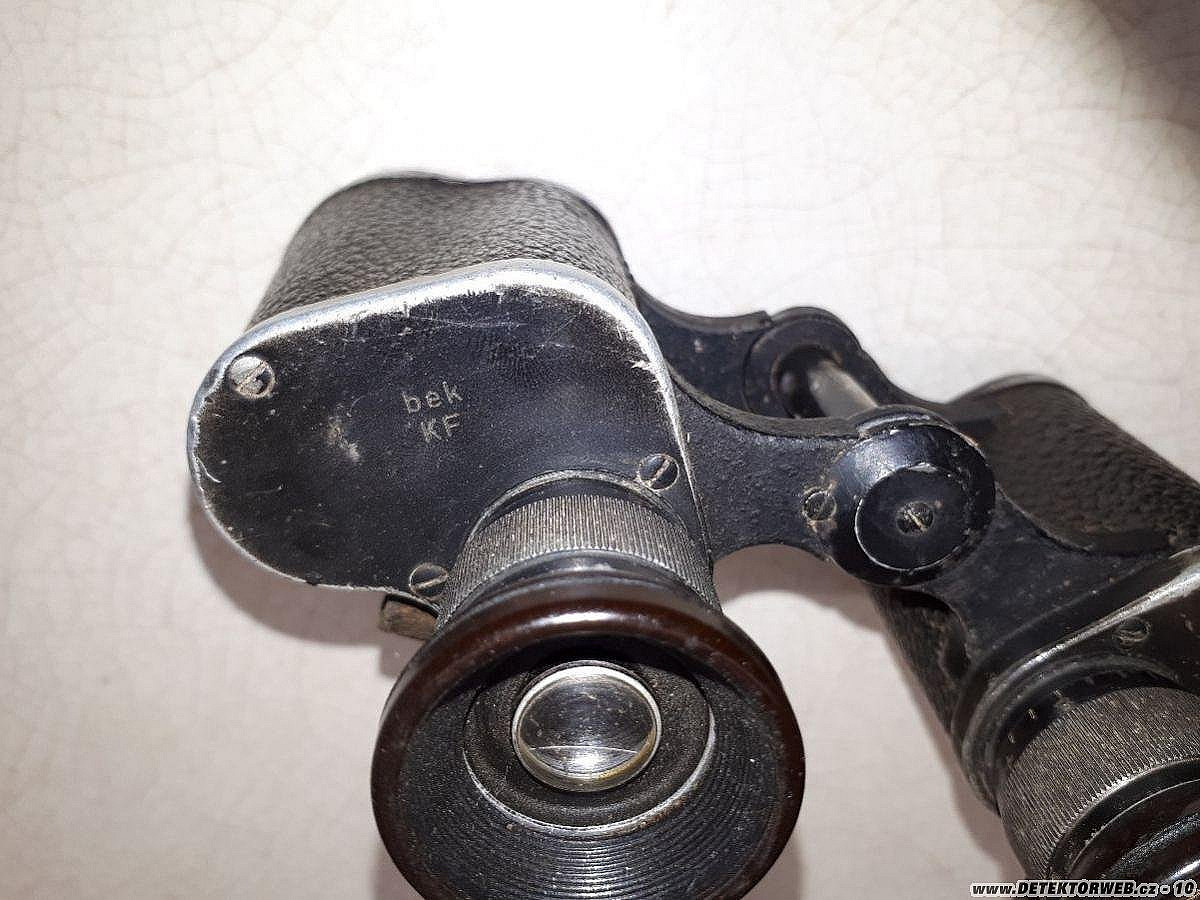

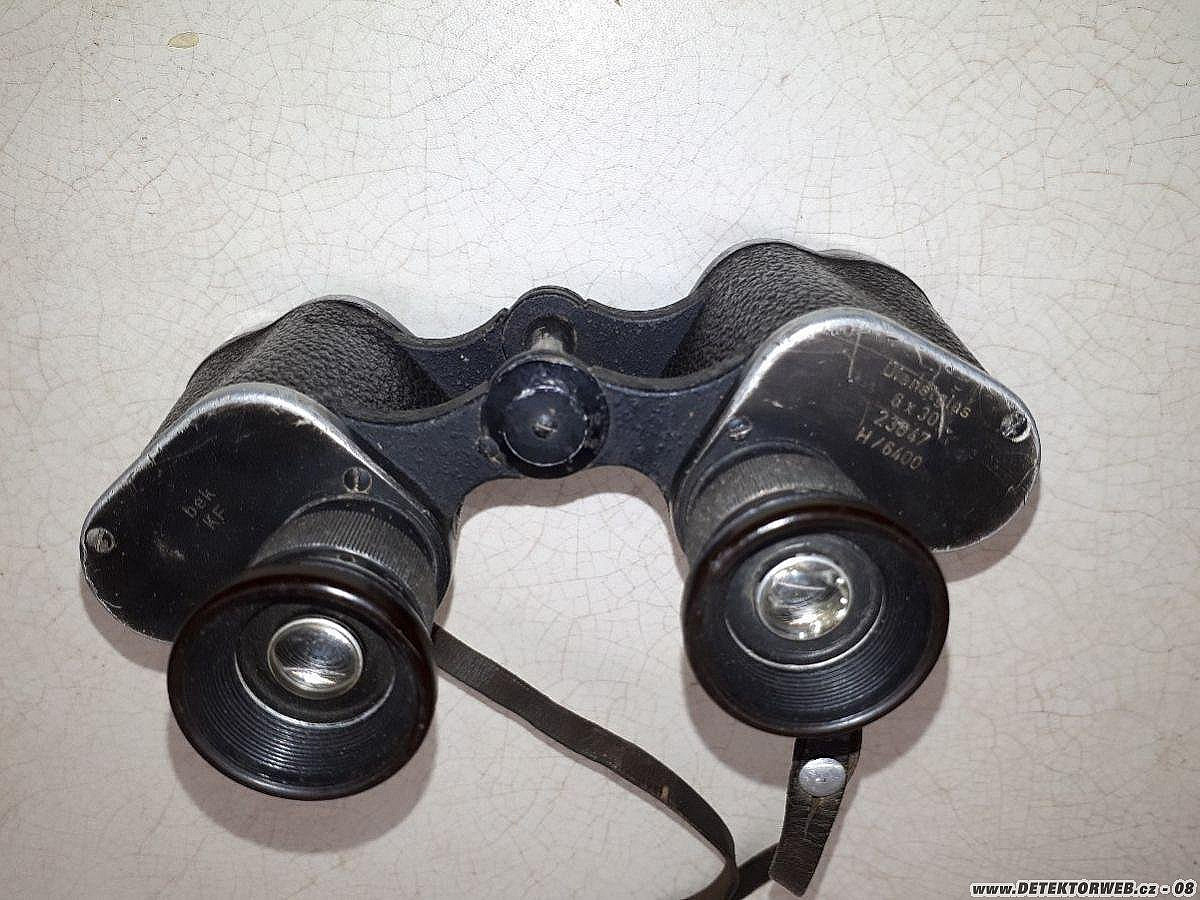

2. Zkratka "bek" a pod tím KF, výr. číslo 23047. V pravém okuláru stupnice. Moc dalekohledů od tohoto výrobce jsem na netu nenašel. Je to nějaký méně běžný?
Bohužel ani k jednomu nemám futrál, který by se mi zatraceně hodil na figurínu... Vyměním jeden dalekohled za futrál :-D Díky všem za slušné komentáře.
sawier

 Autor: sawier

Komentáře

klarkon

06. 10. 2020, 10:33

cag : Swarovski, Tyrol, Austria
bek : Hensoldt Werk fur Optic und Mechanik, Herborn, Germany

1)pokud nemá záměrnou osnovu, tak byl po válce repasován pro civilní použití.

2) Další značky jsou použitá maziva :
"Das eingravierte Dreieck ist eine Kältefettmarkierung welche ein benutzen bis -50 Grad garantiert.
K. F. (Invarol ), O (Vakuumfett 1416), + (Instrumentenfett 1442)

klarkon

06. 10. 2020, 10:48

http://www.fernglasmuseum. at/museum/swarovski_cag_dienstglas/swarovski_cag_dienstglas. htmlb



http://www.fernglasmuseum. at/museum/swarovski_cag_dienstglas_2/swarovski_cag_dienstglas_2.html

b

06. 10. 2020, 10:57

v Ekvádoru neměli???

klarkon

06. 10. 2020, 11:22

bek nijak vzácný není, viz seriové číslo podle kterého bude tak z roku 1941
https://www.warrelics.eu/forum/field-equipment-accessories-third-reich/bek-6x30-592240/

https://www.worthpoint.com/worthopedia/german-wwii-dienstglas-binoculars-431980624

https://www.ratisbons.com/auctions-archive/30th-contemporary-history-auction/wehrmacht-dienstglas-binoculars-6x30-bek. html

https://www.army-store24.de/rarity-Hensoldt-bek-Wehrmacht-dienstglas-binoculars-6x30-special-forces-ww2

sawier

06. 10. 2020, 13:26

Klarkon: moc díky za identifikaci a odkazy Škoda, že teda nemá ten Swarovski kříž. Kde přesně se ten kříž fyzicky nachází? myslel jsem si, že je na tom nastavitelném okuláru, ale vypadá to, že je někde uvnitř, že by na jednom ze zrcadel?

klarkon

06. 10. 2020, 16:13

Obraz předmětu (cíle) se pomocí objektivu vytváří v jeho ohniskové rovině, ve které je zároveň umístěna záměrná osnova. (ohnisková destička).
Na obrázku je to detail F č. 1
https://www.brayebrookobservatory. org/BrayObsWebSite/HOMEPAGE/PageMill_Resources/BINO%20COLLECTION/USBUSHIPS_MODS. jpg

klarkon

06. 10. 2020, 16:16

https://www.brayebrookobservatory. org/BrayObsWebSite/HOMEPAGE/PageMill_Resources/BINO%20COLLECTION/BUSHIPS_18-B-4_SPEC. jpg

Nebo zde "Plane of real image formed " tam je..... nebo taky není ohnisková destička

sawier

06. 10. 2020, 20:49

Klarkone, opet smekam. Diky moc.

Nemel by nekdo na vymenu nebo prodej pouzdro k dalekohledu?

xj

08. 10. 2020, 22:12

Jen pro upřesnění, tyhle symboly maziva na optice a příslušenství (stativy apod. ) umožńují i rámcové hrubé datování uvedení optiky do oběhu. A pokud je symbolů společně více, svědčí o tom, že optik byla repasována a přemazána novým mazivem. Pořadí symbolů takto:
> K. F. - kalt fest (mrazuvzdorný) do - 20 C rok 1942
> ; kruh - do - 40 C, od roku 1.11.1942
> kříž - do - 40 C jiné mazivo, rok od 1.11.1942 - 1943
> trojúhelník - + 50 až - 40 C, 1943 do konce války

xj

08. 10. 2020, 22:17

A ještě - označení maziva, resp. použití mrazuvzdorného maziva (K. F.) započalo od té doby, když Němci zjistili na přelomu 1941/42, že v Rusku je opravdu zima a začaly problémy s pohyblivostí částí optiky. Zejména na to trpěly nůžkové periskopické dalekohledy (např. SF 14). Museli tedy vyvinout nová maziva, případně přemazat existující optiku.

sawier

09. 10. 2020, 08:59

xj: děkuji ti za hezké objasnění maziv. Je to dost zajímavé. Pokud chci dalekohled něčím trošku promazat, musím se držet tohoto maziva?
Dále podle toho co píšeš, tedy žádný z CAG pískovych dalekohledů, které mají pod výrobcem trojúhelník, a které jsou velice často prezentovány či prodávány jako Afrika, se nemohl do Afriky nikdy podívat v rámci německého tažení. Pletu se?

xj

09. 10. 2020, 19:35

Jak se přesouvala válka více na východ do sušších a prašných oblasti, šedivá barva přestala vyhovovat a začala se pnoužívat evropská žlutá v různých odstínech (není to tedy proto, že by Němcům došel černý pigment - ten je paradoxně nejdostupnější z uhlí). Navíc se nikomu nevyplatí u drobných výrobků v malém objemu je lakovat na DAK (mimochodem ty barvy byly jiné). Takže ano, povětšině vše s barvou označovanou jako DAK jsou ve skutečnosti v evropské žluté a trojúhelník jen říká, že je to výroba z druhé poloviny války (1943 a výše). Jinak moderní maziva postačují, na Sibiři to asi nikdo z nás používat nebude.
