Dělostřelecké miny

Jedná se o zvláštní druh šípových střel, které jsou stříleny většinou z hladkohlavňových zbraní. Střílejí se horní skupinou úhlů 45 – 85°. Nízké namáhání umožňuje tenké stěny hlavně a tím i lehčí konstrukci zbraně, i slabší stěnu miny a proto se zvyšuje koeficient plnění (poměr hmotnosti trhaviny k hmotnosti celé miny).

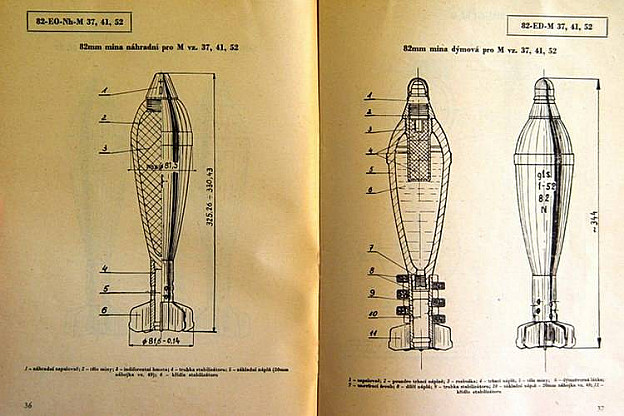

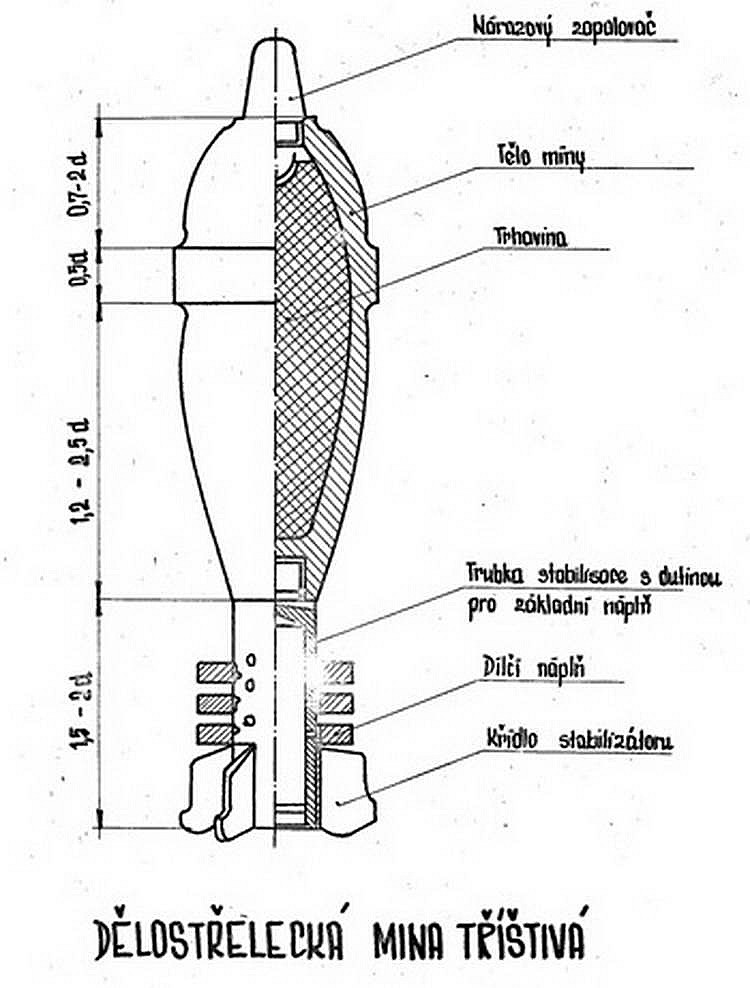

Konstrukce miny:

Tělo miny: uhlíkatá ocel, v minulosti ocelolitina
-hlavová část: vytvořena kruhovým obloukem o malém poloměru křivosti. Délka hlavové části 0,7-2 d.
-válcová část: vodící část a její délka bývá 0,4-0,5 d. Je vypracována jako sestřeďovací nákružek nebo labyrintové těsnění. U min kapkovitého tvaru je nejkratší částí, u min válcových je protáhlá (až 2,5 d) opatřena sestřeďovacími nákružky.
-zadní část: kruhový oblouk o velkém poloměru křivosti. Dosahuje délky 1,2-2,5 d. Je opatřena závitem ke spojení se stabilizátorem.
Trhavá náplň – nejčastěji tritol, za války amonoledkové trhaviny ( amatol, schneiderit (88% ledek amoný + 12% dinitronaftalen))

Stabilizátor – zabezpečuje stabilní let.
-nosič (trubka) stabilizace – ocelová nebo hliníková trubka opatřena na jednom konci závitem pro spojení s tělem miny. Má zpravidla několik otvorů k prošlehu plamene od základní náplně na dílčí. Do trubky stabilizátoru vkládáme základní náplň a na trubku stabilizace přidáváme dílčí náplně ( miny považujeme za dělený náboj)
-křidélka stabilizace – z ocelového nebo hliníkového plechu o síle 1,5 – 3 mm přivařená na nosič stabilizace. Na spodní části křidélek je vodící výstupek, který tvoří sestřeďovaní plošku, proto miny s poškozenými křidélky není dovoleno střílet. Podle typu, ráže a státu výrobce různý počet a tvar křidélek (ruské 82mm 6 nebo 10 křidélek, německé 8cm 12 křidélek).

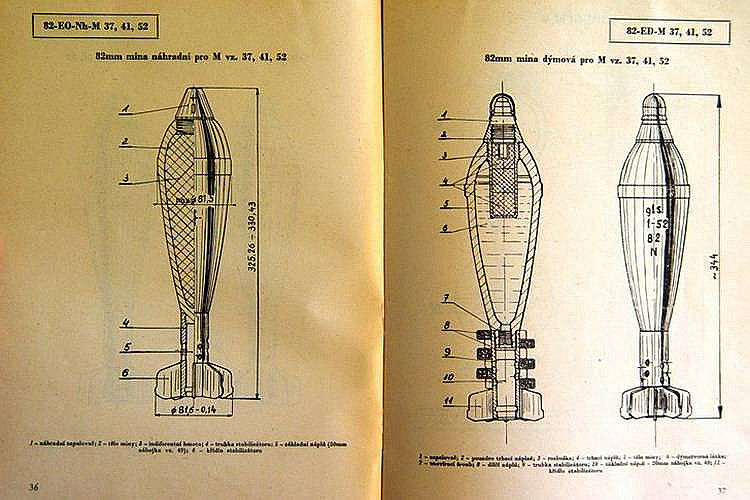

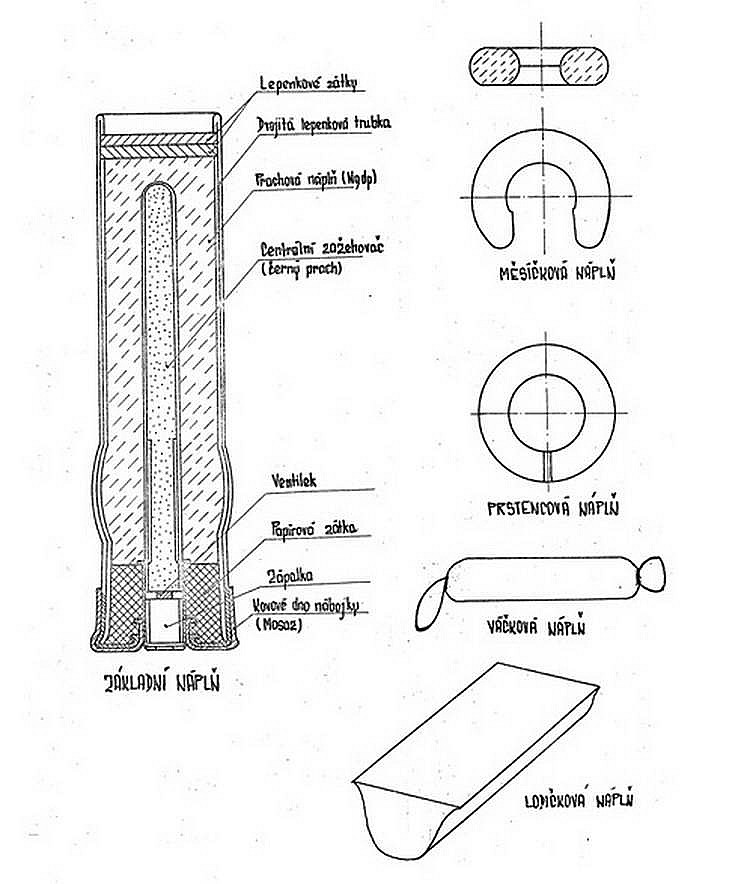

Základní náplň – tzv. beznábojnicová nábojka (do r. 82mm velice podobná náboji do brokovnice), je tvořena hermeticky uzavřeným lepenkovým pouzdrem a mosazným dnem. V lůžku dna je uložena zápalka s kovadlinkou a centrální zažehovač z černého prachu, který zažehne vlastní prachovou náplň ( destičkový nebo páskový Ng prach). Prachová náplň je uzavřena krytkami. U ráži nad 82 mm má pouze funkci zažehovače. Nad r. 82mm se musí použít přídavná náplň.

Dílčí náplň – umisťuje se  na trubku stabilizátoru nebo mezi křídla
- Měsíčkové – má celuloidový obal, nasazuje se na trubku proti sobě, drží vlastní pružností. Použití u minometu do ráže 82 mm.
- Prstencové – náplň tvoří několik na sebe naskládaných fólií Ng prachu. Obal je z jemné textilní tkaniny – shoří bezezbytku. Použití u minometu do ráže 82 mm.
- Váčkové – textilní obal válcového tvaru plněný zrněným prachem. Váček je na jednom konci seškrcen a na druhém konci je poutko. Použití u minometu ráže 120 a 160 mm.
- Lodičkové – celuloidové pouzdro ve tvaru lodičky, plněné zrněným prachem. Zasouvá se mezi křídla ( šestikřídelné miny). Nahrazuje dvě měsíčkové nebo dvě prstencové dílčí náplně. Typické použití u šestikřídlých min rus. minometu ráže 82 mm.

ROZDĚLENÍ DĚLOSTŘELECKÝCH MIN

1) Miny základního určení – k plnění základních úkolů, tj. ničení živé síly, techniky, obranných zařízení
a. Tříštivé – O
b. Trhavé – F
c. Tříštivotrhavé – OF

2) Miny speciálního určení – k plnění speciálních úkolů, tj. zadýmení, osvětlení terénu

a. Dýmové – D
b. Osvětlovací - Os
3) Miny pomocného určen
a. Cvičné – Cv
b. Školní – Šk

MINY ZÁKLADNÍHO URČENÍ

Mina tříštivá – O

K ničení živé síly, velký dopadový úhel umožní max. množství střepin. Tělo ocelové nebo z  ocelolitiny kapkovitého tvaru. Zhotovují se zpravidla u menších ráží do 82 mm. Trhavina TNT, koeficient plnění 10 – 15% hmotnosti miny. Zapalovač – nárazový, hlavový, okamžitý

Miny trhavá – F

K ničení staveb a zákopů tlakem plynů vzniklých při výbuchu. Tělo ocelové, kapkovitého i válcovitého tvaru. Používá se u větších ráží ( nad 120 mm). Trhavina TNT, koeficient plnění 25 – 35 %. Zapalovač – nárazový, hlavový se zpožděním.

Mina tříštivo - trhavá – OF

Unifikovaná mina, zapalovačem se nastavuje účinek tříštivý nebo trhavý. Použití u větších ráží. Tělo ocelové, kapkovitého tvaru, plněno TNT 10 – 18 %. Zapalovač –nárazový, hlavový ( se stavitelným zpožděním).

MINY SPECIÁLNÍHO URČENÍ

Mina dýmová – D

K vytvoření dýmové clony, utajení operace, znemožnění pozorování. Tělo je kapkovité, z oceli, ve dně je zátka k plnění dýmotvorné látky. Do 2/3 miny je vloženo trhací pouzdro s TNT pro rozevření střely a uvolnění dýmotvorné látky. Plní se před použitím. Zapalovač - nárazový, hlavový, okamžitý.

Mina osvětlovací – Os

Tělo miny z ocele. Složení ze dvou částí.
Konstrukce – mechanický časovací zapalovač. Výmetná náplň, malý raketový motor, osvětlovací slož, 2 padáky.
Činnost – zapalovač zažehne ve stanovené výšce výmetnou náplň, jejíž tlak překoná odpor střižných šroubů spojujících obě části miny. Zároveň se spustí raketový motor a zažehne se osvětlovací slož. Motor udělí pouzdru s osvětlovací složí zrychlení a ze zadní části miny je vytažen brzdící padák. Po zpomalení pouzdra je vytažen hlavní padák. Svítivost 700tis kandel po dobu 20 s nebo 1 mil kandel cd po dobu 40 s. Hmotnost osvětlovací slože 82 mm miny je 800 g celková 4 kg – ( 82 mm mina).

Samozřejmě existovaly i miny chemické, zápalné atd.
