Dělový kvadrant

10. 07. 2017 Autor: De-lorean 8236× 4
Zdravim kolegové a přátelé tohoto webu.

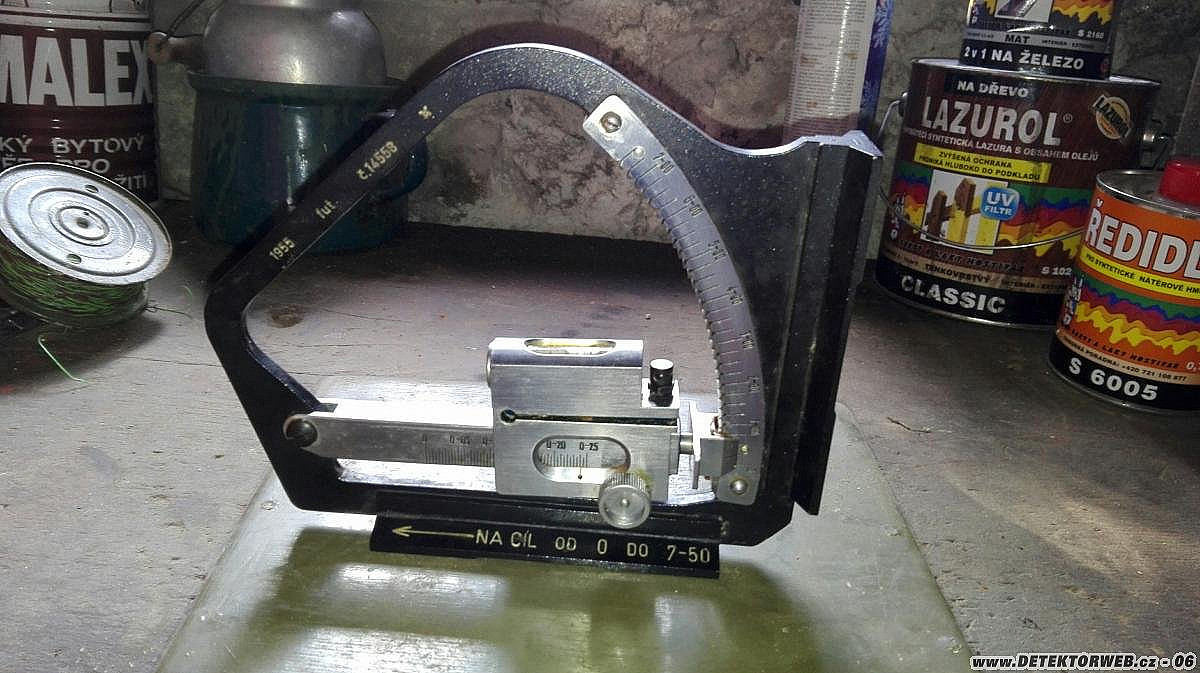

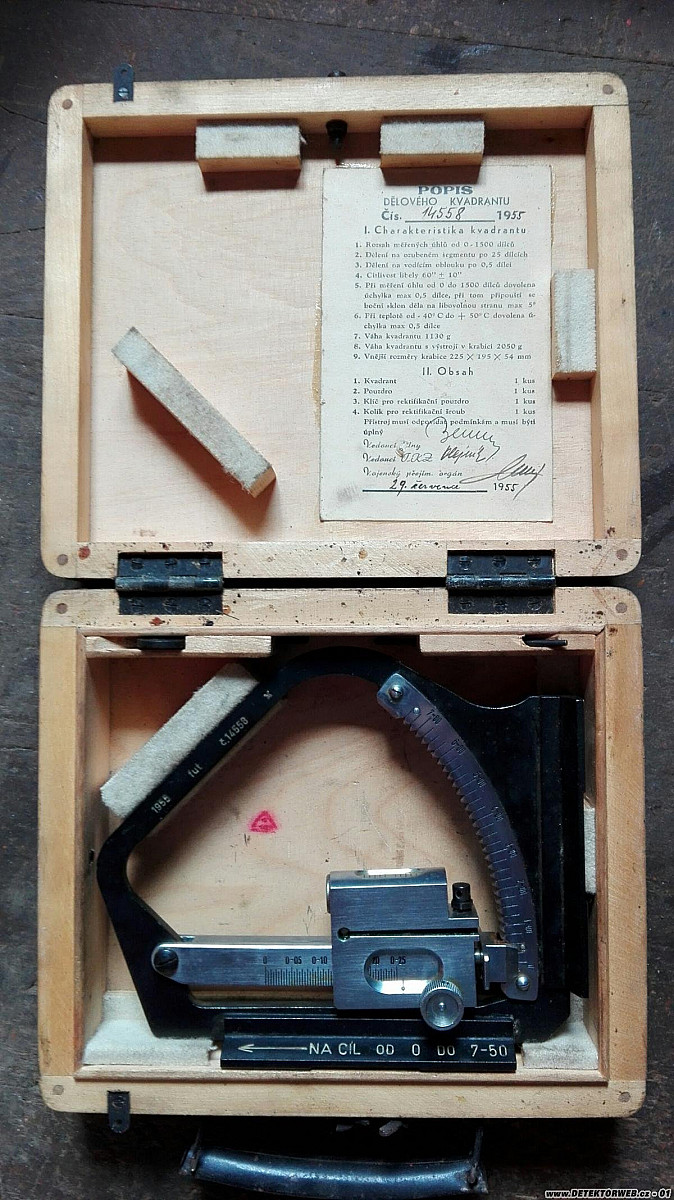

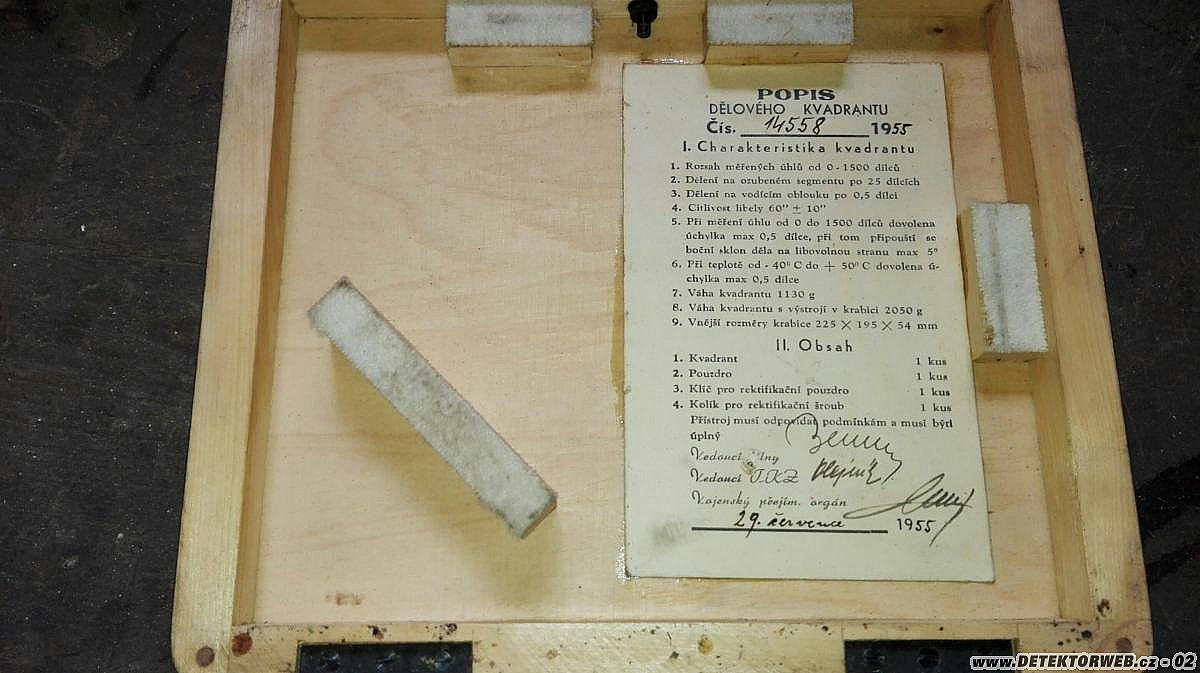

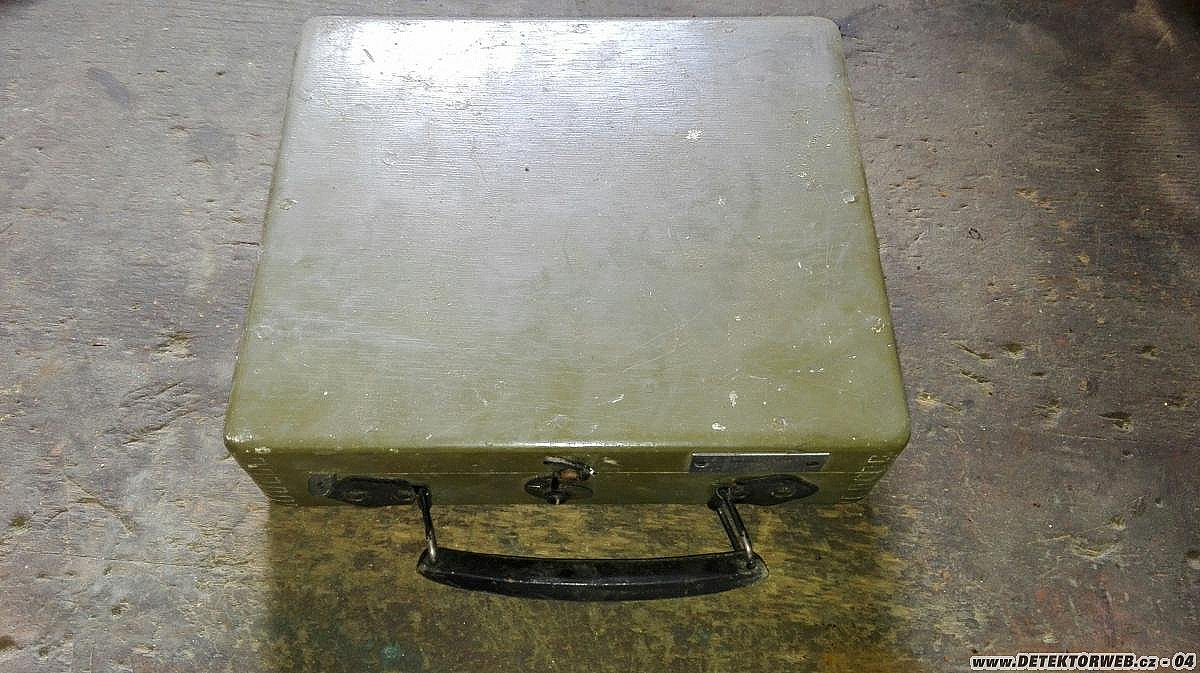

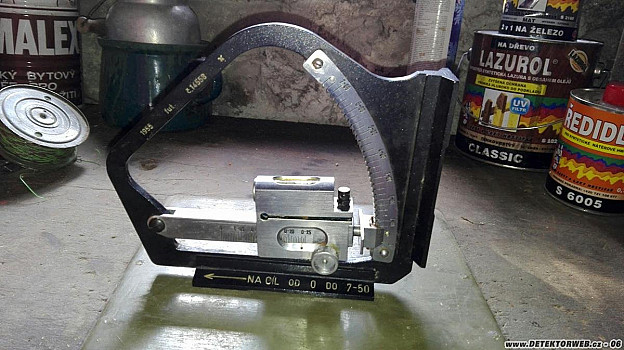

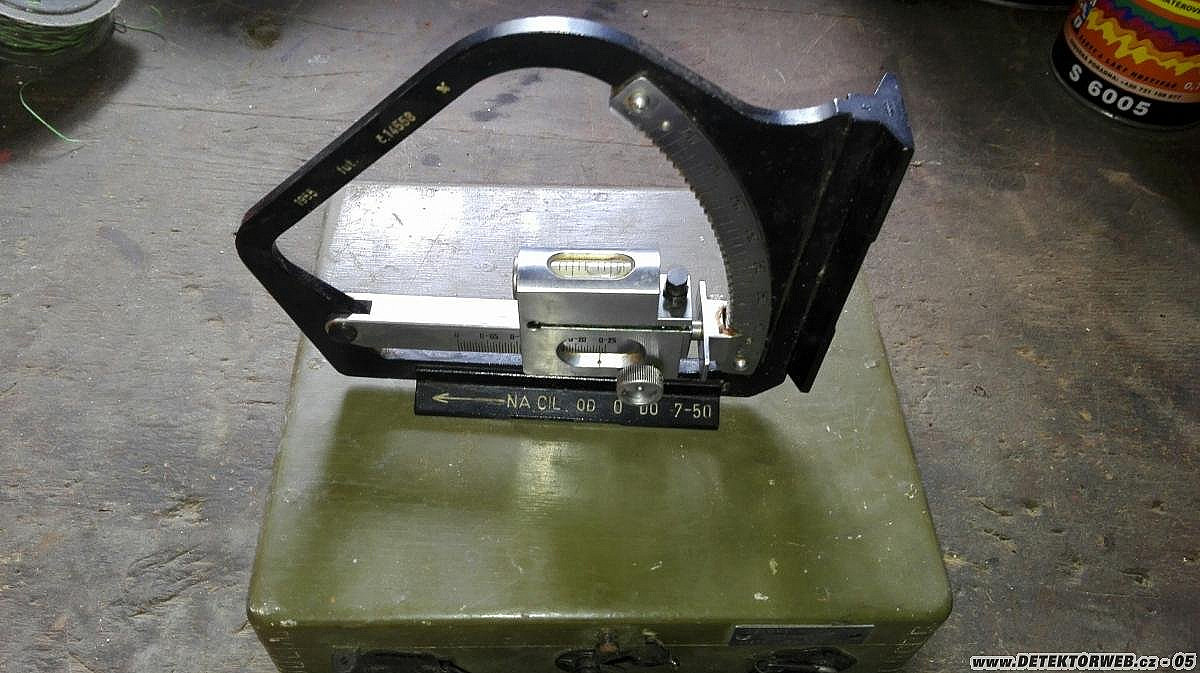

Chtěl bych se pochlubit neobvyklým půdním nálezem. Jedná se o dělový kvadrant z let 1955. Je v kompletním balení a v zachovalém stavu. Nejsem odborník, jen umím číst :-) Budu rád za každou informaci. Děkuji předem.
S přáním hezkého dne
De-lorean

 Autor: De-lorean

Komentáře

benedek

11. 07. 2017, 15:05

Vychazí ze základní po staletí dříve používané dělostřelecké pomůcky na stvení náměru, tj. výškového úhlu hlavně. Tento, pokud si dobře pamatuji na svá léta vojančení u artilérie sloužil ke konrole správnosti nastavení náměru děla. Na závěru děla, nejčastěji houfnice, tj. děla pro nepřímou palbu, byla ploška na umístění tohoto přístroje. Na stupnici přístroje se nastavil požadovaný úhel v dílcích. Přístroj se položil na tuto plošku a otáčením náměrového ústrojí se hlaveň děla posunovala tak až byla libelka (vodováha) vyrovnána. Poté se porovnalo nastavení náměru na miřidlech s  nastavením na tomto přístroji. Byly li údaje v dílcích u obou shodné. Bylo to v pořádku. V případě rozdílu byla odaerotávana (uvolněna) stupnice náměru u děla a nastavena podle úadje na tomto přístroji...

xj

11. 07. 2017, 17:32

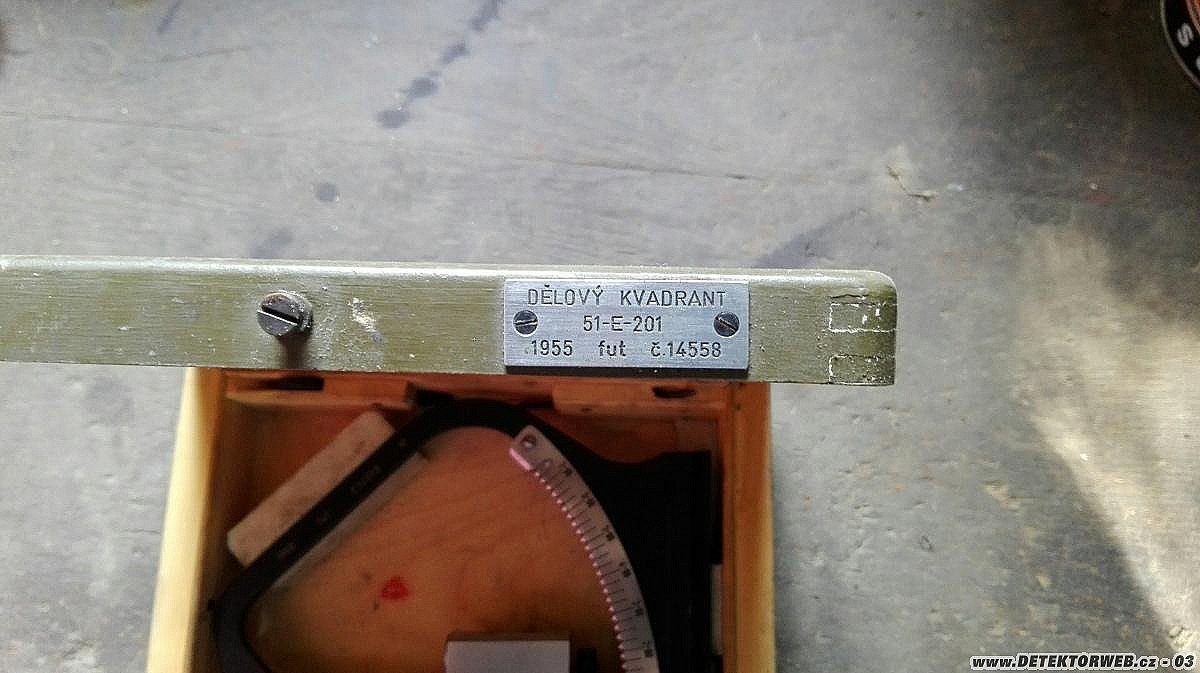

Použití popsal kolega, jinak jde konkrétně o dělostřelecký kvadrant typ OK sovětského původu, který se vyráběl i u násce má dílcové dělení 6000.

xj

11. 07. 2017, 17:33

Použití popsal kolega, jinak jde konkrétně o dělostřelecký kvadrant typ OK sovětského původu, který se vyráběl i u nás. Stupnice má dílcové dělení 6000.

klarkon

15. 07. 2017, 14:00

Slouží k rektifikaci děl a v nouzových případech i k nastavení náměru.
http://www.oos-data. army.cz/cos/cos/100009.pdf
od str. 6
