ERMA E.L.24

10. 03. 2016 Autor: Paul2 9201× 19
Zdravím všechny díry zahrabávající mrcasníky.

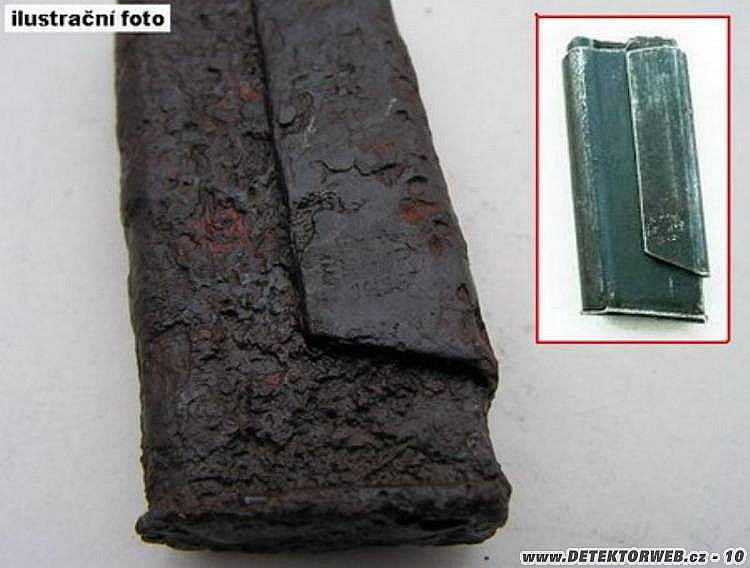

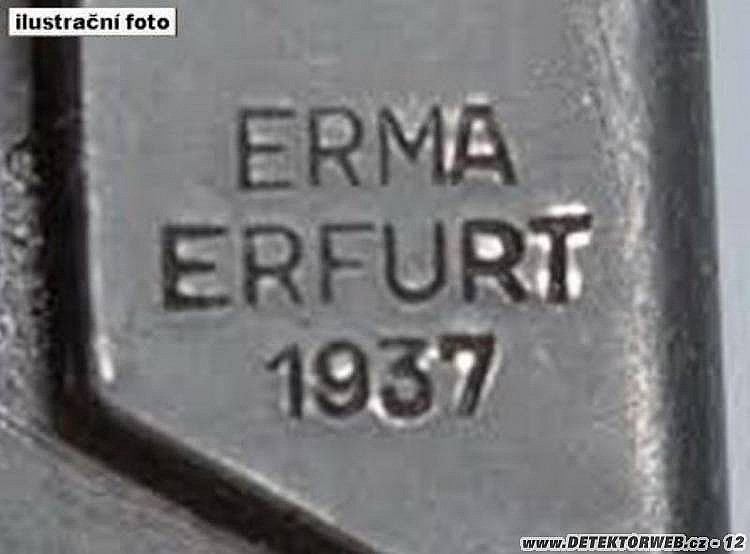

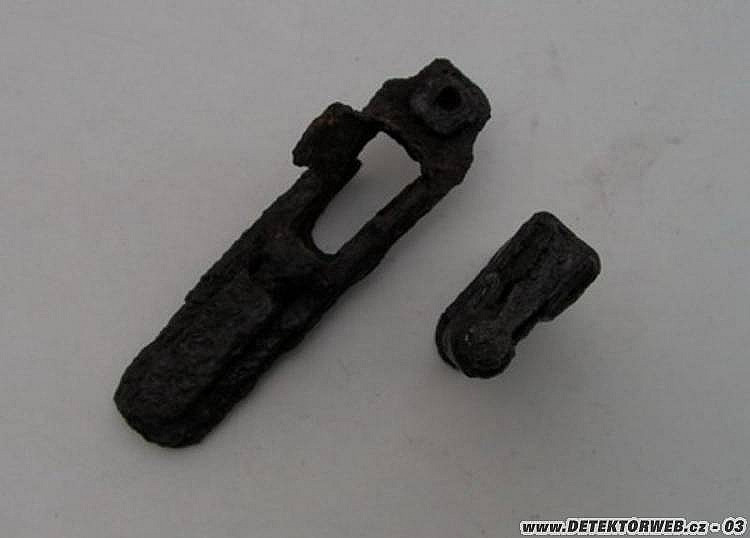

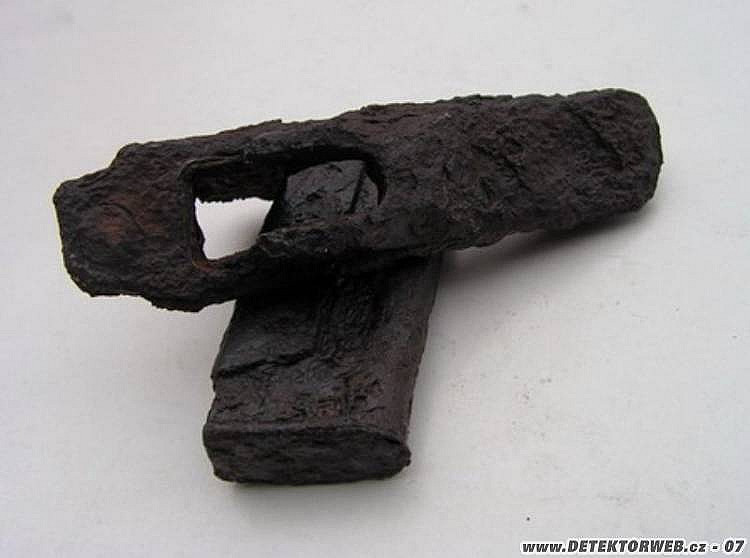

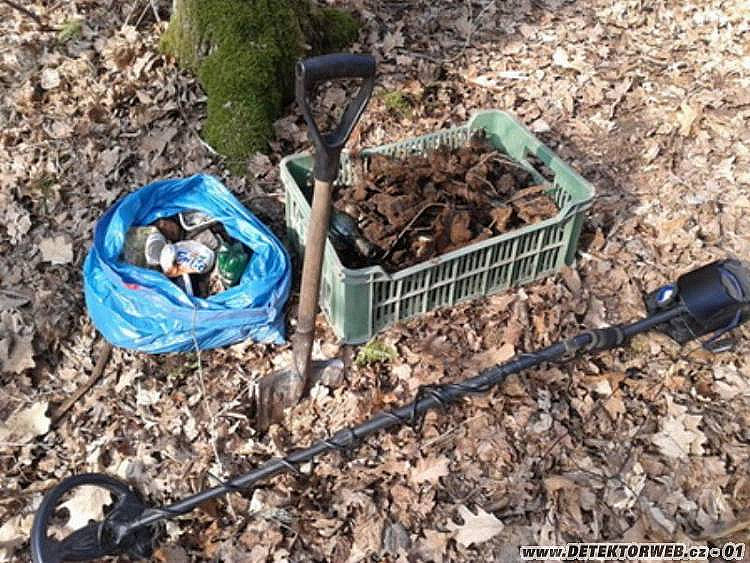

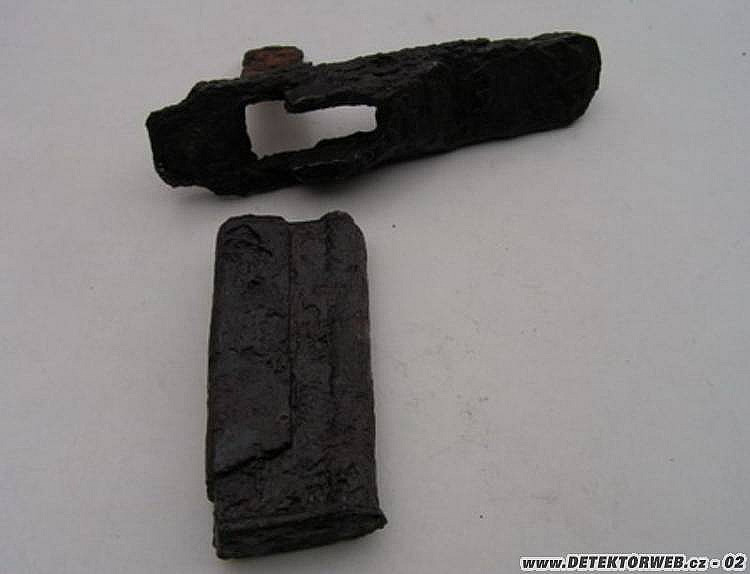

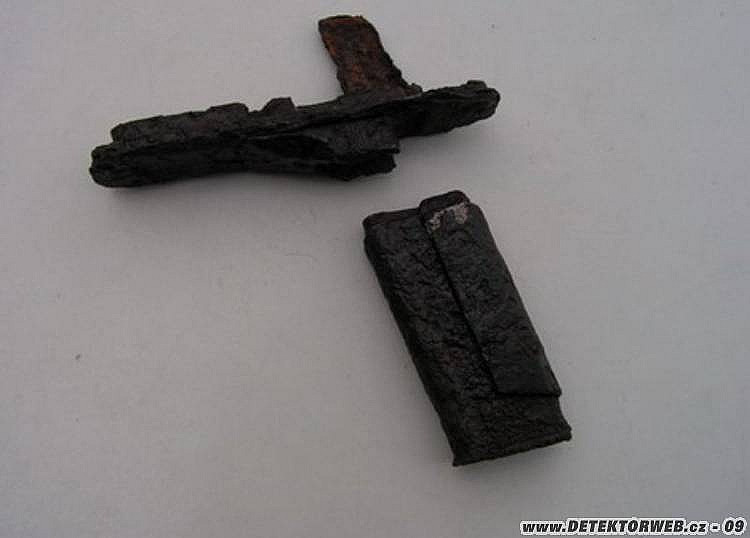

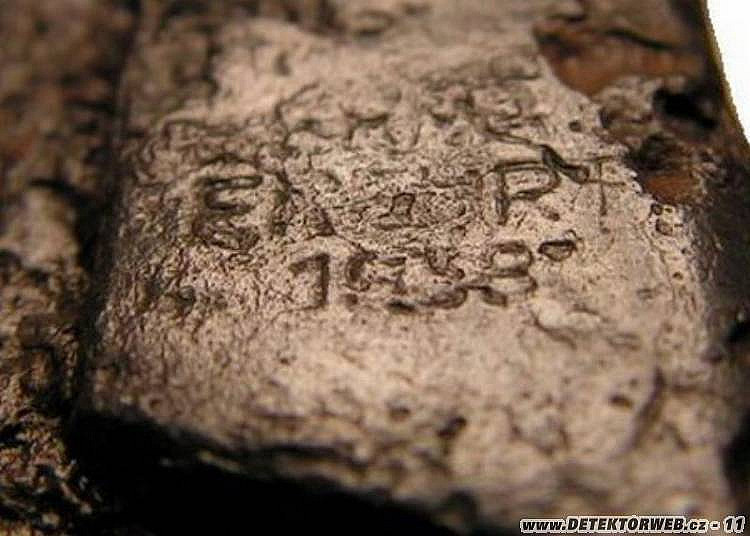

Tenhle zajímavý nález se podařilo najít hned dvakrát. Poprvé při čištění terénu v jednom nadějném rusolágru po vysbírání všeho povrchového bordelu a vytahání větších železných signálů (aby detík bral malou barvu dole) skončil jako železné UFO v bedně. Podruhé, když bednu na dvoře několikrát omyl déšť a z jílové hroudy vykouklo něco, co připomínalo malý zásobník. Po přejetí železným kartáčem vystoupil na boku slabě čitelný nápis ERMA.

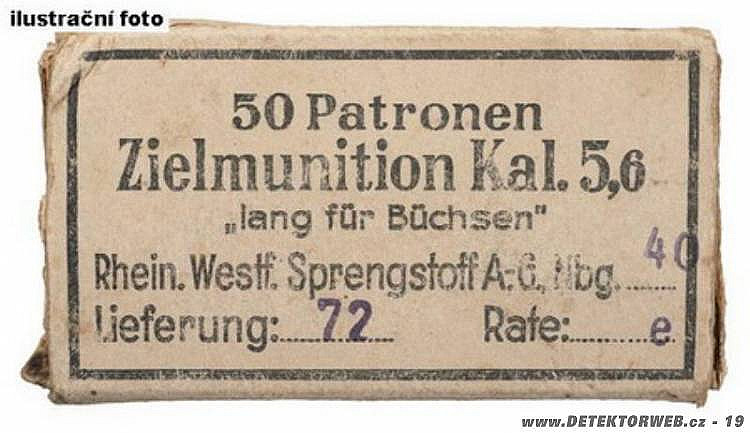

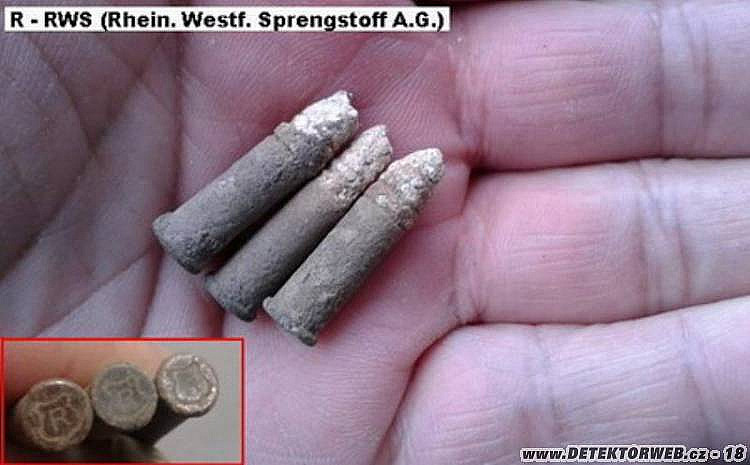

Firma ERMA (Erfurter Maschinenfabrik) byla založena v Erfurtu v roce 1922 Bertholdem Geipelem. Před a během druhé světové války vyráběla pro Reichswehr a později pro Wehrmacht mnoho palných zbraní (kódy: S/27, 27, ax, ayf…) včetně K98k, MP40 a několik dalších samopalů. Mimo vojenských dodávek se firma také zabývala výrobou sportovních zbraní a v třicátých letech velmi oblíbených konverzních setů pro střelbu malorážkovými náboji. Asi k nejznámějším patří S. E. 08 pro pistoli 08 Parabellum nebo E. L. 24 (Einstecklauf Mod. 1924) pro pušky Mauser K98 různých verzí. Výhody těchto zařízení byly zřejmé. Střelec trénoval se stejnou zbraní (délka, váha, úchop, chod spouště), ale mnohem levněji, srovnáme-li cenu náboje např. 8x57JS Mauser a 5,6x15 lang für Büchsen (dnes známějšího pod označením. 22 LR). Jako první zavedla oficiálně Einstecksystem E. L. 24 do své výzbroje Pruská policie a později i Reichswehr, ale podle značek na dochovaných exemplářích lze vystopovat používání i u Wehrmachtu a různých polovojenských organizací (SA, HJ, RAD…)

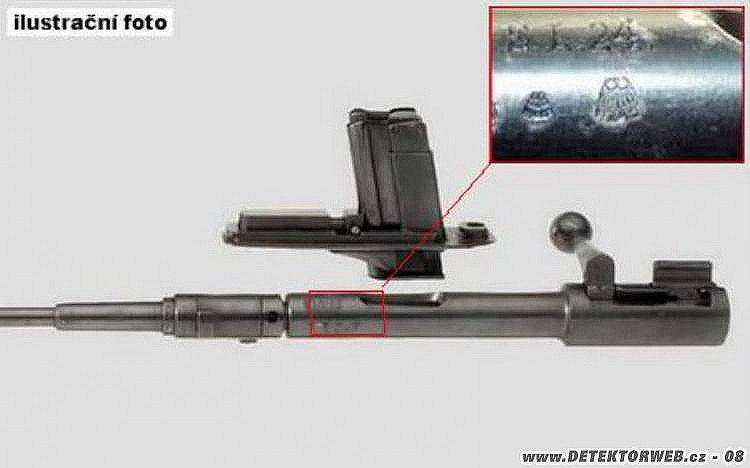

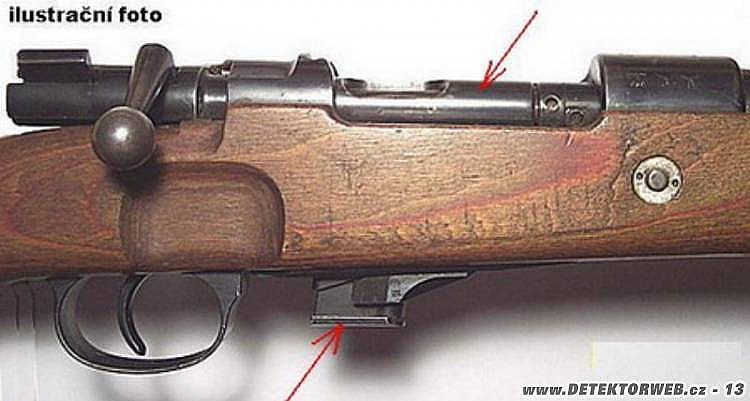

Při konverzi pušky K98 na ráži 5.6 mm bylo potřeba nejprve vyjmout závěr, dno nábojové schránky a podavač s pružinou. Poté šla zezadu otvorem pro závěr vsunout do vývrtu hlavně vložná malorážková hlaveň, která se ve zbrani zajistila pootočením, aby ozuby na jejím povrchu zapadly do drážky po předním ozubu závěru. Následně byl zezadu vložen nový závěrový blok s menším závěrem pro střelu náboji 5.6mm a oba díly se spojily kruhovou maticí. Poté již stačilo nahradit původní dno nábojové schránky krytkou stejného rozměru, ve které byl výřez a vodící šachta pro malorážkový zásobníček.

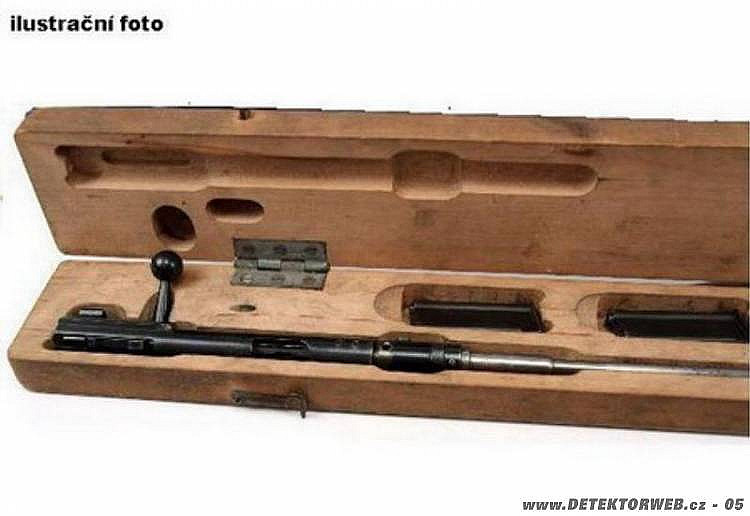

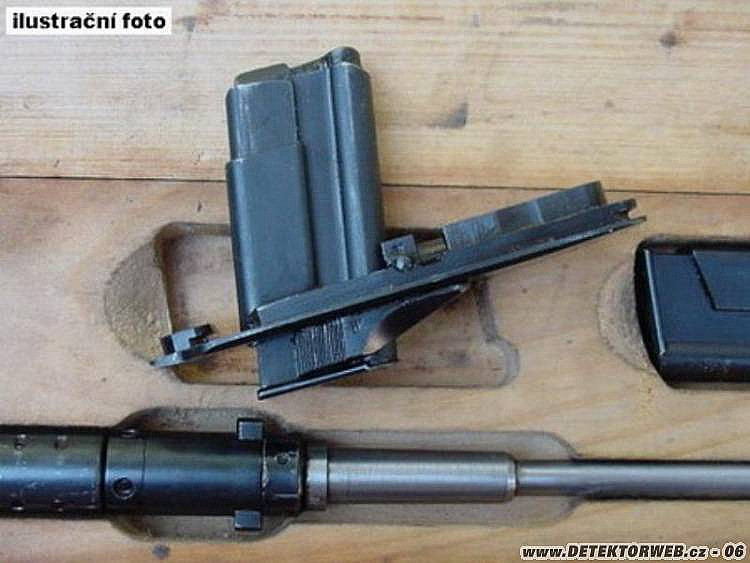

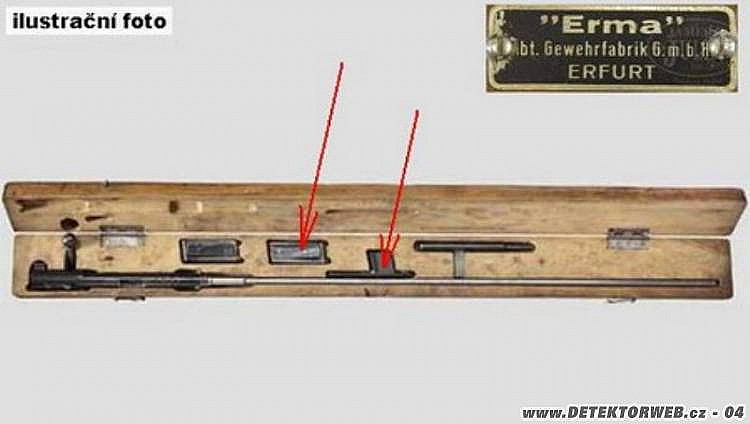

Celé zařízení se dodávalo v dřevěné krabici, která obsahovala vložnou hlaveň, závěrový blok s lůžkem pro dno malorážkového náboje s excentricky uloženým úderníkem, spojovací kruhovou matici, utahovací klíč, dva zásobníky a dno nábojové schránky s vodící lištou, což je (společně se zásobníkem) právě ta nalezená část sady E. L. 24.

I když to jako nekompletní torzo není právě ta správná pecka na vystavení za sklem, tak kousek zajímavé válečné historie to přeci jenom je.
Paul2
