Gyroskop

30. 08. 2010 Autor: Špagi 7075× 7

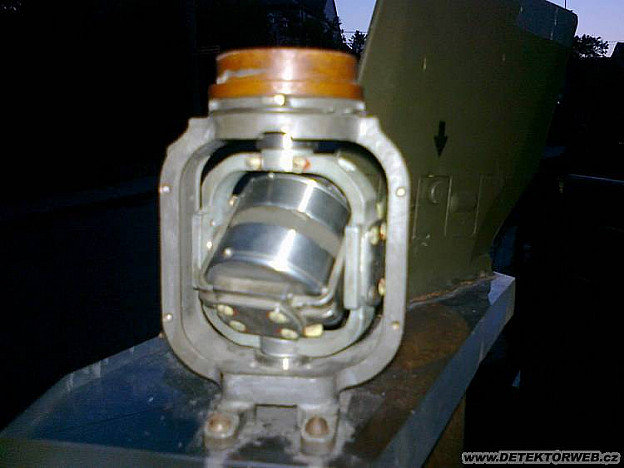

Zdravím, kamarád to našel na půdě. Nevíte kde se ten gyroskop používal?

Díky Špagi

 Autor: Špagi

Komentáře

klarkon

30. 08. 2010, 16:42

Jak je to velký? Připomíná mi to gyro z řízené střely, buď PLŘS, PTŘS či letecké.

Špagi

31. 08. 2010, 21:58

Na výšku tak 70 mm odhaduji. ( Nemám ho totiž u sebe).

klarkon

31. 08. 2010, 22:03

To by odpovídalo řízeným střelám, zkus najít nějaké označení.

roman70

01. 09. 2010, 14:37

nazdar, je to gyro z maljutky.

klarkon

01. 09. 2010, 16:27

9K11 - MALJUTKA
- K= komplet, M = raketa
- je lehký účinný prostředek pro boj s tanky a jinými pohyblivými a nepohyblivými cíly ve vzdálenosti od 500m do 3000m
- složení:
• souprava č. 1:
 řídící pult
 akumulátorová baterie
 nosítka
• souprava č. 2:
 přenosná schránka s raketou (na schránce má označení 9P111)
- tento komplet používá raketu 9M14 = původní označení první rakety (9M14-M-K)
- TTD:
9M14M-K 9M14P-1-K
 ráže 125mm 125mm
 letová rychlost 120m/s 120m/s
 dostřel minimální 500m 500m
 dostřel maximální 3000m 3000m
 hmotnost 10,9Kg 11,4Kg
 bojová hlavice 9N110M 9N110M2
 trhavina A-IX-1 Okfol
 hmotnost trhaviny 1193g 1300g
 označení zapalovače 9E212 9E236
 průbojnost kolmým dopadem 400mm 460mm
 přeprava v truhlíku označení 9JA618 9JA618
- modifikace střel:
• ostrá bojová raketa:
 celá je v barvě khaki
 9M14M-K, 9M14P-1-K
• náhradní bojová raketa:
 inertní bojová hlavice v černé barvě s nápisem PRAKT (ПPAKT)
 zbytek těla je v barvě khaki
 používá se ke cvičným střelbám
• cvičná bojová raketa:
 bojová hlavice obsahuje inert, je stříbrná s nápisem UČEBNY
 tělo je inert, je khaki barvy s nápisem UČEBNY
 elektrika je zde ostrá
 slouží k nácviku kontrol a technických údržby pro operátory
 9M14M-Cv, 9M14P-1-Cv
• školní bojová raketa:
 celá raketa je stříbrné barvy s nápisem MAKET
 slouží k výcviku obsluhy k nabíjení
 9M14-Šk
- šablonace je pouze v ruštině – je na těle rakety a bojové hlavici


- rozdíly:
• 9M14M-K – je pouze pro komplet 9K111, raketa má pouze jednu stopovku
• 9M14M-P-1 - pro komplet 9P133 (= 1,5 generace na BRDM vozidle), má dvě stopovky
• rakety se od sebe liší v počtu stopovek a zapalovači
- složení rakety:
• bojová hlavice rakety - oddělitelná
 zapalovač
 tělo
 kumulativní náplň
• tělo rakety
 startovací raketový motor se čtyřmi tryskami
 letový raketový motor
 cívka s tří pramenným mikrokabelem
 čtyři sklopné aerodynamické plochy
 stopovka
 reaktivní kormidla
 přístrojový blok s konektorem
- raketa je řízená reaktivním kormidlem
- je to jedno kanálový způsob navedení
- při letu musí rotovat, aby byla vyloučena asimetrace raketového motoru a měla tah

wood

01. 09. 2010, 20:48

Je to opravdu z Maljutky. Roztáčel se páskem po výstřelu, gyro je umístěné v zadní části. Je blbost, že raketa byla řízena reaktivním kormidlem. Raketa byla řízena dvěma výkyvnými tryskami na zádi, kormidla této rakety jsou pevná (nepočítám-li jejich sklápění). část prachových plynů byla odváděna do trysek, trysky pohonu vyúsťovaly pod bojovou hlavicí. Těch je šest. 9M-14M-K není pouze pro pozemní komplet, ale byla střílena i z lišty BVP-1 a dále byla klidně střílena i z BRDM, jestliže se na pultu vypnul POLOAUTOMAT. Ten byl použit pro raketu P-1. Opsání předpisu nic neřeší, když jsi s tím nikdy nepracoval.

klarkon

02. 09. 2010, 12:59

to wood : já jsem je pouze likvidoval, nevybuchlé nebo selhané. Dal jsem to sem jen pro info. Reaktivními kormidly jsou myšleny právě ty výkyvné (rychle kmitající)trysky.
