Identifikácia 3

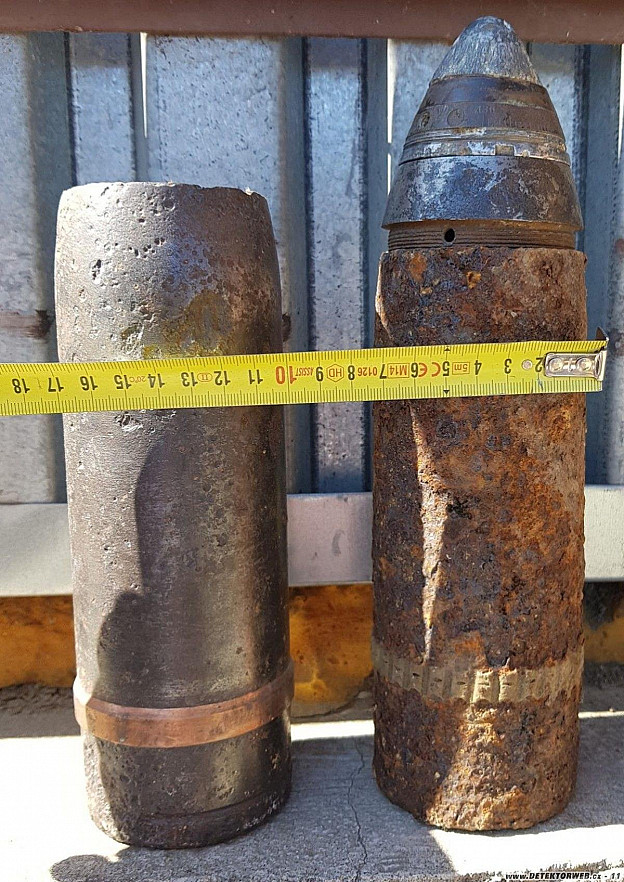

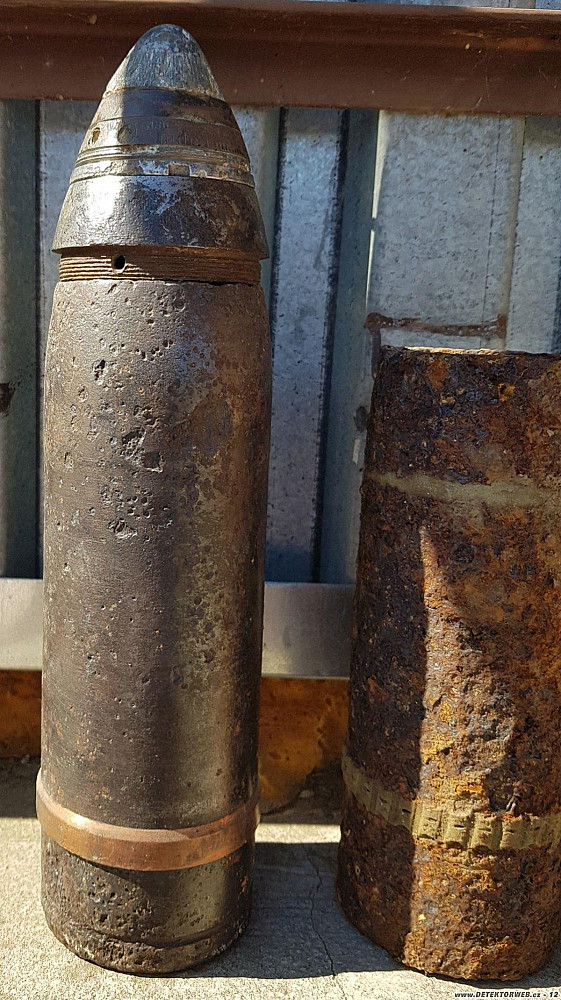

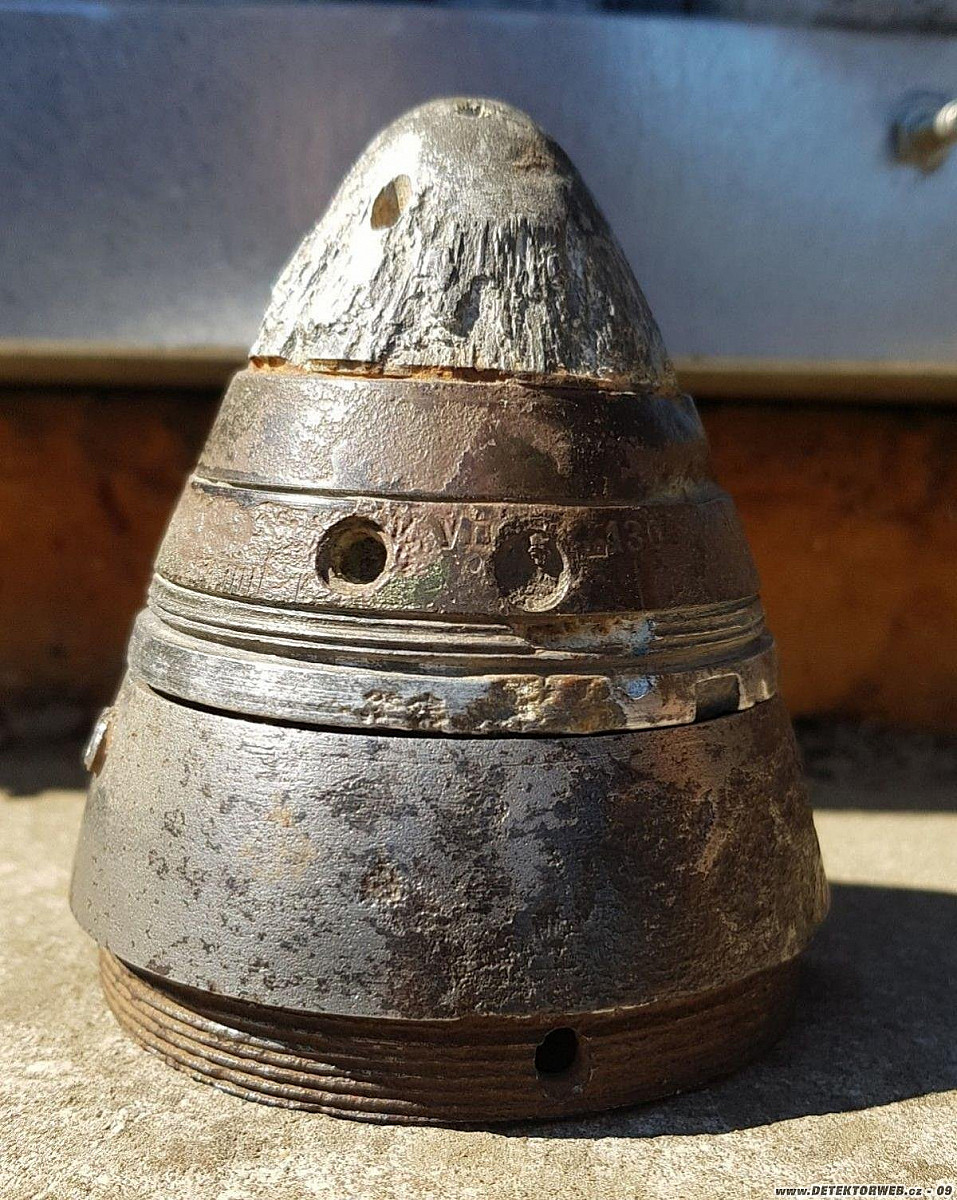

Dvojitý zapalovač systém Schneider s dlouhou přechodkou vyráběný dle francouzské licence v Rusku byl používán na 76,2mm KRÁTKÝCH šrapnelech – a ten tam nemáš. Vlevo je tělo ruského 76,2mm DLOUHÉHO šrapnelu do kterého patří ruský 22.sek. dvojitý zapalovač vz. 1899 s krátkou přechodkou.:

http://imgWorld.cz/s3/jFa24cy6PN. jpg

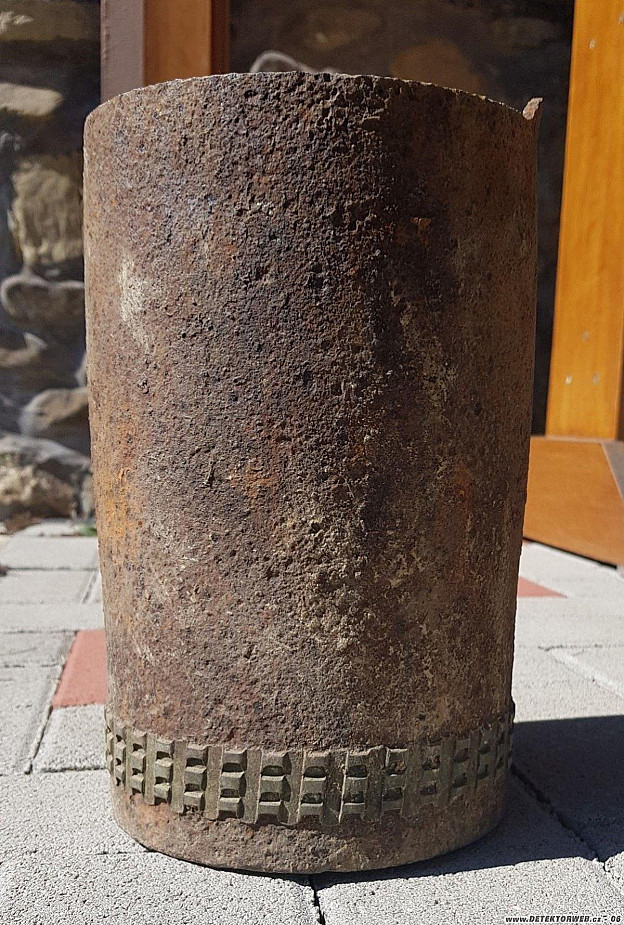

Napravo je tělo Rakousko-Uherského 76,5mm šrapnelu „8cm Schrapnell M. 8“

http://imgWorld.cz/s3/lS9RyGy6S2.JPG

ke kterému patřily dvojité zapalovače „M. 5 Schrapnelldoppelzünder“

http://www.passioncompassion1418.com/decouvertes/english_fusees_collection_div. html#Austria2

a „M. 8 Schrapnelldoppelzünder“.

http://www.passioncompassion1418.com/decouvertes/english_fusees_collection_div. html#Austria3

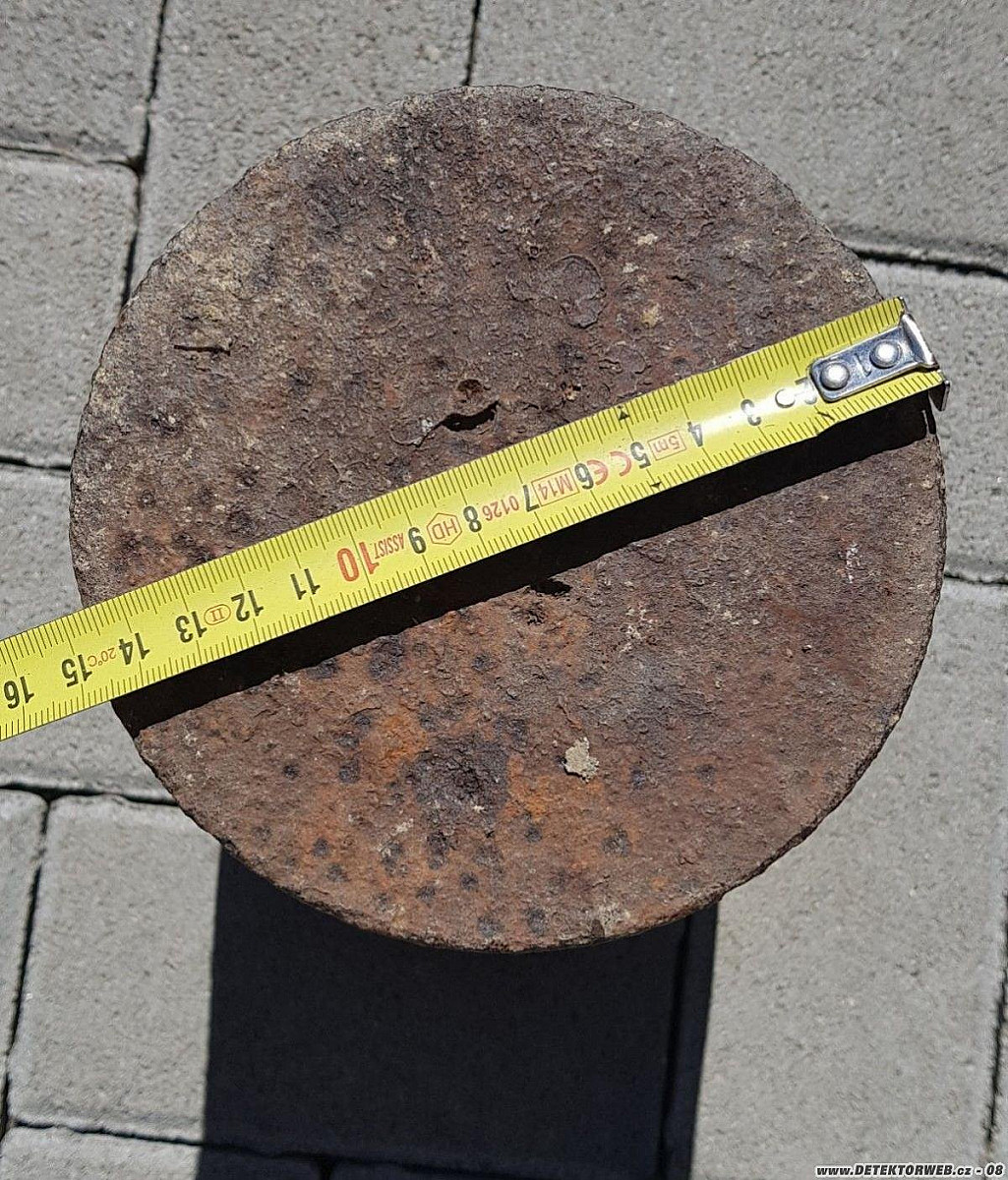

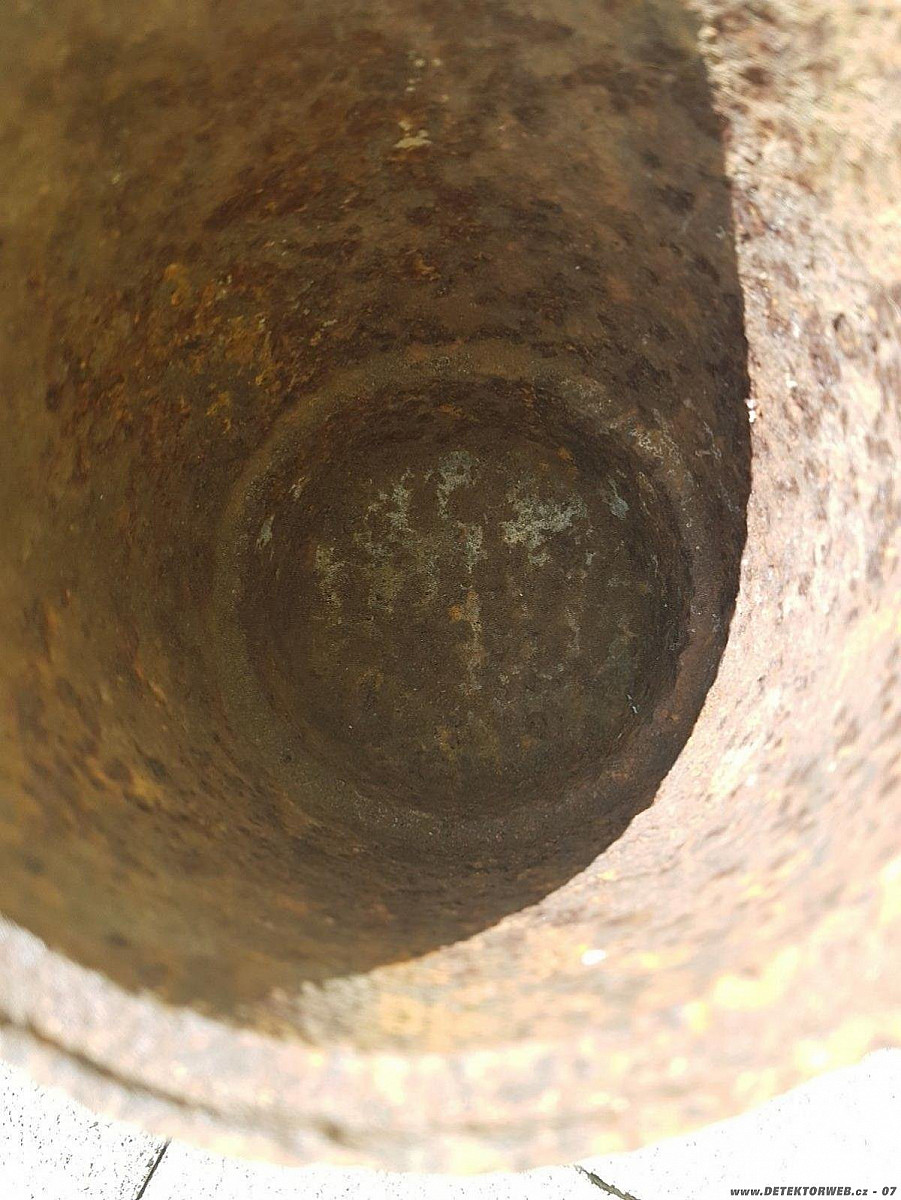

Ten „velký“ je tělo též R-U šrapnelu „15cm M. 12/12a Schrapnell„, který používal dvojitý zapalovač „M. 12a Schrapnelldoppelzünder“. Všechny tyto zapalovače používaly přechodku – M. 12a obzvlášť velkou.
https://www.detektorweb.cz/images/stories/upload/2016/67852/obr12.jpg

Vdaka klarkon,
nenapadlo mi ze by existoval kratky aj dlhy srapnel a urcite som nie jeden uz v ruke mal len som si to neuvedomil. Od teraz si to budem vsimat a dufam ze sa mi ho podari este najst.
Inac pocitam dobre? ten kratky ma 4ry dielny? zapalovac nepocitam.
Vedel by si o nejakej dobrej literature alebo stranke kde by som take informacie ako si poslal nasiel?

este raz dakujem

Taková stránka neexistuje - to je 24 roků pyrotechnické praxe

Oba šrapnely mají 3 vnější části, 1.tělo, 2.přechodku a 3.zapalovač. Na fotce tě možná oklamala nenabarvený pruh - je to sestřeďovací nákružek - část těla která se při výstřelu také tře o vývrt hlavně.

http://imgWorld.cz/s3/uM2qguRJKB. JPG

http://imgWorld.cz/s3/4VqRUEJ6Ww. jpg

Presne tak, ta farba ma poblaznila :)
Na dalsi vyjazd do lesa beriem zo sebou meter a budem hladat ten kratky srapnel.
Pozeram ze ten dlhy srapnel ma velmi malu prechodku, a na to ze tych casovacov vz. 1899 je v lese neurekom som sa s nou este nestretol. Nevedel by si o nejakej fotke tej prechodky?
dakujem

Všimni si, že oba kompletní šrapnely jsou stejně dlouhé - celé náboje totiž musí být stejně dlouhé, proto je každá přechodka jinak vysoká.

Jiné fotky nemám........

http://imgWorld.cz/s3/5hrJmM3dUU. jpg

http://imgWorld.cz/s3/DwclmLXkoS. jpg

Krátký šrapnel má tělo vysoké 205 mm
Dlouhý šrapnel má tělo vysoké 218 mm

Vdaka, fotky su super, pre predstavu stacia, aspon viem co mam hladat. Ano su rovnako ale v 99 percentach najdes srapnel bez prechodky, takze meter mi dost pomoze pretoze si tych 13mm co je medzi nimi rozdiel volnym okom nevsimnem.

Bez přechodky jsou všechna těla šrapnelů......... přechodka vyletí se zapalovačem, kuličky musí mít volnou cestu............

Ahoj, ak by si náhodou mal navyše nejaký časovač daj vedieť. Prípadne prázdnu,, vázičku" k nemu. , Máš to pekné...
