Jak si vyrobit detektor kovů II.

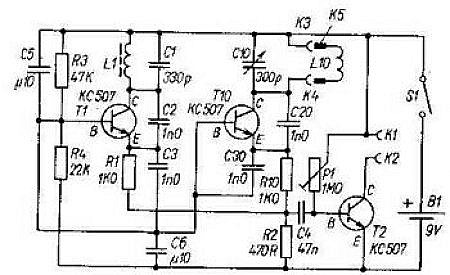

Na obr. 1 je schéma zapojení hledače kovových předmětů. Zapojení je velice jednoduché a proto od něj nelze očekávat nějaké zázraky, i tak je ale na některé druhy kovů docela dost citlivé.

Funkce je velice jednoduchá. V zapojení jsou použity dva LC oscilátory tvořené tranzistory T1 a T2.Kmitočet oscilátorů se určuje velikostí LC členu v kolektoru příslušného tranzistoru. První oscilátor je tvořen kondenzátorem 330p a cívkou L1, která je navinuta drátem o průměru 0,1 až 0,2 mm na váleček o průměru asi 0,8 cm a má 100 závitů. Cívka je navinuta buď na feritovou tyčku, nebo stačí jen třeba na ruličku papíru (bez jádra).

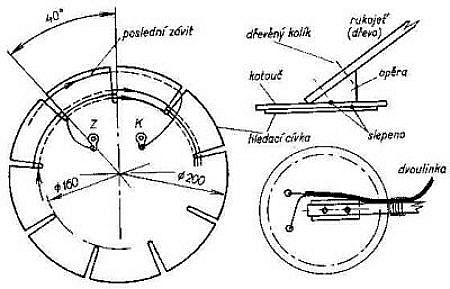

V druhém oscilátoru je zapojen vzduchový laditelný kondenzátor s kapacitou asi 300pF. Tyto kondenzátory se obtížně shánějí, ale obsahuje je každé starší elektronkové rádio. A „hledací“ cívka L10. Nákres její stavby je na obr. 2. Já jsem použil dvě čtvrtky, které jsem k sobě přilepil Herkulesem. Z nich se pak vystřihne kolo o poloměru 10 cm. Na něm se postupně vyznačí 40° a v těchto místech je potřeba kruh zastřihnout do hloubky 2 cm od okraje. Poté se těmito „zástřihy“ provléká drát, tak jak je naznačeno na obrázku, s průměrem asi 0,3 mm a tak se navine asi 30 závitů. Na takto vytvořenou cívku se pak z horní části přilepí ještě jedno kolo čtvrtky o poloměru také asi 10cm, na které se pak přidělá rukojeť. Nakonec se tedy ze zbylé čtvrtky vystřihne proužek, který se složí do tvaru protaženého pravoúhlého trojúhelníku a poslouží jako spoj mezi hledací cívkou a rukojetí. Jako rukojeť se použije dřevěná tyčka, třeba taková, která se prodává asi za 5 Kč.

Výstupy z oscilátorů jsou spojeny na bázi tranzistoru T3, jejich rozdíl je zesílen a přiveden nasluchátka. Jelikož oscilátory pracují v pásmu středních vln, nejsou ve sluchátkách slyšet, pokud se ale naladí (kondenzátorem C10) na zhruba stejný kmitočet, je ve sluchátkách slyšet jejich rozdíl. Jelikož se ale jedná o jednoduché zapojení, mají oscilátory spoustu tzv. Harmonických kmitočtů (násobky, součty atd. , základního kmitočtu) a při přelaďování kondenzátoru je ve sluchátkách slyšet spousta různých kmitočtů, je ale potřeba najít místo s nejsilnějším „pískáním“.

Pokud jste vše zvládly, zkuste k hledací cívce přiblížit nějaký kovový předmět. Ve sluchátkách by se měla změnit výška tónu. No a můžete vyrazit do terénu.

Uvedené zařízení na některé kovy reaguje lépe a na některé lépe. Také si můžete ověřit, že při přiblížení některých kovů se změní kmitočet směrem nahoru a při jiných zase směrem dolu. Tím také profesionální hledače kovů poznají o jaký kov se jedná. Pokud se rozhodnete zařízení vyzkoušet venku, je potřeba aby byla posekaná tráva, jelikož je taky vodivá, její místy větší velikost uvedený hledač dost zmátne.



Obrázek destičky s rozmístěním součástek


Převzato z http://panda. unas.cz
