Je tu odborník na německé vysílačky?

06. 04. 2016 Autor: DFX 8770× 19

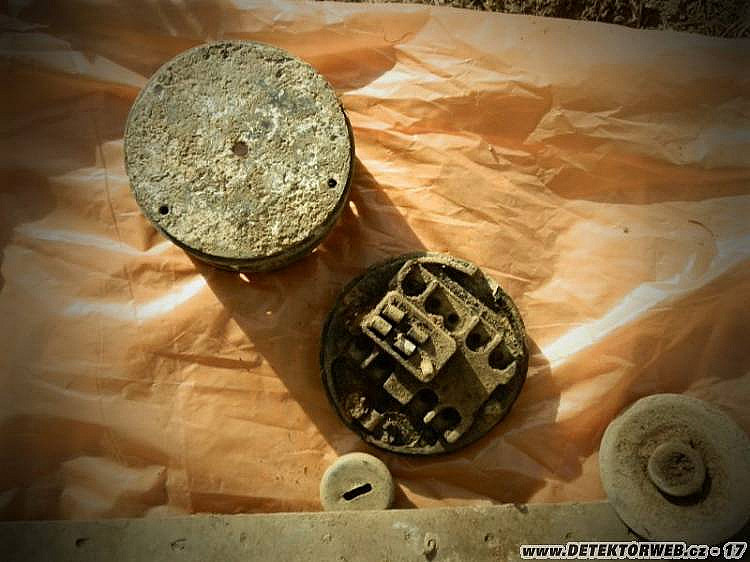

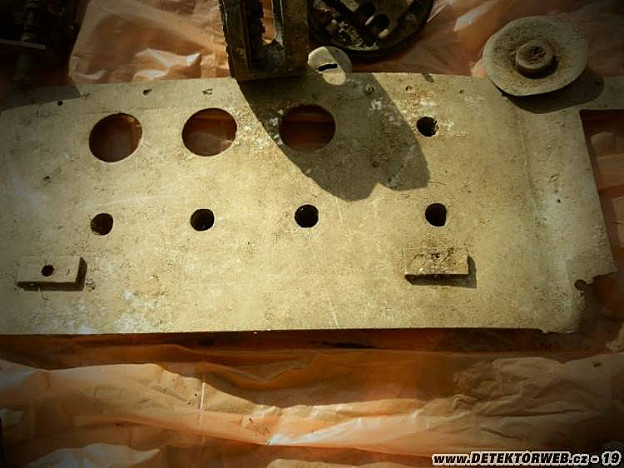

Tohle jsem kopnul, ale v tomhle se moc neorientuju, vypadá to jako spojovací zařízení, nesoudím jen podle sluchátka, který bylo v místě, ale nemusí nutně patřit k tomu. Ten hlavní panel s písmenem E. A do toho jde z druhý strany vsunout to kolečko s čísly, takže to musí být spojovací materiál. Výroba 1940 dle jednoho značení. Kolem bylo ještě pár metrů kabelů. Nález je z bývalého německého cvičáku.
DFX

 Autor: DFX

Komentáře

DFX

06. 04. 2016, 08:59

Tak uz sem to nasel, je to Fug17
http://www.wehrmacht-awards.com/forums/showthread.php? t=720888

vonPardubitz

06. 04. 2016, 09:59

Není to FuG 17 ale část z FuG 16. A jde jen o ten čelní panel a škálu. Ostatní patří do něčeho jiného. Pokud by něco z toho bylo na výměnu, dejte vědět.

klarkon

06. 04. 2016, 10:53

Pid je přes dráteníky machr.

Pid

06. 04. 2016, 12:02

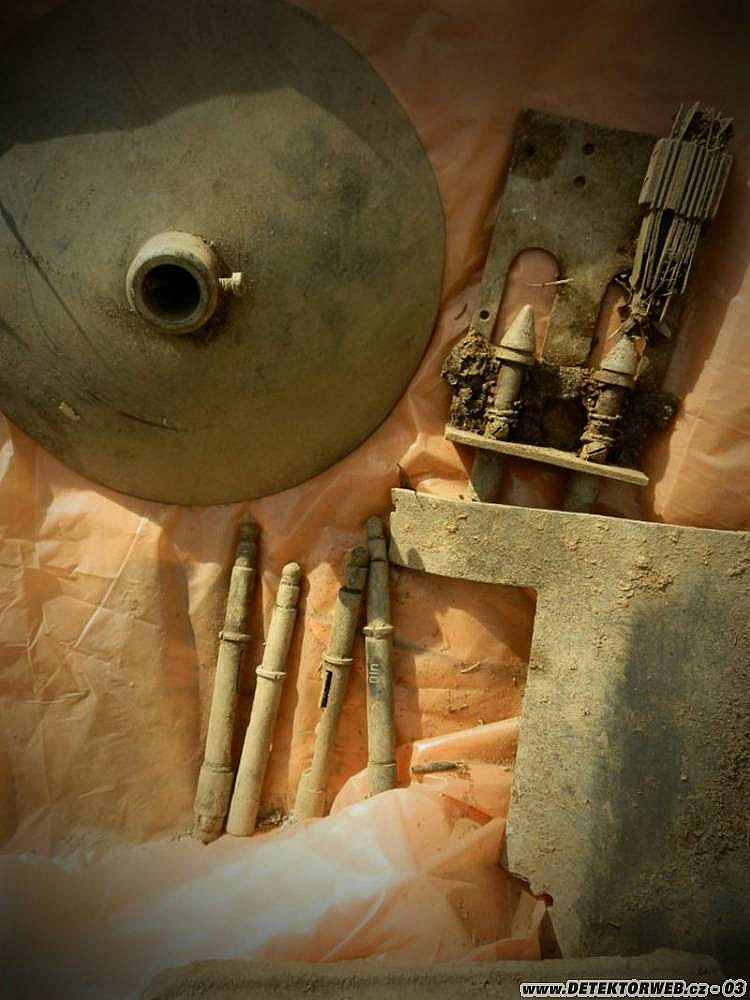

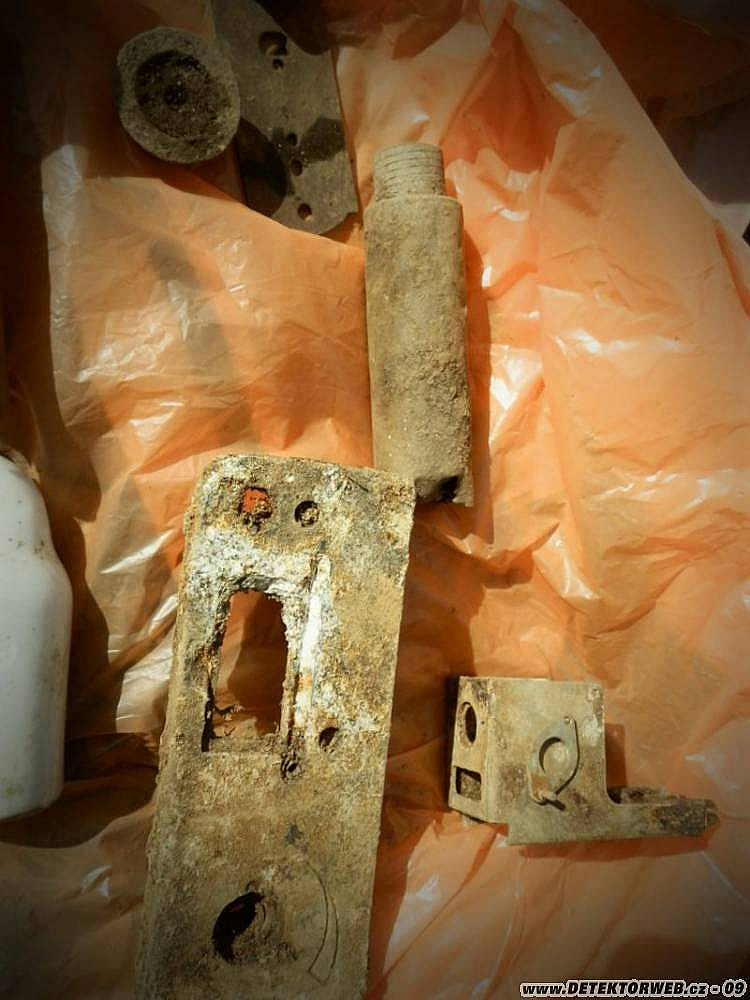

Už to napsal Martin, jsou tam dvě části čelního panelu (fotka 2 a 9)a stupnice (fotka 7) přijímače (Empfänger) letecké UKW stanice FuG 16. Kolíkové zástrčky a dvojtlačítko s jazýčkovým spínačem patří k telefonní technice, zbytek nevím...

torkemado

06. 04. 2016, 14:55

Rád bych se zeptal odborníků, jak poznali na 100% že se jedná o FuG 16,když rozdíl mezi FuG 16 a 17 byl jen v kmitočtovém rozsahu, jinak byly naprosto shodné tedy kromě frekvenčního rozsahu 48MHz, oproti 42MHz u FuG 16.Takže pokud na tom frekvenčním kotouči budeš mít rozsah 42.4MHz, tak je to FuG 16, pokud tam budeš mít 48,4 MHztak je to FuG 17.Já to na fotkách nevidím

vonPardubitz

06. 04. 2016, 15:09

Torkemado: A nezačínal ten frekvenční rozsah u FuG 17 vajš? někde sem měl psané 42 - 48. A na té škále je 40 a něco. Ale nejsem odborník, jen vycházím z toho, co mi uvízlo v paměti.

torkemado

06. 04. 2016, 15:17

No cejchované jsou na 16/38,4-42 MHZ, 17 /42-48 MHz ale pár dílků je před i za na kotouči, musel bych si je doma obě protočit. Doma budu ale až o víkendu

torkemado

06. 04. 2016, 15:20

Stačí, když majitel očistí ten kotouček na maximálním rozsahu a bude hned jasno

DFX

06. 04. 2016, 17:16

Ok chlapi diky, uzitecny rady primo od erudovanych, ocistim to vecer a dam sem pripsevek na zitra, pac sem dneska byl dohledavat a mam neco dalsiho, vypada to, ze byla v okoli nejaka bouda radisty, ze tam toho bylo namixovano vic

Pid

06. 04. 2016, 20:54

S těma "fuginama" je to složitější, je jich asi 5 verzí a třeba verze FuG 16 ZS má rozsah 40 - 45 MHz, verze ZY a ostatní 38,4 - 42,4 MHz. FuG 17 mají myslím všechny verze 42,15 - 47,75 MHz. No a protože na nafocené stupnici je čitelná ještě hodnota 40,4 a dílky jdou ještě níž tak tvrdím že pochází z FuG 16...

torkemado

06. 04. 2016, 21:40

No jsem rád, že jsi se nad tím zamyslel že jen podle plechu nepoznáš rozdíl a naštudovals to. Jak jsem psal já na fotkách tu stupnici nevidím pořádně, čučím na to z mobilu, ale jak psal Martin, pokud tam je rozsah pod 42 MHz tak by to opravdu FuG 16. 17začínala kolem 42Mhz sice jsou obě ocejchovány i níže, ale o kolik to nevím, jak jsem psal až budu doma, tak si je obě protočím.

Pid

06. 04. 2016, 23:29

torkemado - vzhledem k tomu že první FuG 16 jsem přitáhl domů někdy před 25 lety tak jsem se nad ní stihl i zamyslet

torkemado

07. 04. 2016, 07:56

Hele pide, ono to je v podstatě jedno, ale já na nich před víc jak 30ti lety vysílal a mám jich ještě doma několik kusů ve sbírce vč. 16.17.10,VII, Šlo mě o to, že jste tady hádali podle plechů co je to za typ, přitom 16,17 jsou naprosto shodné, rozdíl je jen ve kmitočtovém rozsahu. Ani Martin, ani ty jsi neuved ano je to 16 protože rozsah na kotouči je tolik a tolik hádali jste jenom podle plechu... ,

DFX

07. 04. 2016, 09:03

Dneska by mel vyjit prispevek, kde je to ocistene, tak uvidite sami

Pid

07. 04. 2016, 10:39

Torkemado - máš pravdu, já a asi i Martin jsme to určili podle plechu, právě toho důležitýho kulatýho s čísílkama, proto to nebylo hádání No oba víme o čem je řeč tak bych to považoval za ukončený, pokud se ukáže že nemám pravdu přiznám to. Jinak mě zaujala Tvoje zmínka že máš i FuG VII, tu jsem ve slušným rozchoditelným stavu nepotkal...

torkemado

07. 04. 2016, 21:21

Pide, pokud bys to ty nebo Martin napsal hned na začátku, tak bych to neřešil, ani nebudu řešit kdo má delší péro
Ano FuG VII tak jako FuG 25a je těžká rarita a pokud vím od kolegů sběratelů tak Sender 6c, Empfänger 5c, tj. FuG VII jsou v republice dva. ty jsou u mne v současné době, tak jako FuG 25a vč. originál dokumentace. Jeden Sender 6c je u sběratele v Kladně. To jsou ty o kterých vím, pevně doufám že někde ve stodole či sklepě jsou ještě nějaké, potřebuji ještě ten rám a obě krycí bedny ty se nedochovaly, jinak jsou kompletní s originál s lampami, tak kdyby náhodou. Měj se

DFX

07. 04. 2016, 23:02

torkemado: no zda se ze si sberatel a vlastnik raritnich veci, skoda ze ja sem jen sberatel nizsoho razu ale vseobecne zamerenej, tzn- nemuzu sem davat vsechno

torkemado

08. 04. 2016, 07:15

Ahoj DFX
O tom to není, narozdíl od tebe, jak sám píšeš jsi všeobecně zaměřený. Já se už více jak 40 let zabývám technikou, převážně luftwafe, protože tam mám vazby přes rodinné příslušníky, je ta moje sbírka složena z darů a prodejů z celého světa. Jak asi i ty sám, jak vidím. I  já mám rád, když součásta, trofej má nějaký příběh o tom je sběratelství.

DFX

08. 04. 2016, 08:44

torkemado: jojo rozumim, mam dobryho kamarada, jede to samy-vysilacky, palubni desky atd. Je to pekny
