Jedna protitanková

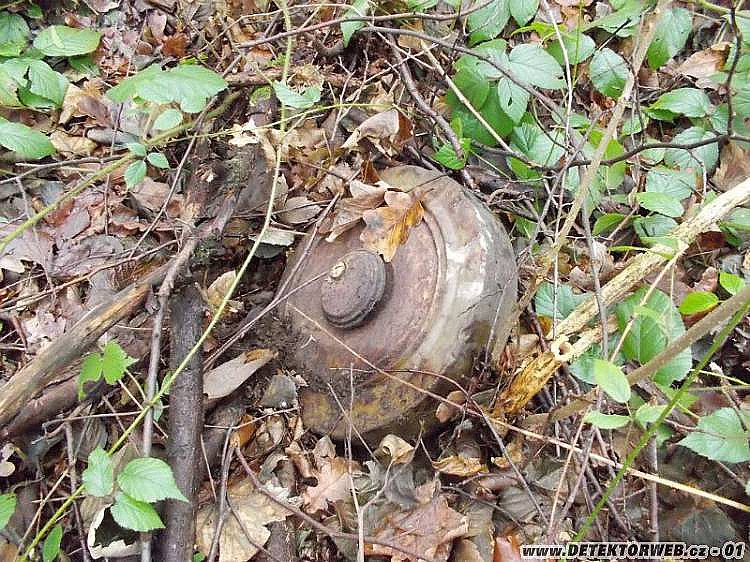

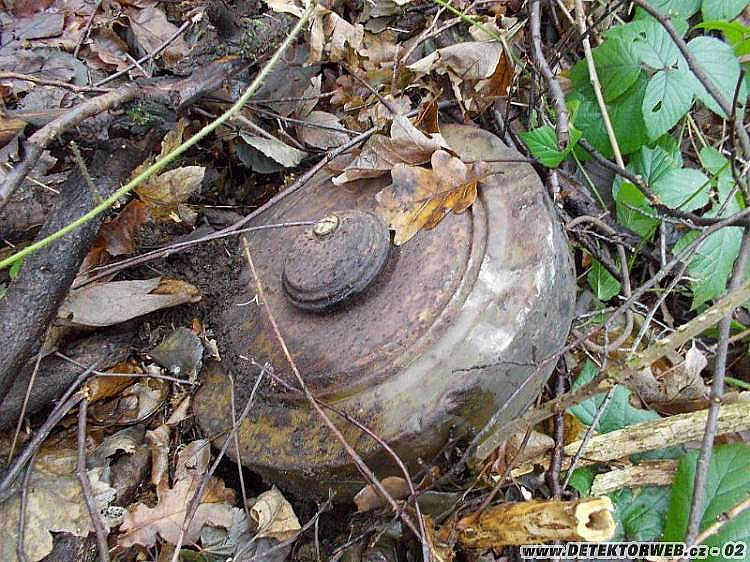

Nalezena v lese poblíž bývalých kasáren. Podle pyrouše se jedná o cvičnou verzi. Přístup policie i pyrouše super.
Od klarkona jsem k mému nálezu dostal toto info:

http://www.lexpev. nl/minesandcharges/sovietbalkan/russia/tm57.html
Protitanková mina TM-57
Určení : K ničení kolové a pásové techniky
Charakteristika : Tlaková, kontaktní, kovová, s maskovou jistotou a mechanickým rozněcovačem zajištěného typu

TTD : celková hmotnost............................ 8,47kg
Průměr …………….. ……………………. 316mm
Výšk a…………………………………….. 102mm
hmotnost TNT (A-IX-II).................... 6,34kg
aktivační tlak MVZ-57.......... …. …120÷400kg
aktivační tlak MVŠ-57………………….... 21kg (3mm náklon hůlkovéh o nástavce)
aktivační tah z boku…………. ……... 0,5÷15kg

Konstrukce:
TM-57 byla vyvinuta z miny TM-46 a liší se mohutnější náplní trhaviny a dokonalejším rozněcovačem. Okrouhlé tělo má stupňovitý profil s centrální jímkou roznč covače. Dolní část těla obsahuje hlavní náplň a mohutnou centrální počinku. Mezi trhavinou a horním stupněm těla miny je vzduchová mezera. Z boku dolní části těla miny se nachází jímka pro adjustaci rozněcovače typu MUV nebo VPF proti zdvihu. Ve dně miny jsou dvě zátky plnících otvorů, sedm vylisovaných výztužných žeber a připevněno přepravní držadlo.

Činnost :
1. S rozněcovačem MVZ-57
• Po sejmutí pojistky a stisknutí odjišťovacího tlačítka je uveden v činnost hodinový mechanismus maskové jistoty
• Po jeho doběhnutí (cca 25-30s) se silou stlačené pružiny nosič rozbušky otočí o 90° do svislé polohy, čímž přesune rozbušku do osy pod úderník
• Deformací tlakov é desky dojde k přestřižení pojistného drátu úderníku a pouzdro úderníku je stlačováno dolů
• V okamžiku kdy jsou otvory v pouzdře úderníku v rovině s pojistnými kuličkami, dojde k jejich vypadnutí
• Uvolněný úderník je silou stlačené pružiny vržen proti rozbušce

Lepší nálezy všem přeje
Cybork
