Letecký přístroj

27. 01. 2011 Autor: Katana 6144× 14

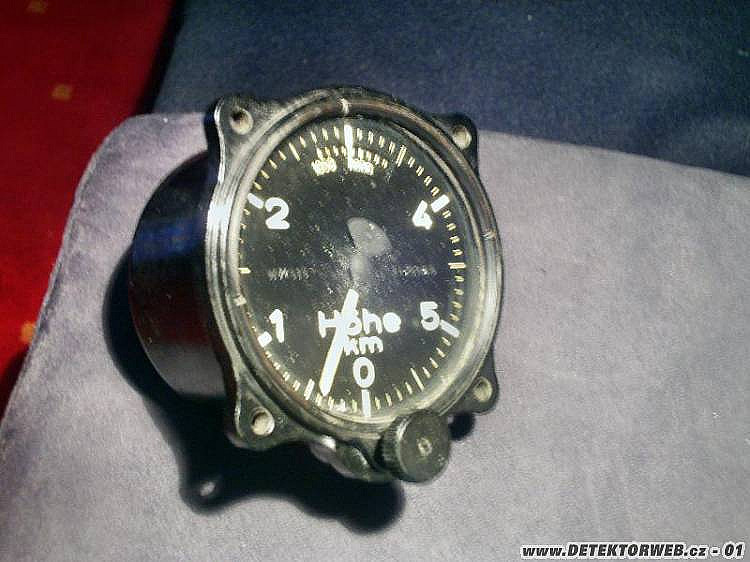

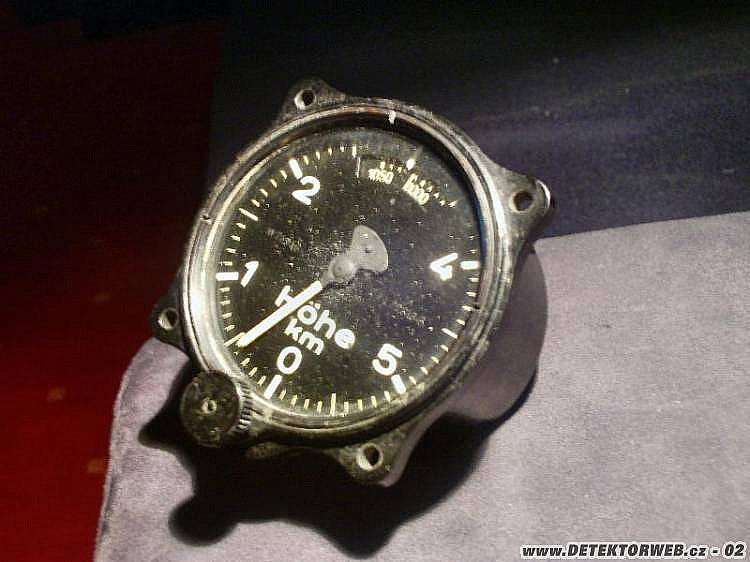

Myslím, že by měl být z nějakého letadla z II. světové války. Dá se nějak identifikovat? Zepředu na ciferníku je toto: W74919 Fl22316-6, ze zadu Grob-höhenmesser Bauart:Cro Gerät Nr. 127-80 Anforderz. FI22316. Díky za příspěvky.

 Autor: Katana

Komentáře

MartinDW

27. 01. 2011, 11:38

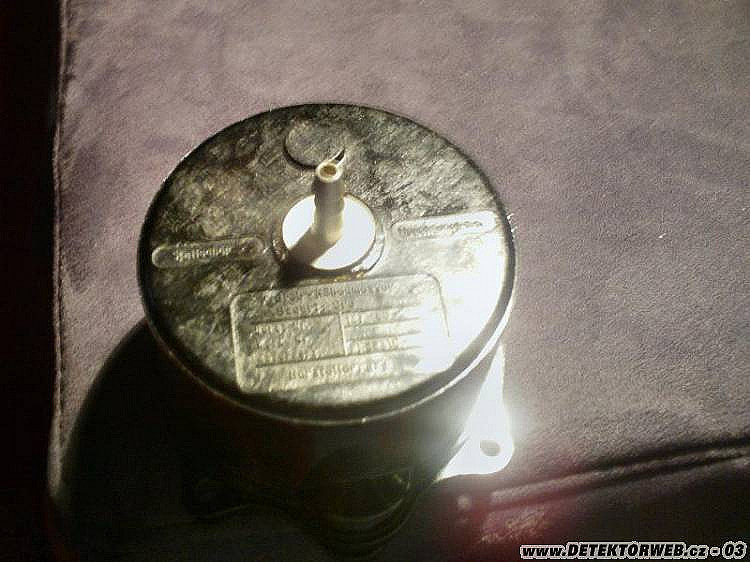

Podle té fotky ze zedu se 100% jedná o výškoměr, na tu trubičku se nasazovala hadička od pitot-statické trubice. Ta menší stupnice znamená tlak v Pa a hýbe se pomocí toho kolečka ve spod budíku. Tím se donastovoval tlak v místě přistání, aby se korigovala chyba tlaku a tím upřesnila výška.

vonPardubitz

27. 01. 2011, 11:44

No jeto výškoměr, jak píše coffii. Je do 5 kilometrů. To je na něm mimochodem všechno napsáno, i když německy. Je skutečně německý a používal se za války. Používal se ve více typech letadel, není to přístroj normovaný jen pro jedno letadlo. Na fotce sem ho viděl namontovaný třeba do JU87 Štuka. Co dodat víc.

Strojař

27. 01. 2011, 11:45

Höhe je snad německy výška a km to jen doplňuje, čili výškoměr z německého letadla

vonPardubitz

27. 01. 2011, 11:46

Oprava, ne do 5 km, ale do 6 km.

Katana

27. 01. 2011, 11:50

Účel je mi známej, jen nevím z jakého je období, popřípadě stroje/ú

Pid

27. 01. 2011, 11:50

Barometrický výškoměr s jedním rozsahem, větším než 1 km proto Grob-hrubý, řekl bych... Podle nomenklaturních čísel půjde zjistit do kterých letadel se montoval...

vonPardubitz

27. 01. 2011, 11:54

Katana: vem to z druhé strany - tenhle přístroj mohl být namontovaný do jakéhokoliv letadla, u kterého se nepředpokládalo, že poletí ve větší výšce než je 6 km.

Katana

27. 01. 2011, 12:53

Začíná se mi s pátráním dařit http://www.worthpoint.com/worthopedia/ww2-german-luftwaffe-altimeter-me109-fw190-fl22316

sdat13

27. 01. 2011, 17:04

Výškoměr bude vyroben firmou E. Scholz roku 1941 nebo pozdější vzor 1944 od firmy R. Fuess. Používal se například v letadlech Bucker Bu 133,DFS 230 ale rozhodně ne v Ju87 Štuka(tam byl dvouručičkoví výškoměr).

Bajo72

27. 01. 2011, 23:14

Mám z něj ten bakelitovej kryt tohle je super stav .

wessel

28. 01. 2011, 02:37

a hlavně je radioaktivní

vonPardubitz

28. 01. 2011, 08:07

sdat: Máš pravdu, to sem si neuvědomil.

jp

28. 01. 2011, 14:00

tak a už je na prodej

Katana

28. 01. 2011, 16:44

Ano je (byl) na prodej, odesílám prvnímu zájemci za cenu kterou si sám navrhnul, někomu udělá radost, já ho nepotřebuju. Mě pouze zajímalo co se dá zjistit, výrobce, rok, v jakých typech byl, pro zajímavost.
