Minohladačka Umiv - 1 (Умив - 1)

29. 10. 2007 Autor: candies 6275× 11

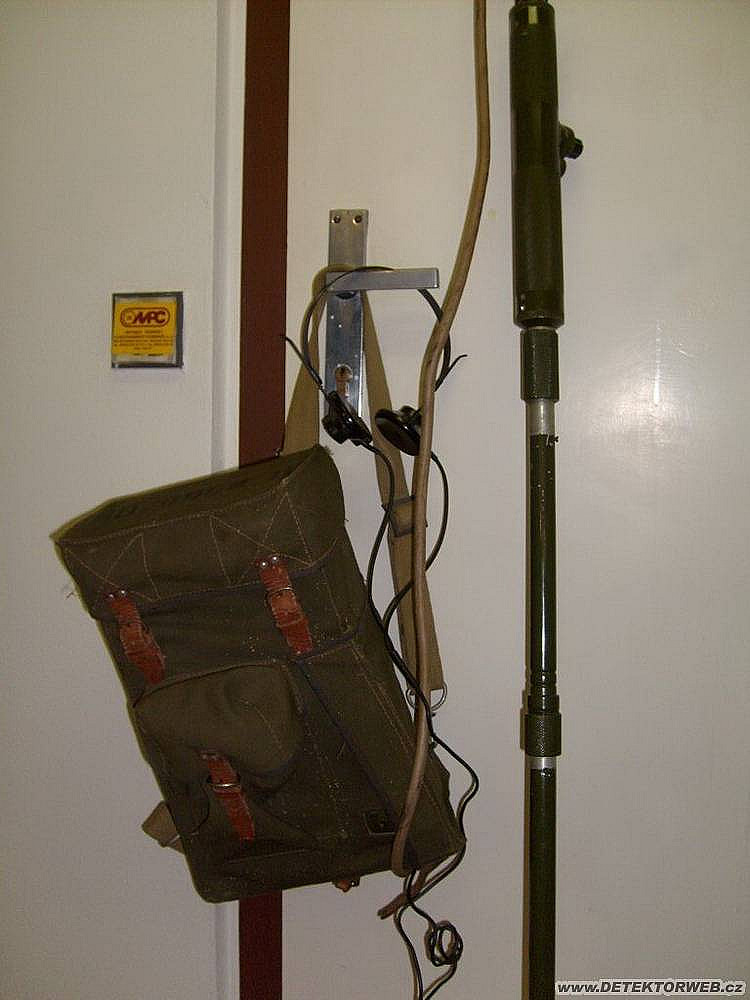

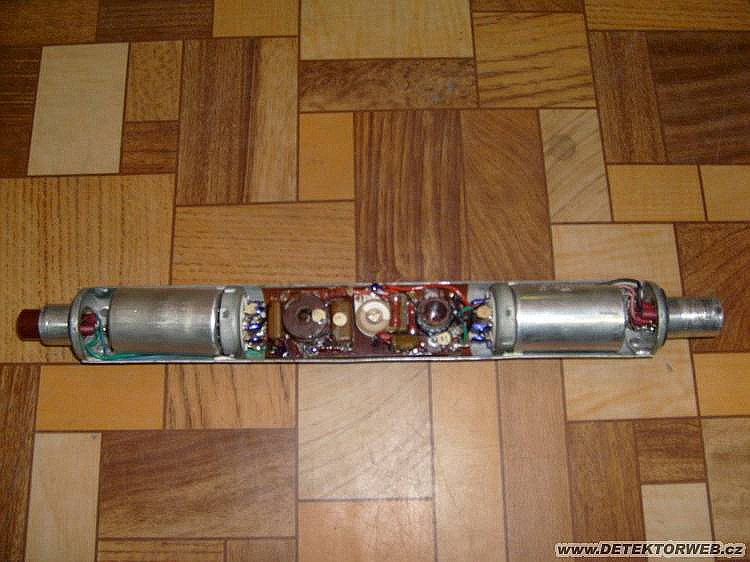

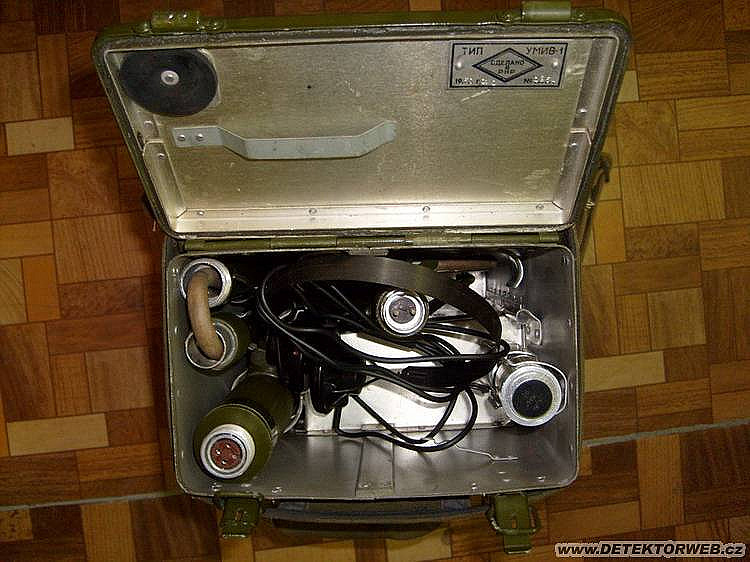

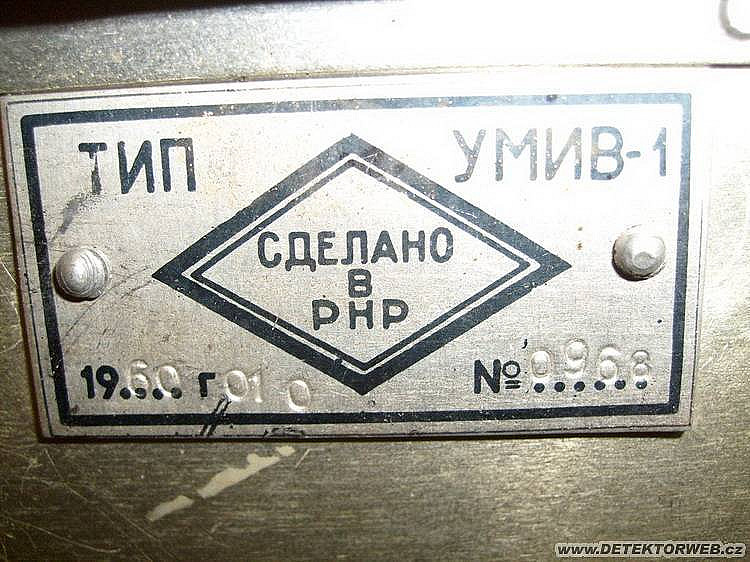

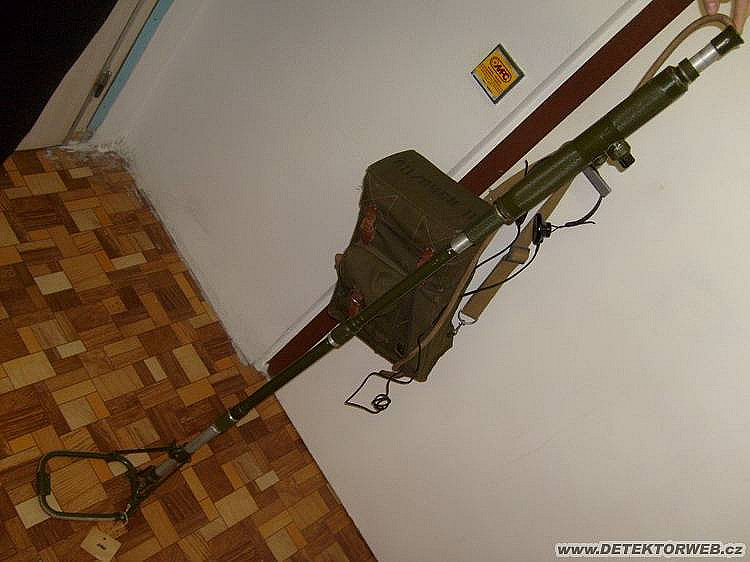

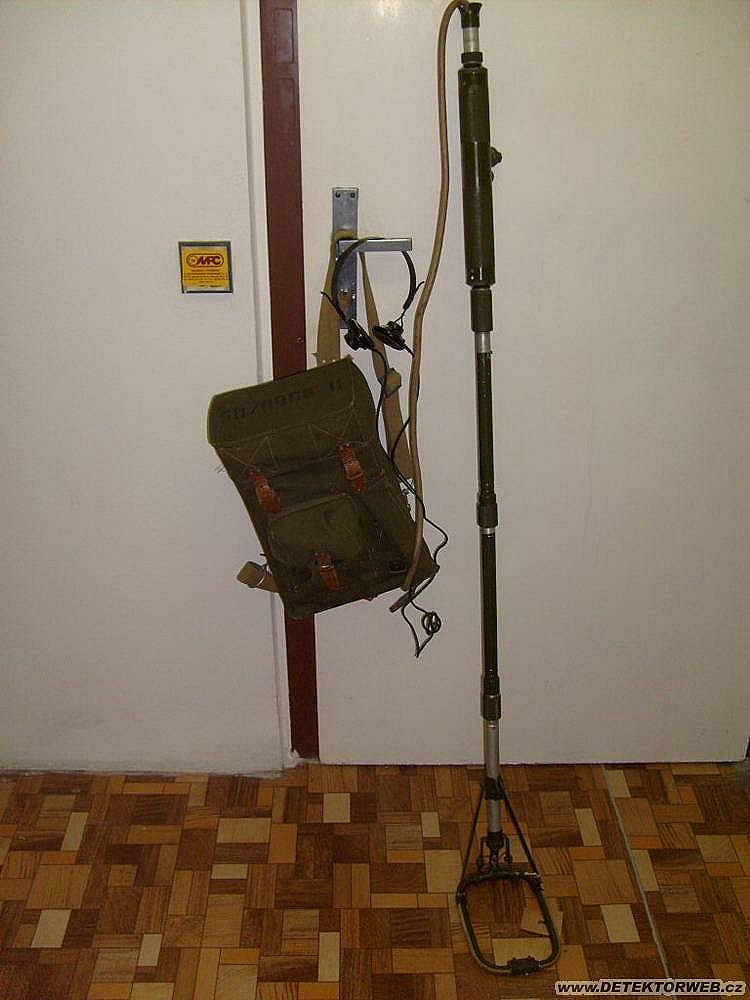

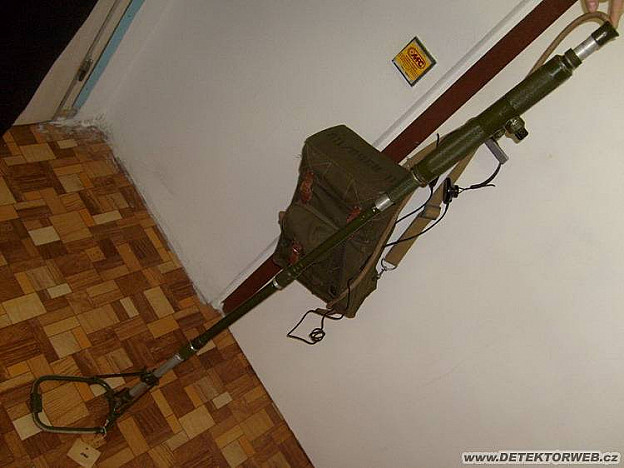

Zdravím všetkých nadšených hľadačov. Ako môj prvý príspevok vám posielam pár fotiek 47 ročného rumunského detektora Umiv - 1 ( Умив - 1 ). Je to nepoužívaný kus, má iba pár škrabancov od častého vyberania z plechového boxu. Žiaľ, ešte som ho ani raz nevyskúšal. Je bez návodu a neviem aké napájanie do toho patrí. Typujem, že do šachty by mohol ísť batériový blok na cca. 12V a do miesta vedľa spínača by sa tiež patrilo dať nejakú valčekovú batériu. Detektor obsahuej dve elektrónky v hliníkovom púzdre a ešte pár súčiastok. Kvôli tým elektrónkam typujem že by sa tam hodil nejaký vysokonapäťový transformátor. Možno sa mýlim a treba k tomu už len domontovať nejakú tú baterku. Nemáte niekto skúsenosti s takýmto alebo aspoň podobným detektorom? Chcel by som vyskúšať či to dokáže nájsť aspoň klinec. Vďaka za radu.

 Autor: candies

Komentáře

Andy Green

29. 10. 2007, 13:51

podle mě je 12V moc vysoké, přiklonil bych se ke dvěma akumulátorům 3V. Ty se v ruské elektro používali často

Jim

29. 10. 2007, 16:15

Pokud to má elektronky, tak je tam potřeba anodové napětí řádově desítky voltů, na žhavení kolem 1,5V Možná to zařízení obsahuje měnič, nejspíš vibrační, který by mohl tu anodovou šťávu dodávat i z nižšího napětí. Každopádně bateriové elektronkové výrobky mívaly dvojí napájení, jak už jsem podotkl žhavící a anodové. Bez podrobnější prohlídky můžeme jen usuzovat.

Sturmovik

29. 10. 2007, 17:07

tento detektor je podobný detektoru používanemu v slovenskej armáde dávnych čias... myslím že tam šli 2ks batérie 3V..... detektor sa volal tuším nejak W-04/p alebo podobne... a do elektro som maniak... keby niečo tak mail

bukina

29. 10. 2007, 17:46

skus rozebrat 4.5 voltovou baterii a válečky zabalit do nějakého papíru(válečky naskládej za sebe)a dej to tam. u jedné velmi podobné to tak fungovalo, tak to snad půjde i zde

Pid

29. 10. 2007, 18:04

Nahoru patří asi ty největší suché články 1,5 V, zřejmě dva-neodhadnu moc rozměry. Dole bydlela anodová baterie, nejmenší co se dělaly u nás měly 45 V, u radiostanic bývaly aspoň 90V. Kdybys napsal typ elektronek, zjistil bych napájecí napětí. Tady se měnič určitě nepoužíval, ten se napájel olověnými nebo louhovými akumulátory. Takže k vyzkoušení venku bys musel poskládat anodku, nejspíš z plochých baterií 4,5V.

nackousko

31. 10. 2007, 08:04

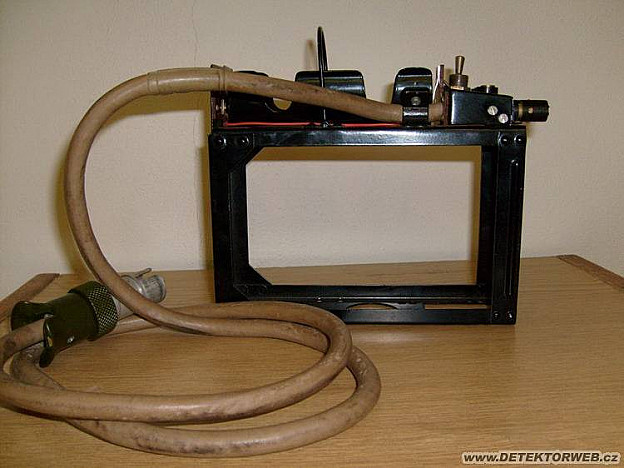

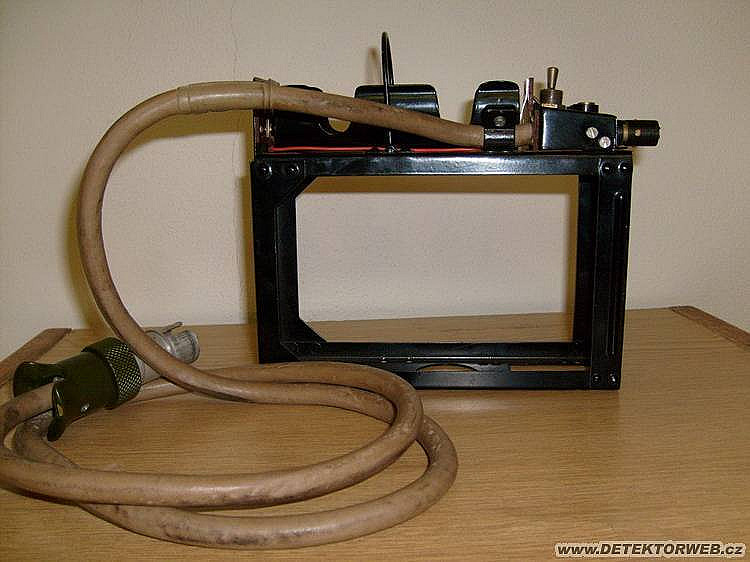

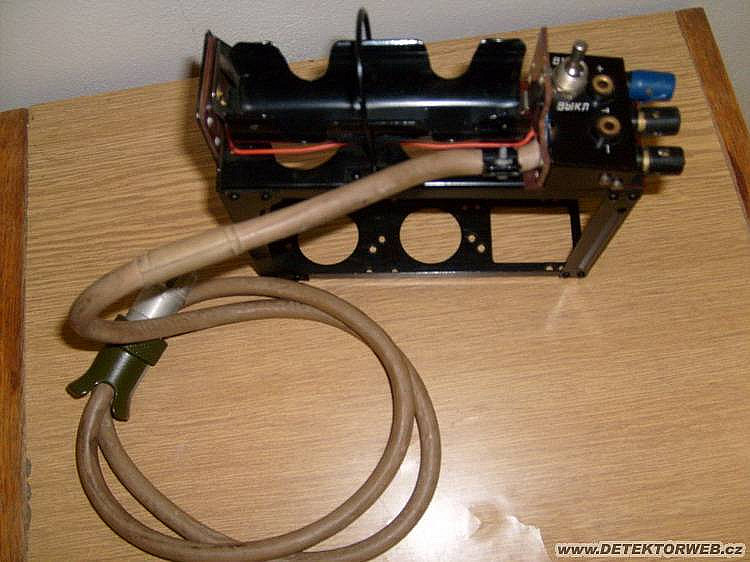

Tie obidve elektronky su typ 2Ж27Л (2J27L - takto to niekto prepisuje). Na strankach http://klausmobile. narod. ru/td/data/_2j27l. GIF a  http://www.tubecollector. org/2j27l. htm som nasiel ich parametre. Ale co s tym? Preco su tam napravo vlastne tri konektory pre napajanie? Su znacene z lava takto (-A +N), (-N), (+A)=ten modry. Nad obidvoma krajnymi konektormi je este + nad modrym a - na druhom krajnom. Asi to bude pre jasnejsie oznacenie na pripojenie anodovej baterie ale to len typujemJe mozne z anodovej baterie napajat aj zhavenie naraz?. Bateriova sachta pre anodovu bateriu ma rozmery cca 17,3x4,9x11,3cm (DxSxV) a rozmery pre male baterie na vrchu je dlzka 11,5-12cm a priemer cca 3cm. Pri napäti 120V na anode jednej elektronky mi treba vagon 9V baterii. Vdaka za radu

Pid

31. 10. 2007, 20:49

Je to jak píšeš-anodky se nedělají od 70.let a jediná možnost je poskládat to z něčeho dostupného. Je to pracné a velmi drahé. Já to řeším pomocí anodových síťových zdrojů ale to je řešení použitelné u rádií doma na stole. Podle rozměrů co píšeš je to koryto nahoře opravdu na dva velké články 1,5 V, ty budou na žhavení. Svorky A jsou pro připojení anodky, N bude žhavení, Pokud to přehodíš, odpálíš okamžitě žhavicí vlákna a elky můžeš vyhodit. Znaky +a- nahoře asi patří k těm svorkám u vypínače, možná se tam připojoval měřák ke kontrole baterií. Víc z toho nepoznám.

nackousko

02. 11. 2007, 07:36

RE: to Pid

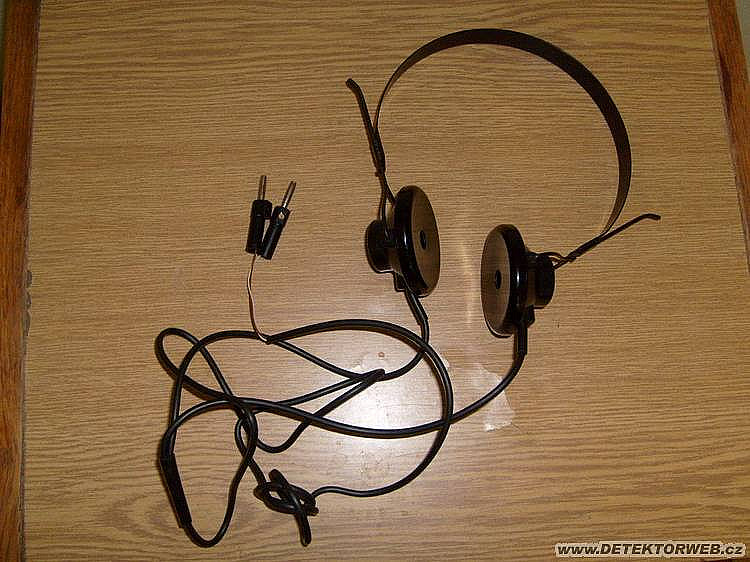

Tie svorky hore su na pripojenie sluchadiel. Medzi svorkami je znacenie T. Ale to s tym merakom tiez nie je zle. Dava to zmysel. Skusim to asi poskladat z 9V baterii alebo pohladam nejaky vykonnejsi clanok. Aky anodovy sietovy zdroj to pouzivas? Nieco zo stareho elektronkoveho radia? Nemas od toho schemu? Pre skusku by ma to asi vyslo lacnejsie ako kupovat tolko baterii. Vdaka

Pid

04. 11. 2007, 10:51

Já používám laboratorní zdroj Tesla BS 275.Ze starého rádia byto taky šlo ale tam je vysoké napětí-okolo 300 V, musel bys to nějak srazit nebo odmotat vinutí sekundáru. Kvůli jednomu vyzkoušení to podle mě nestojí za to, spíš bych zkusil zjistit nějakého radioamatéra v okolí, který by takový zdroj měl. Ať se daří...

nackousko

05. 11. 2007, 07:25

Vdaka Dufam ze ma to nazabije Lovu zdar!

nackousko

04. 03. 2008, 09:16

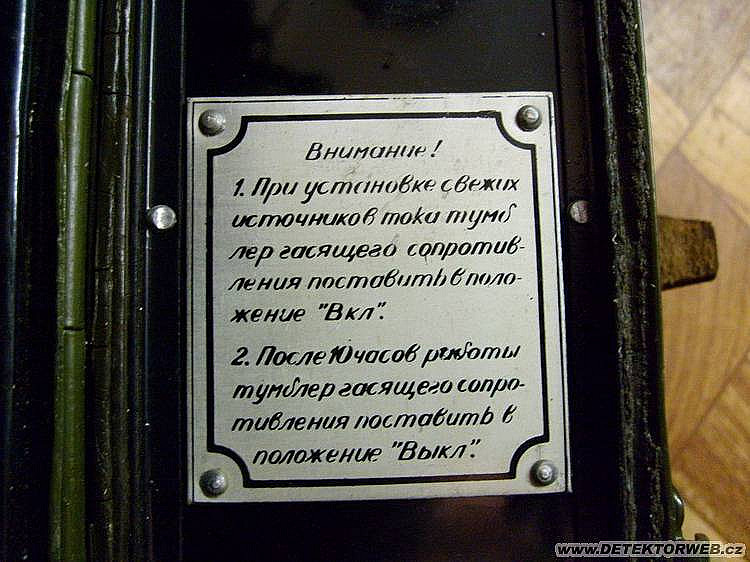

Konecne sa mi podarilo najst na jednej ruskej stranke nejake udaje o napajani pre tento detektor, samozrejme ani tie neboli zarucene spravne ale hlavne ze to funguje: Napajanie zhavenia 1.6V, anodova bateria 70V. Ja som na napajanie zhavenia pouzil 3V (2x bateria D LR20 1.5V, presne to sadne do drziaka) a ako anodovu bateriu som pouzil 90V poskladanych zo seriovo zapojenych 9V baterii. Samozrejme sa to pripaja na konektory +A, -A. Cena za vsetky baterie cca 400,- Sk (cca 12EURO ). Treba sa pohrat s naladenim a dostat frekvencie do fazy, to znamena ze v stave ked detektor nie je pri kove tak je ticho a ak sa v blizkosti objavi kov tak sa ozve ton. Ladi sa to pomocou ladiaceho kolecka a tak isto pomocou ladiaceho kondenzatora ktory sa nachadza pod plechovou krytkou pri ladeni. POUZIVAJTE DOBRE ODIZOLOVANY SRUBOVAK, KOPE TO!!! Pri pouziti novych baterii musi byt prepinac v polohe "ВКЛ" (Zapnute), a az po 10 hodinach sa to prepne do polohy "ВЫКЛ"(vypnute). Najprv som si myslel ze to dokaze najst iba zakopany ale naslo to aj strely z Mosina v hlbke priblizne 8cm.
