Munice pro 4,7 cm Pak K 36 (t)

03. 01. 2008 Autor: Tulda 6707× 15
Zasílám fotografie nalezené munice bez detektoru. Pod označením 4,7 cm Pak K 36 (t) se ukrývá původní škodovácký protitankový kanon vz. 36 ráže 47 mm (zbraň L1), určený jako výzbroj pěchotních srubů a vchodových objektů československého opevnění z let 1935 - 1938. Po okupaci Čech a Moravy v březnu 1939 získala německá armáda 268 kanonů tzv. I série a později rovněž 273 ks z II. série. Tyto zbraně měly být využity pro potřeby Wehrmachtu v opevnění na západní hranici Německa (Západní val) a později v linii opevnění na západním pobřeží Evropy (Atlantický val).
Po získání těchto ve své době špičkových děl je německá armáda pečlivě testovala a poté zavedla do výzbroje jako 4,7 cm Pak K 36 (t). Pro potřeby prvorepublikové armády byly vyráběny dva druhy munice, a to: nárazový granát vz. 36 (NG) a pancéřový granát vz. 36 (PG s dnovým zaplovačem). Pro potřeby Wehrmachtu byly tyto náboje převzaty pod označením 4,7cm Gr. 36(t) (NG) a 4,7cm PzGr. 36(t) (PG), avšak s dalšími úpravami. Literatura se zmiňuje o úpravě NG a PG spočívající v nahrazení jedné vodící obroučky z mědi dvěmi obroučkami ze spékaného železa a dále prodloužení dna PG pro zabudování stopovky. V roce 1940 byla testována jak původní československá munice, tak přechodová munice před zavedením výše uvedených úprav. Testování přechodové munice vybavené jak dvěmi obroučkami z mědi, tak jednou vyrobenou ze spékaného železa, mělo získat odpovědi na přínos těchto úprav. Hlavněmi testovaných kanonů také prošly pro mě neznámé projektily označené 47 -1, 1650 g. Jedná se o střely s tupou špicí, bez náplně o hmotnosti 1650 gramů. Zatím se mi nepodařilo zjistit více informací. Ve hře jsou názvy jako cvičná střela, zastřelovací kulatina, apod. Pokud by někdo z Vás věděl více budu velice vděčný za poznámku v koméntářích pod článkem.

Popisky k fotografiím:
Obr. 01 kanon L1 ve střílně srubu Březinka u Náchoda

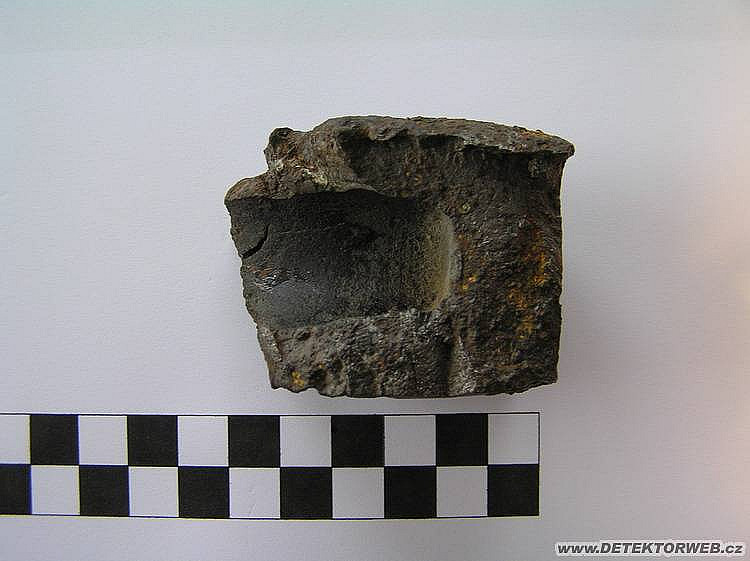

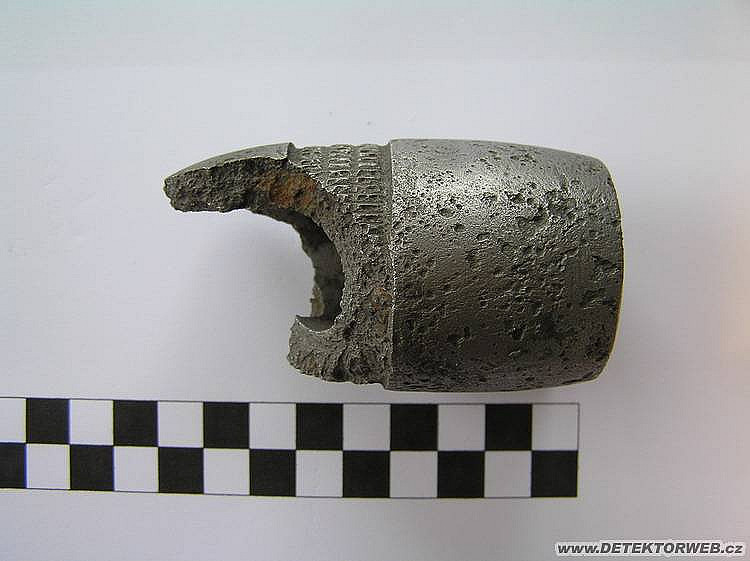

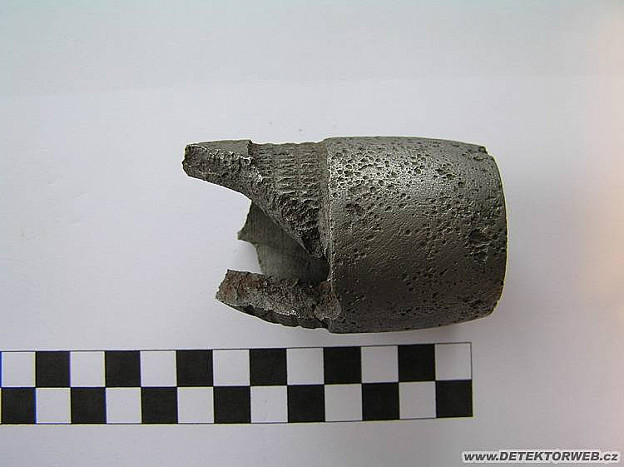

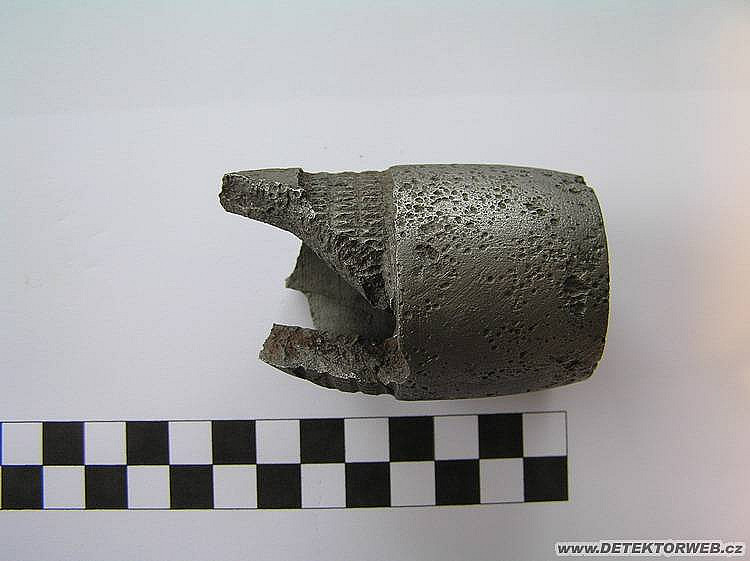

Obr. 02 - 05 nárazový granát

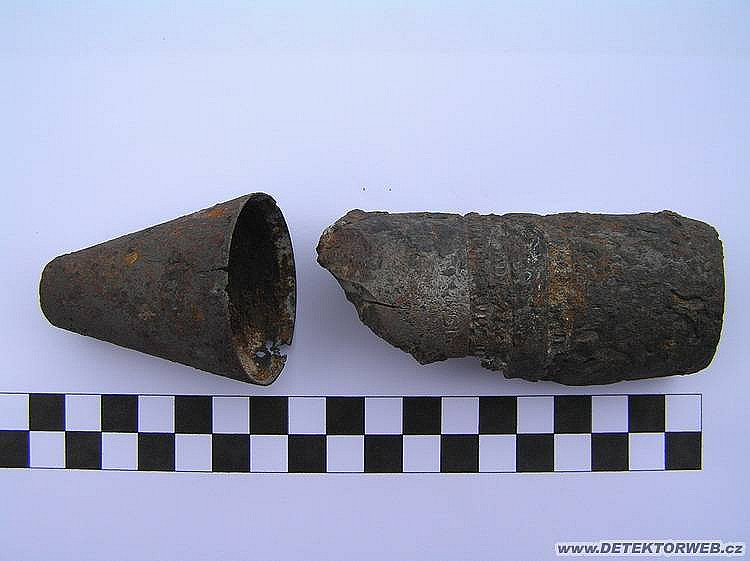

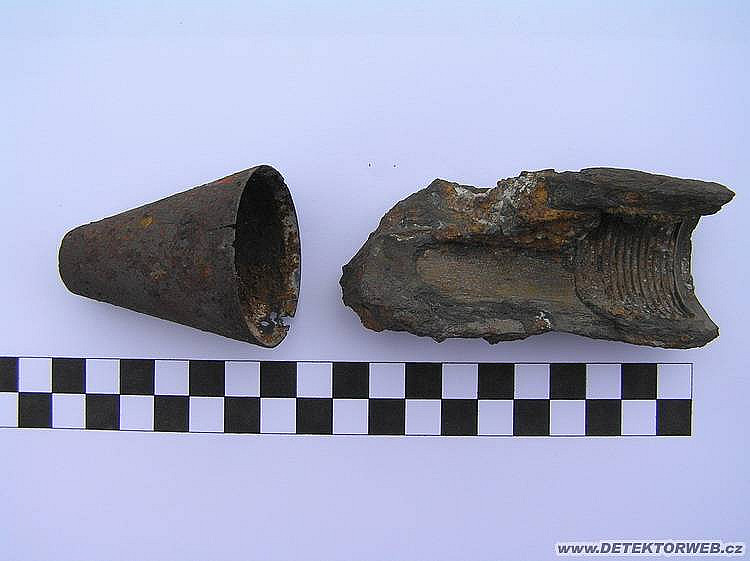

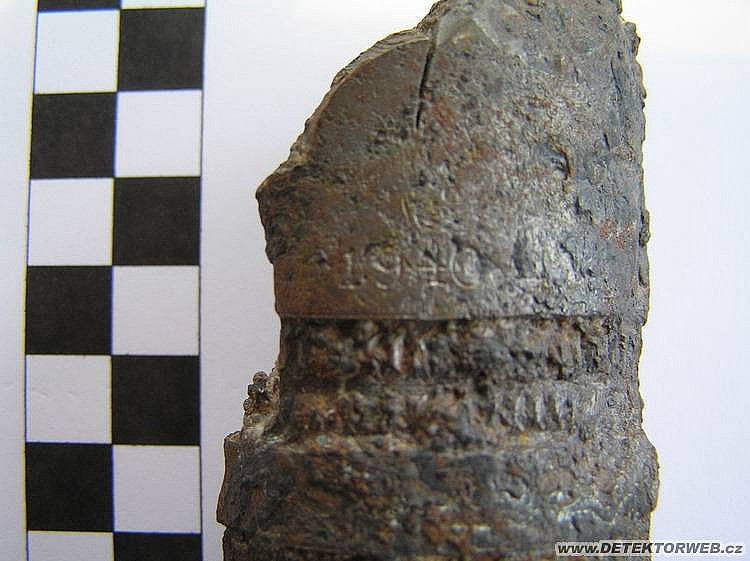

Obr. 06 - 09 pancéřový granát

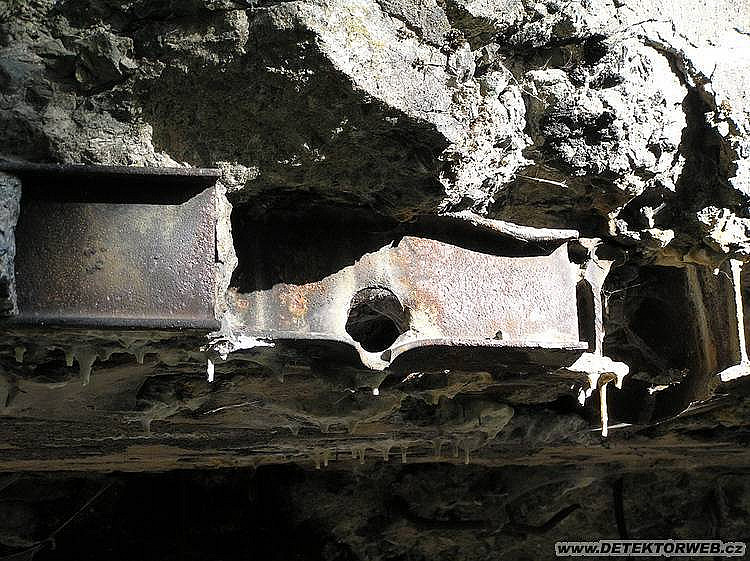

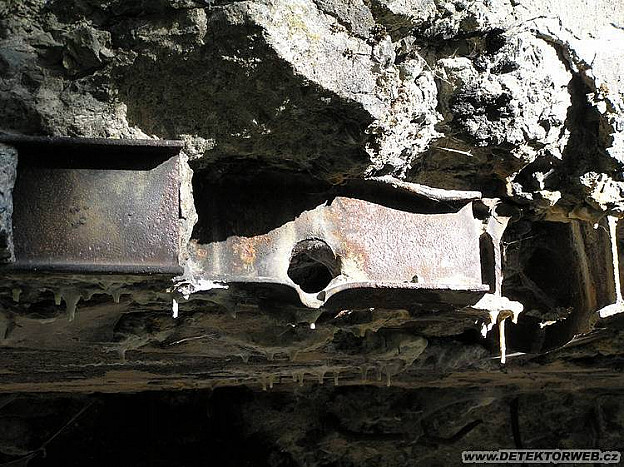

Obr. 10 účinek PG

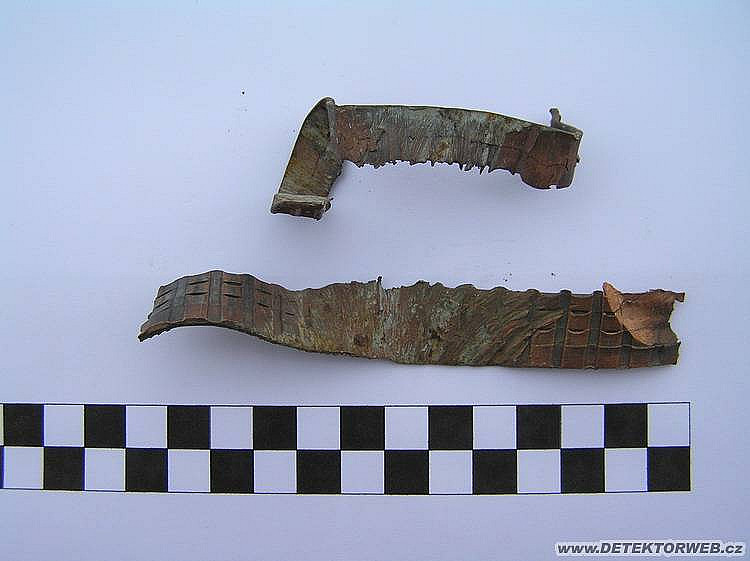

Obr. 11 vodící obroučky (jednodílná, přechodová dvoudílná)

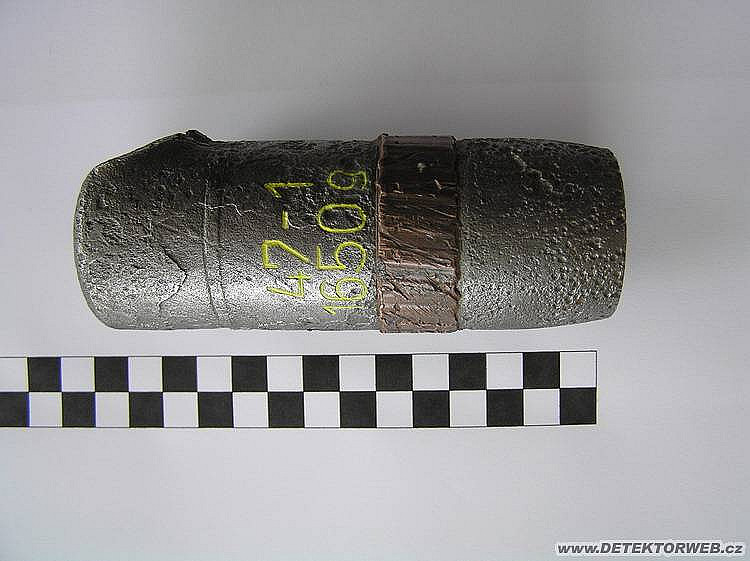

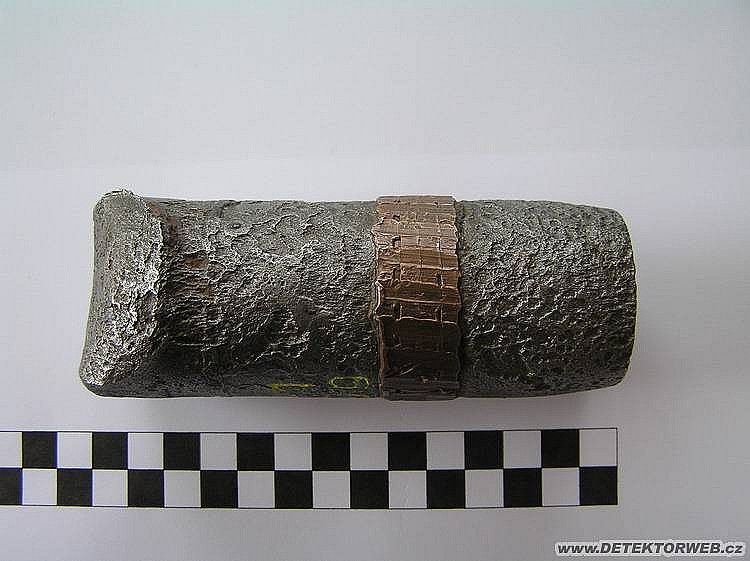

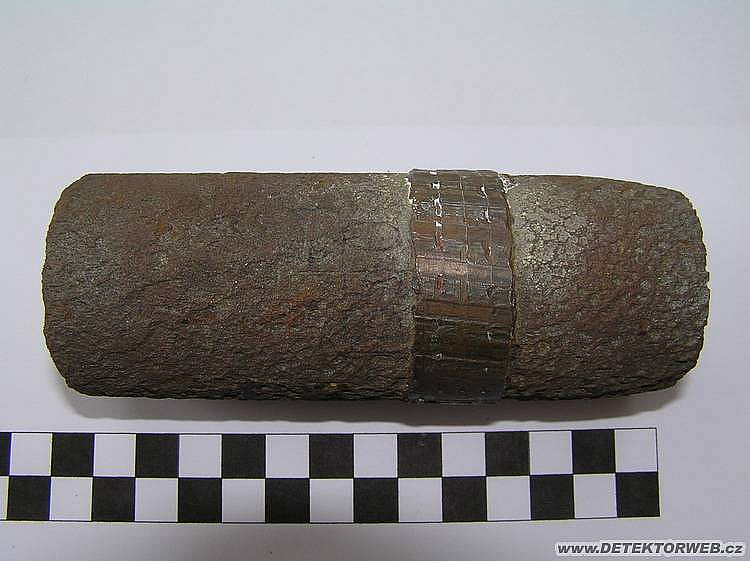

Obr. 12 - 14 neznámá munice 47 -1

Zdraví Tulda

 Autor: Tulda

Komentáře

npr.Džigira

03. 01. 2008, 10:02

ahoj, dovolim si ti trochu poopravit charakteristiku těch střel:

Obr. 02 - 05 tříštivo-trhavý granát
Obr. 06 - 09 průbojný granát (dříve též protipancéřový)
Obr. 12 - 14 škoda, že tady nemáš víc fotek, ale nejvhodnější označení by asi bylo balistická kulatina.

siko

03. 01. 2008, 11:25

Super clanok. Tulda nemas nieco aj o 3,7 cm kanone Skoda A 7, resp o protitankovom kanone tohto kalibru pouzivanom CS armadou. To by bol dalsi super clanok.

Tulda

03. 01. 2008, 16:11

Munici k A7 nemam. Zkus dostupnou literaturu. Okrajově se o ní zmiňují v 21. svazku edice Pevnosti: Československý 4 cm pevnostní kanon vz. 36. Ale je to spíše v souvislosti s jeho pevnostní verzí - tedy zbrani L2.

Balistická kulatina? To zní zajímavě, ale je to skutečně oficiální termín pro tento druh munice? Oba granáty mají další označní na dně a vrchu (špici). Jde o tři oboustranné šipky směřující vše a do středu granátu. Fotky bych kdyžtak opatřil...

MG34

03. 01. 2008, 17:09

Tulda, npr. Džigira:Podle mě nepřesný výraz "pancéřový granát", vznikl doslovným překladem německého:PANZERGRANATE...

Gambáč

03. 01. 2008, 18:42

Tulda nejsi z KT?

Tulda

04. 01. 2008, 07:39

Pan npr. je zřejmě "odborník" přes "termíny" ale jeho terminologii mu neberu, i když nemá pravdu. Vycházeje z terminologie výrobce jde o "ostrý pancéřový granát (náboj) vz. 36" a pokud se týká nárazového (tříštivotravého) je to prostě další možný název. Nikoliv jediný a v terminologii výrobce se ani neuvádí. Přesto mu děkuji za příspěvěk.

KT? Netuším co se pod tím skrývá. Jsem z HK a původem z Žbk.
Zdraví Ota Jirků

npr.Džigira

04. 01. 2008, 13:01

Tulda: mluvíme každý jiným jazykem o témže, já vycházím ze současné obecné charakteristiky Tebou prezentované munice. Výrobní označení je poplatné době vzniku, samozřejmě. Balistická kulatina je termín normálně používaný, jedná se o střely zpravidla válcového tvaru používané ke zkouškám nábojek nebo ke zkoušení brzdovratných systemů kanonů...

siko

04. 01. 2008, 13:09

Tulda dik. Ale asi nezozeniem 21. svazek edice Pevnosti: Československý 4 cm pevnostní kanon vz. 36. Ak by si to nekedy spacoval, tak urcite zoznes uspech, teda aspon u mna na 1000 percent. Dik aj za toto.

Mogutu

04. 01. 2008, 20:03

tak možná bych zkusil při hledání těchto kousků střelnici ss u vyškova, její část je už mimo vojenský prostor a vídám tam spoustu hledačů tak nevim jak pochodili... ale jsou tam bunkry který sloužili pouze k ovládání lanoví terčů...

MG34

05. 01. 2008, 10:34

Mogutu:Mrkni do mých článků. Dost zbytků munice se tam válí volne na terénu.
Detík ani netřeba;-)

Tulda

05. 01. 2008, 17:57

Knihu Pevnosti sv. 21 je možné objednat na webu www.bunkry.cz, cena 100 Kč. O kanonu ráže 37 mm toho více než je v knize nevím. Nerad bych tu jen přepisoval kapitolu...

Info o balistické kulatině mě velice zaujaly. Na netu jsem o tom nic ale nenašel. Vystřelovalo se to na tupo, nebo se používaly nějaké nástavce na předek? Za případnou odpověď moc děkuji.

Tulda

siko

07. 01. 2008, 16:15

TULDA DIK

Glassmine

11. 01. 2008, 20:07

Na Ostravsku je týchto projektilov dosť... Aspoň podľa toho, že sa ich už podarilo kopnúť aj takému smoliarovi, ako som ja

Glassmine

11. 01. 2008, 20:08

Inak super článok

kodus

27. 05. 2008, 14:20

Foto 12-14 by mohly být nastřelovací projektily. Stejné jsem vyděl u nastřelování leteckého kanonu. Dle info od mechaniků co nástřely prováděli mají mít nepatrně větší průměr a díky tomu "roztáhnou" hlaveň, říkali tomu přepětí hlavně – nebo tak nějak. Po určitém počtu výstřelů se nástřel musel opakovat. Nejsem žádnej odborník, tak doufám že nepíšu moc nesmysly.
