Návod na stavbu dohledávačky

25. 05. 2015 Autor: xindl 9796× 14

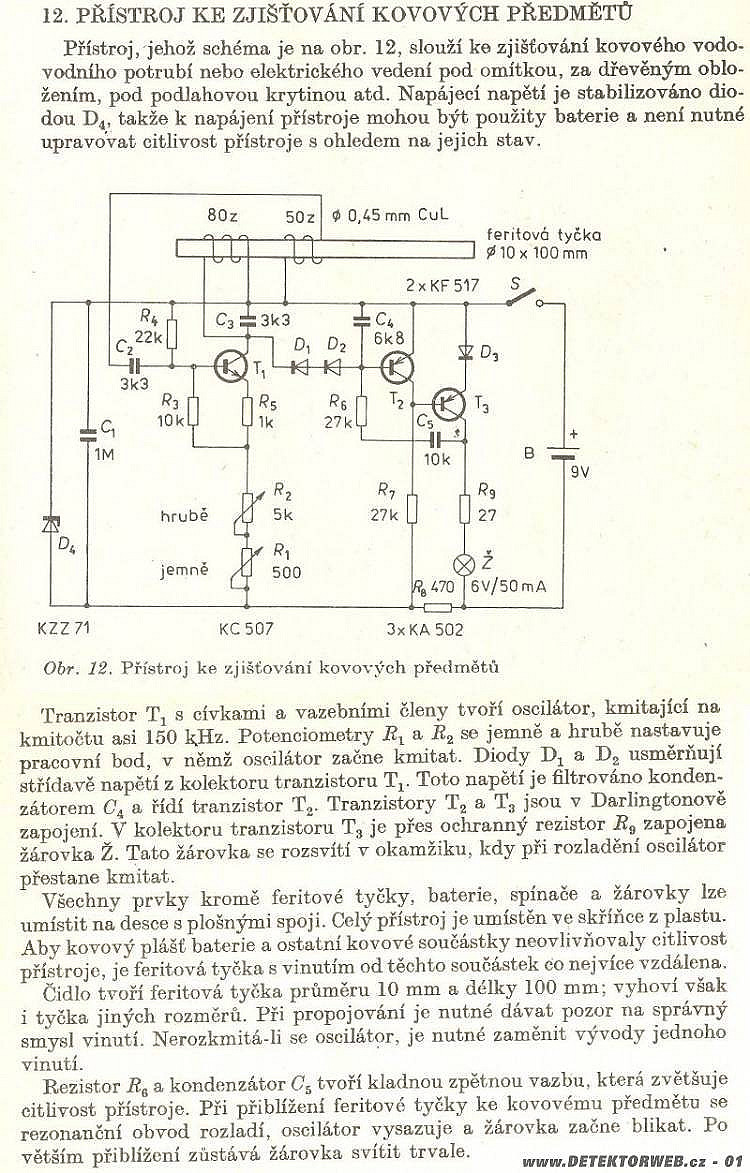

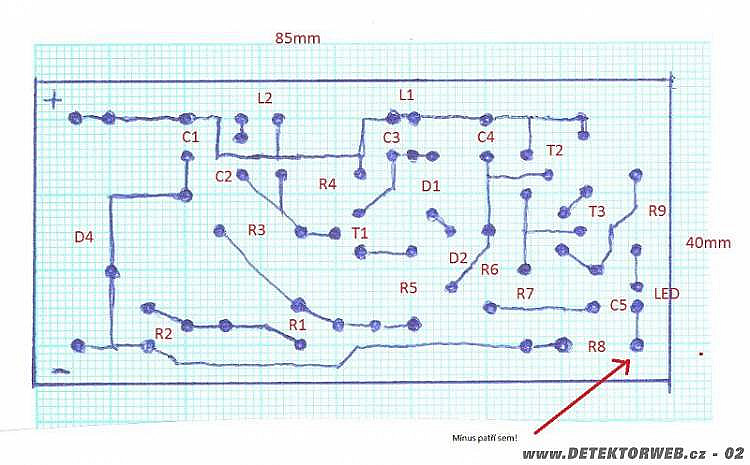

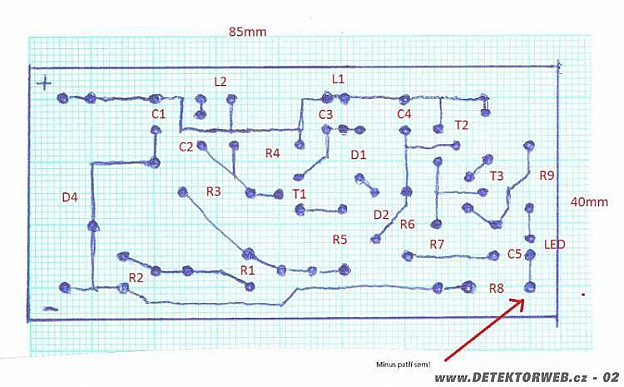

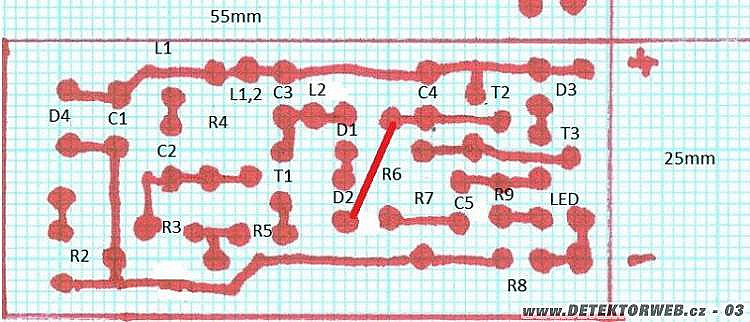

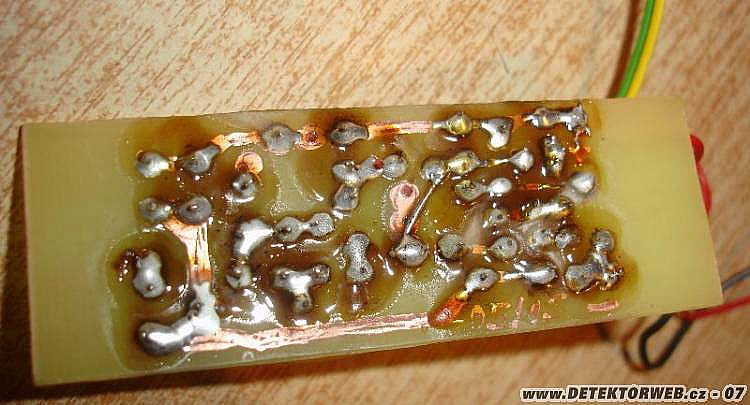

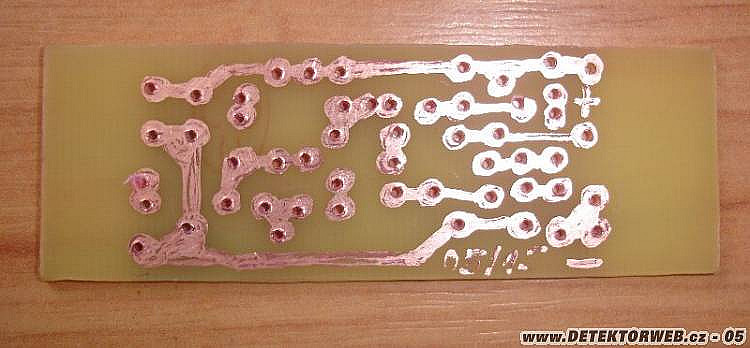

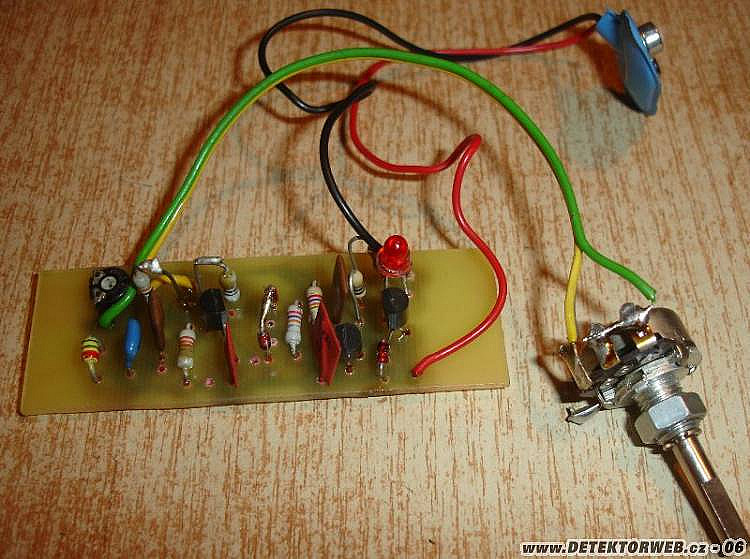

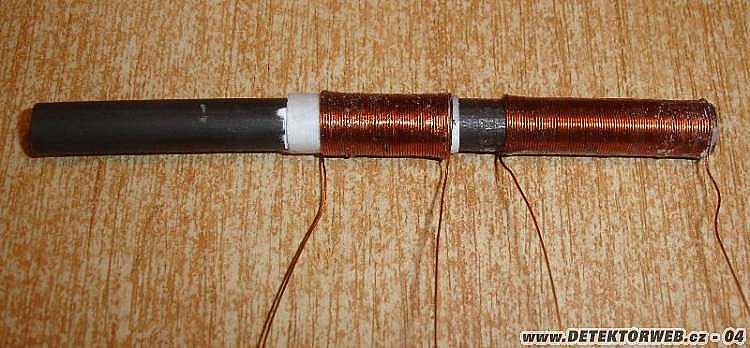

Schéma bylo publikováno v knize "Amatérská elektronika v domácnosti a při rekreaci". Návrh plošného spoje jsem udělal jen tak od oka, ale vystačí, každopádně by se dal podstatně zmenšit, dost místa lze ušetřit také použitím modernějších součástek. Komu by se nechtěl vyrábět, nebo neví jak, stačí součástky napíchat do tvrdého papíru a druhé straně spájet za nožičky. Původně na desce byly dva trimry, ale kvůli potřebě občasného doladění jsem namísto R1 použil potenciometr. Hodnoty obou nejsou kritické, jen potenciometr je třeba použít kvalitní, jinak se jemné doladění nebude moc dařit. Žárovku jsem nahradil LED diodou, výběr je na fantazii každého, jen pozor na polaritu, odpor R9 jsem zvětšil na 470R, možno použít menší, zvětší se svítivost diody, což se vyplatí na přímém slunečním světle, ale zkrátí se životnost baterie. kondenzátor C1 se mi zdál zbytečně předimenzovaný, dal jsem menší. Větší cívku začněte navinovat co nejvíc k okraji tyčky, zvětší se citlivost, menší cívku naviňte na papírek, aby se dala posunovat, můžete si pak dodatečně citlivost zvětšit, nebo zmenšit. Krabičku si můžete koupit v obchodě se součástkami (okolo 50,- Kč), velikost vyberte tak, aby anténa byla alespoň několik centimetrů od kovových součástek a spojů. Spínač je ze starého PC zdroje. Na leptání spojů používám chlorid železitý. Občas někdo zatouží po staré podkově, tak nějakou rezavou vezmu, odrbu z ní ve vodě kartáčem hlínu a přes noc naložím do kyseliny chlorovodíkové (solné). Ráno je vanička plná chloridu, má takovou medovou barvu a je hustější než původní kyselina. Stačí tam namísto podkovy dát nakreslený spoj a za pár minut je pěkně vyleptaný. Tak jsem se nakonec dostal k návrhu modernější varianty, návrh desky, fotku plošáku a osazené desky přikládám nakonec. Některé součástky jsem dal nastojato.

Seznam součástek:
R1 - potenciometr 500 - 1000 ohmů
R2 - trimr 4k7 - 6k8
R3 - 10k
R4 - 22k
R5 - 1k
R6, 7 - 27k
R8, 9 - 470
C1 - 220n svitkový, nebo keramický
C2, 3 - 3n3 keramický
C4 - 6n8 keramický
C5 - 10n keramický
D1 - D3 - KA502 (1N4148)
D4 - KZZ71 (BZX83V006.8, nebo jiná zenerka s napětím okolo 6,7V)
T1 - KC507 (BC546, BC547)
T2, 3 - KF517 (BC556, BC557, BC558)
Ž - nahrazena LED diodou
