Nějaké elektro

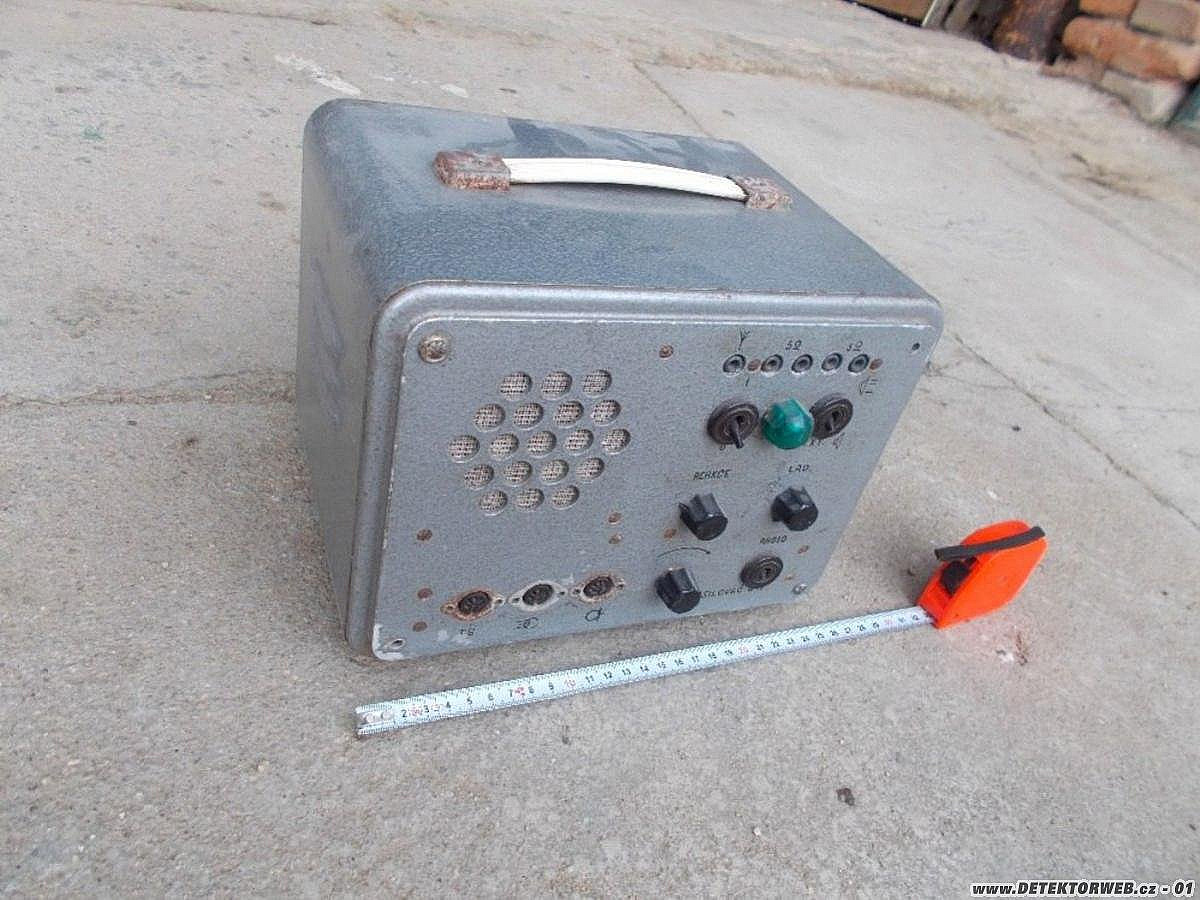

Je to nf zesilovač pro zesílení signálu z gramofonu, magnetofonu a mikrofonu pravděpodobně z teslácké soupravy přístrojů pro školy. Nějaký šikula si do něho přibastlil rádio...

Díky moc :-) M.

Příposlech místního nebo školního rozhlasu

Jogr: Díky též :-)

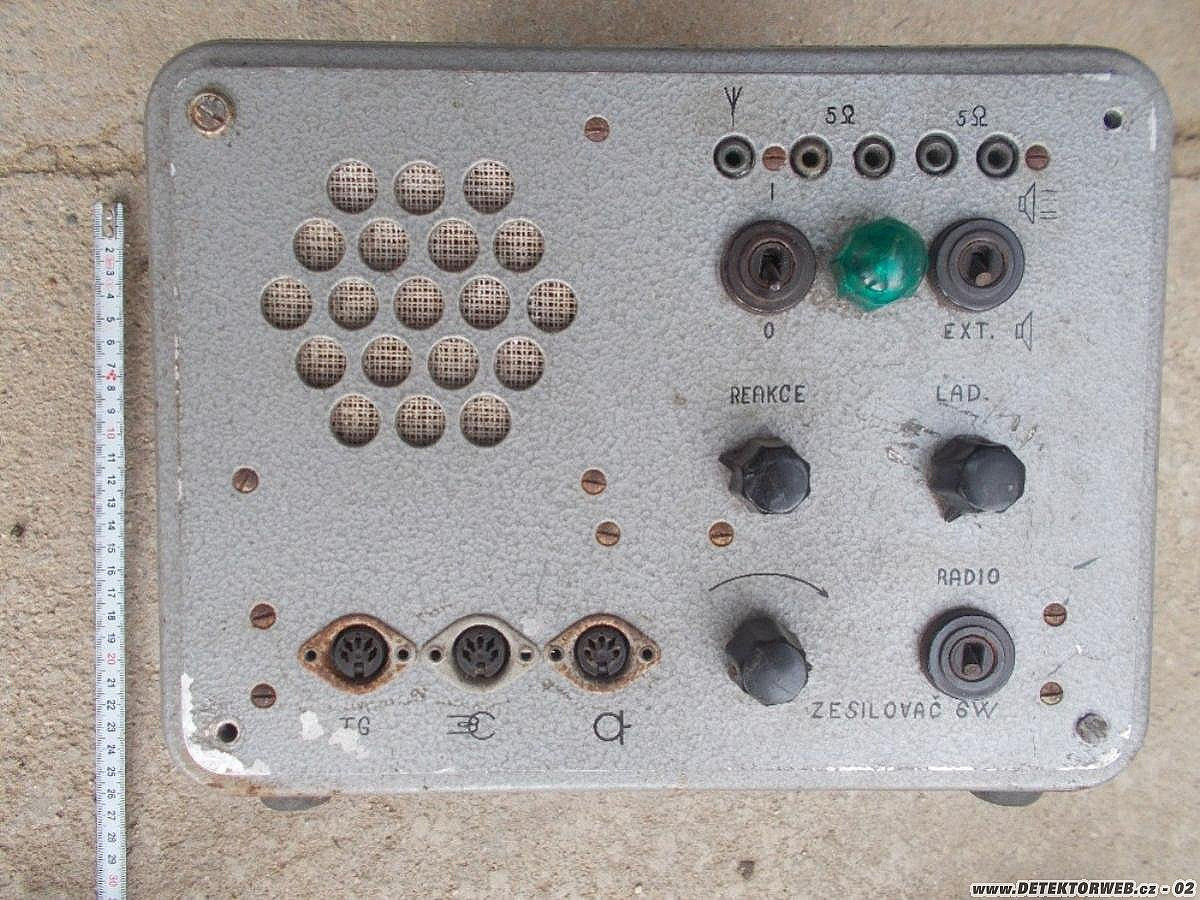

Nikdo si nic nepřibastlil. Rádio s jedním rozsahem (asi střední vlny, pokud chytíš ČRO1 na 270kHz z Topolné) je od výroby součástí této bedýnky. Což naznačuje přepínač, který v jednom směru umožňuje připojit vstup zesilovače 6W mono na zabudované rádio a v druhém na vstupy, kterými může být přenoska gramofonu, magnetofon anebo mikrofon. Jedná se zřejmě o jednoduchý superreakční přijímač, jak naznačují potenciometry reakce a ladění. Nad nimi zleva se připojuje anténa (stačí kus drátu s s radiotechnickým banánkem) a dva výstupy na externí reproduktory o impedanci 5 ohmů. O tom, že by se tam připojoval nějaký rozhlas byť místní anebo školní tam nevidím ani slechu ani dechu, alespoň z těchto fotografií. Za mých mladých let byly některé školní gramofony bez anebo s nefunkčním zesilovačem. Tam tato souprava mohla dávat smysl. Taky je na ní možné žákům vysvětlit funkci antény, zesilovače, rádia a externích reproduktorů. Samozřejmě za předpokladu, že učitel fyziky byl dostatečně fundovaný.

Možná, že pan Schejbal z Tesláckého muzea o existenci této legrácky ani netuší. Pro jistotu link:
http://pardubice. idnes.cz/soukrome-muzeum-shromazduje-vyrobky-zanikle-tesly-fyn-/pardubice-zpravy. aspx? c=A140826_2093851_pardubice-zpravy_jah
případně tento link:
http://artycok. tv/28112/noz-soukroma-muzea-petr-schejbal-tesla-prelouc

fany1: Zajímavé.. díky M.

NF ZESIK 6W NIC MOC
