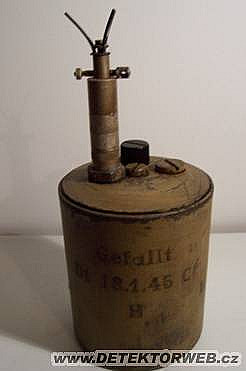

Protipěchotní šrapnelová mina Sprengmine 44 (S.Mi. 44)

V roce 1944 začala výroba podstatně modernizované a zjednodušené šrapnelové miny SPRENGMINE 44 (S. Mi. 44).

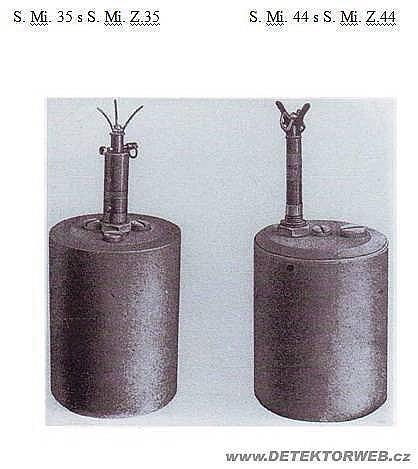

Jestliže však v S. Mi. 35 byly použity pro iniciaci hlavní nálože tři zážehové rozbušky s prachovými zpožďovači, v mině S. Mi. 44 byl použit 1,2 ÷ 1,5 m dlouhý odtrhovací drát, propojující dno pouzdra miny se sekundárním rozněcovačem ve výmetném šrapnelovém tělesu.
Mina byla zprvu adjustována tahovým rozněcovačem Z. Z. 42, nebo tlakovým S. MI. Z. 35. Nicméně, brzo se začal používat univerzální rozněcovač S. Mi. Z. 44, který se mohl používat jako tlakový, nebo tahový s jedním i dvěma nástražnými dráty.
Výroba S. Mi. 44 nabíhala postupně a pozvolně nahrazovala produkci min S. Mi. 35. Celkem bylo v roce 1944 ( S. Mi. 35 + S. Mi. 44) vyrobeno 3 233 000 kusů obou typů těchto šrapnelových min. V roce 1945 stačil německý průmysl dodat ještě 193 000 S. Mi. 44. V řadě zdrojů bývá tato mina označována také jako S-Mine 44, Schrapnellmine (Smi-44), Schützmine 44.

Určení : K ničení živé síly protivníka, kontaktní, tlaková, tahová, s možností iniciace el. palníkem, kovová, se šrapnelovým účinkem

TTD :

celková hmotnost......................................... 4,5 kg
hmotnost trhaviny............................... 180 ÷ 450 g
hmotnost výmetné náplně…... ………………….. 50 g
výška těla..................................................... 130 mm
průměr......................................................... 102 mm
smrtící účinek……………... …………... do 15 ÷ 20 m
aktivační tlak.............................................. 2 ÷ 5 kg
aktivační tah……………………. …………... 3 ÷ 5 kg
rozněcovač................................................ S. Mi. Z. 44, S. Mi. Z. 35 (Z. Z. 35, Z. u. Z. Z. 35, E. S. Mi. Z. 40, Z. Z. 42)
barva......................................... …………feldgrau, špinavě-žlutá, fermež, bez nátěru.

Miny S. Mi. 44  byly expedovány v dřevěném rámu po 3 ks. Rozněcovače, rozbušky, dvojcestné spojky tvaru T, nástražné dráty a montážní klíče byly dodávány v dřevěném truhlíku po 9 ks.

Konstrukce a činnost :

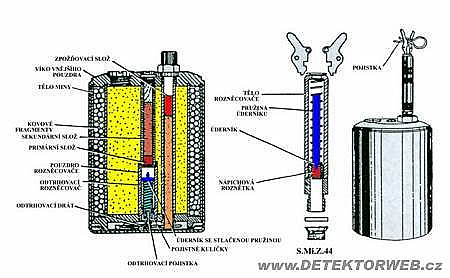

1. Konstrukce miny

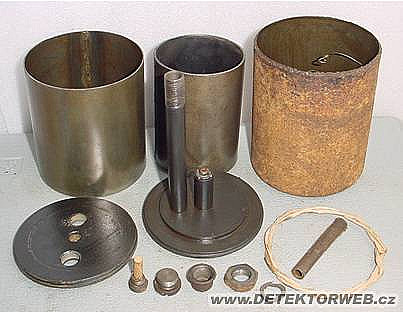

• S. Mi. 44 se skládá z  kovového těla ve kterém se nachází výmetné pouzdro a v něm vložený malý a velký válec, mezi jejichž stěnami je uloženo 320 ÷ 340 kovových šrapnelových kuliček o průměru 8 ÷ 10 mm.
• Středem výmetného pouzdra prochází centrální trubice se sekundárním odtrhovacím rozněcovačem a rozbuškou; mimo osu uložená trubice s jímkou rozněcovače, zpožďovačem a výmetnou náplní černého prachu. Výmetné pouzdro je laborováno tritolem, melinitem, jiné náhradní trhaviny.
• Odtrhovací lanko je jedním koncem připevněno ke dnu kovového těla a druhým koncem k úderníku odtrhovacího rozněcovače.
Miny z pozdější výroby mohou obsahovat místo šrapnelových kuliček sekané železo, drát, vadné samopalové střely atd.

Minu lze adjustovat

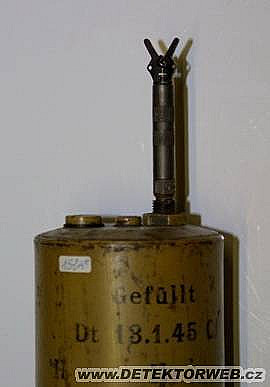

• tahovým/tlakovým rozněcovačem S. Mi. Z. 44

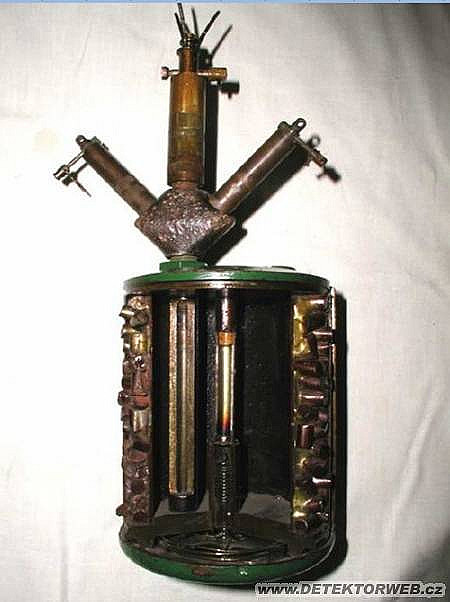

• tlakovým rozněcovačem S. Mi. Z. 35 tahovým rozněcovačem Z. Z. 35, nebo Z. Z. 42 s dvojcestnou spojkou tvaru T (jako v mině S. Mi. 35)
• elektrickým rozněcovačem E. S. Mi. Z. 40. Tento rozněcovač lze doplňit zvláštním přechodovým mechanismem, které dovoluje připojit pomocí el. vodičů k centrálnímu rozněcovači E S. Mi. Z. 40, adjustovanému v mině, až 18 rozněcovačů tohoto stejného typu, umístěných ve vzdálenosti několika metrů od centrální miny.
• elektrickým palníkem

2. Činnost miny
• Po iniciaci rozněcovače dojde k zažehnutí zpožďovače.
• Po jeho prohoření tlak spálených plynů výmetné slože vymrští výmetné pouzdro do výšky 1,2 ÷ 2,5 m.
• Napnutím odtrhovacího drátu dojde k povytažení těla úderníku ze spodního konce centrální trubice a v důsledku toho k vypadnutí pojistných kuliček.
• Uvolněný úderník je silou stlačené pružiny vržen proti rozbušce.
• Způsob uložení : zapuštěně do terénu s vyčnívající horní částí rozněcovače.
