Půdovka

06. 05. 2010 Autor: candies 6771× 15

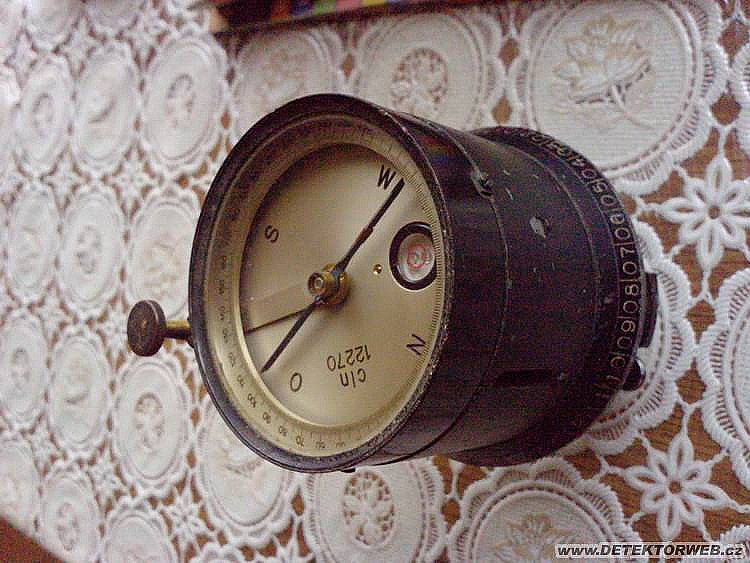

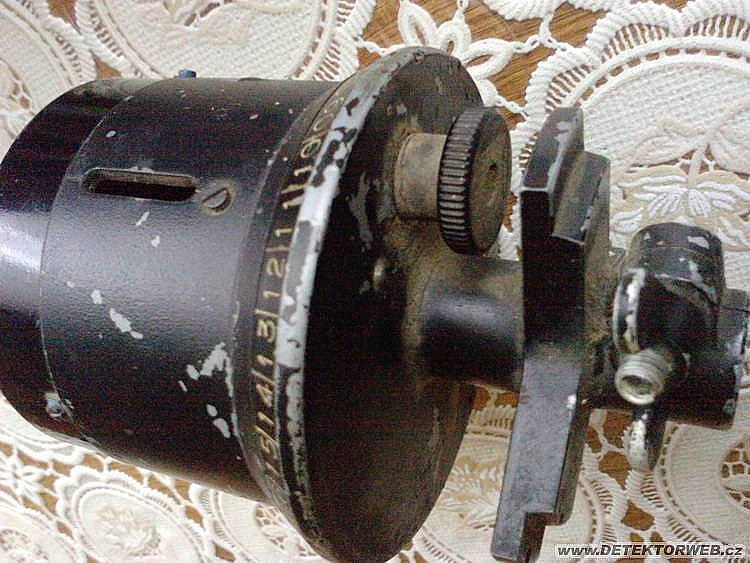

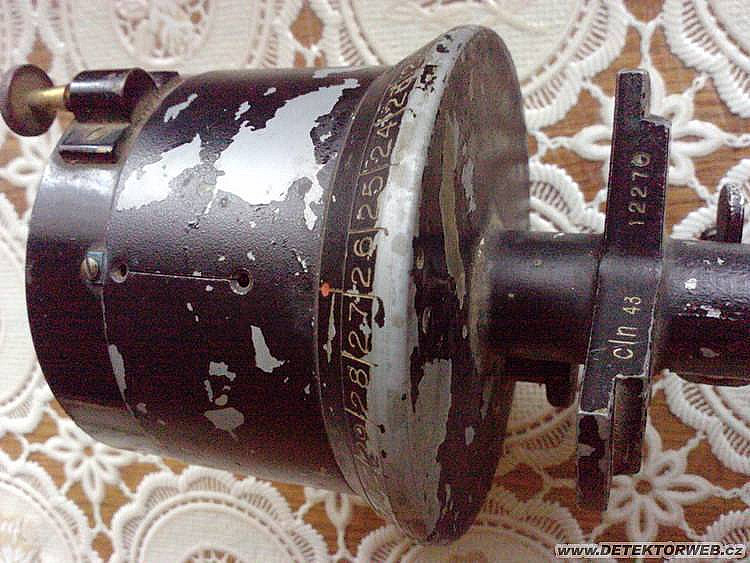

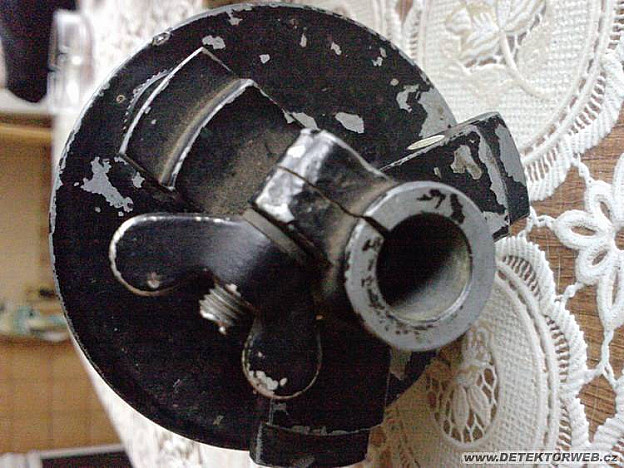

Zdarec lidi můžete mi někdo dát bližší info k tomuto předmětu prý to je nějáký zaměřování pro dělostřelectvo nebo co.. Mějte se!

Andreas

 Autor: candies

Komentáře

Strojař

06. 05. 2010, 10:56

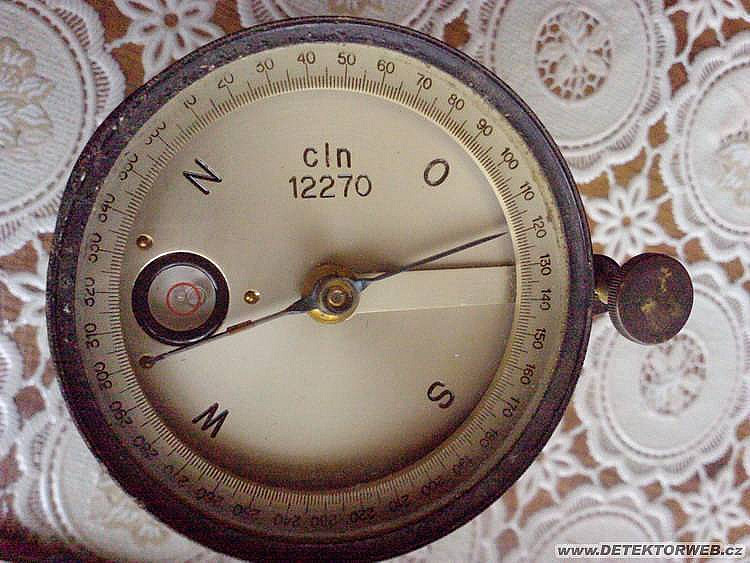

Podle toho, že stupnice je ve stupních a ne v dílcích bych to viděl na civilní přístroj. Řekl bych pro geodety.

Stauffenberg

06. 05. 2010, 11:20

kompas z něčeho

walker

06. 05. 2010, 12:29

Kompas. řekl bych že lodní. Dle výrobce Německý rok 43. Takže Nord N -sever, Süd S jih.....

Baar

06. 05. 2010, 18:44

walker: Lodní kompas s bublinou... to by to moře muselo být zamrzlé.

Baar

06. 05. 2010, 18:48

walker:lodní kompas s bublinou? To by to moře muselo být zamrzlé.

Lothar

07. 05. 2010, 02:08

Jestli je k mání, ozvi se (výměna není trestná... )

Adolf Bleichert

07. 05. 2010, 14:45

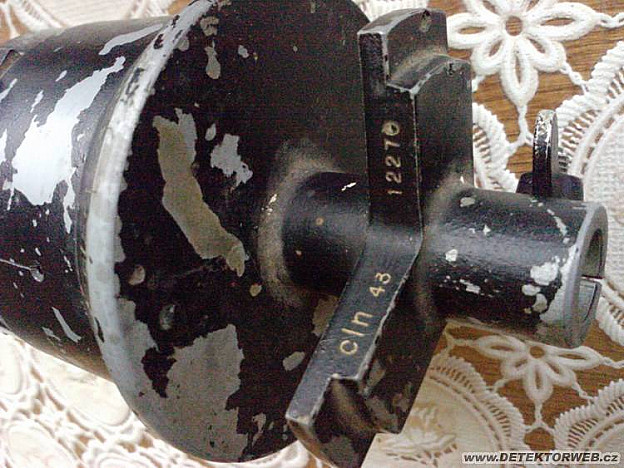

Je to samozřejmě tzv. záměrná busola. V čsl. armádě se používala záměrná busola vz. 15, vyráběl ji např. Goerz v Bratislavě. Tato je německá, rok výroby 1943, výrobce (kód cln) = Ed. Sprenger, Optisch-Mechanische Werkstätten, Berlin SW 68, Alte Jacobstraße 6

Strojař

07. 05. 2010, 15:30

Adolf Bleichert: Jsi trochu vedle. 1) dělostřelecká zaměřovací buzola má spřaženou optiku. 2) Jak jsem psal již níže, dělostřelectvo měří v dílcích a ne ve stupních. Němci 6400 dílců, SSSR 6000 dílců. Jeden dílec pak odpovídá přibližně úhlu 1m na 1 km. Pokud chceš vidět skutečné německé buzoly, tak se podívej sem: http://news. webshots.com/album/128362688VgwwGZ? start=0. Zmiňované kousky jsou na stranách 1 a 2. Toť vše.

Strojař

07. 05. 2010, 15:34

Adolf Bleichert: pro upřesnění dělostřelecká buzola je v angličtině Aiming circle. Abys to na té stránce našel.

Andetek

07. 05. 2010, 15:45

Lothar na výměnu by byla napiš mi na mail >> once. emperor@seznam.cz

Adolf Bleichert

07. 05. 2010, 16:51

Add. Strojař. Geehrter Volksgenosse, myslím, že zde nejsme od toho, abychom se hádali, každý jest tvorem omylným. Porovnával jsem tento přístroj pouze s naším vz. 15, až na stupnici v dílcích, jinou konstrukci průhledítka a další nepodstatné detaily je to vzhledově i funkčně to samé. Na vz. 15 se dalo připevnit polní kukátko vz. 9/13, které tak nahradilo "mechanické" průhledítko. Přístroj obdobné konstrukce, jako je ten na obrázku, ovšem od firmy bratří Wichmannů rovněž z Berlína lze spatřit zde: http://www.compassmuseum.com/images/geo2/cross_cyl_wichmann_gr. jpg
Výrobce toho zde je, jak už jsem psal Ed. Sprenger, Optisch-Mechanische Werkstätten, Berlin SW 68, Alte Jacobstraße 6
Richtkreis 31 je konstrukčně samozřejmě trošku jinde.

Strojař

07. 05. 2010, 19:25

Adolf Bleichert: kolego, skutečně je to tak, že tady to není na to, aby se dva hádali, když se třetí ucházel o radu. A proto si myslím, že rady nebo informace by měly být dávány s čistým svědomím. Ale když naopak dva spojí svoje síly, může z toho něco vzejít. Takže díky tobě jsem poznal tu stránku, kterou jsi níže poslal a přístroj, nejen jeho fotku si našel. A tam píšou informaci pro
Andreas: Měřící přístroj vyvinutý pro měření pravých úhlů v jednoduché verzi a libovolných úhlů ve zdokonalené verzi. Odpovídající název v němčině je Kreukopf nebo Winkelkopf. Jednoduchá verze existuje buď v osmihranném nebo válcovém provedení (tvar doporučený Morinem). Je tvořen dutým tělesem se zaměřovacími štěrbinami v nichž je napnuta koňská žíně. Každá štěrbina koresponduje s druhou proříznutou na protější straně v odpovídající výšce, takže může být zaměřena vodorovná plocha.

Strojař

07. 05. 2010, 20:46

Oprava: Kreuzkopf

walker

13. 05. 2010, 11:24

Pardon detailně sem to nestudoval a bublinu přehlédl. sipu popel na hlavu

Strojař

13. 05. 2010, 19:48

Andreas: Od 6.5. jsi nebyl schopen se tu prezentovat. To tu diskusi nečteš nebo si z nás děláš plastelínu? Tobě už asi nic hledat nebudu.
