Riechtopf

Německý Wehrmacht používal pro plynový výcvik jak ampule pro zkoušení těsnosti plynových masek (viz. časopis Společnosti pro studium nábojů č. 98/1člán. 98-10) tak zařízení určené k výuce rozpoznávání bojových plynů.

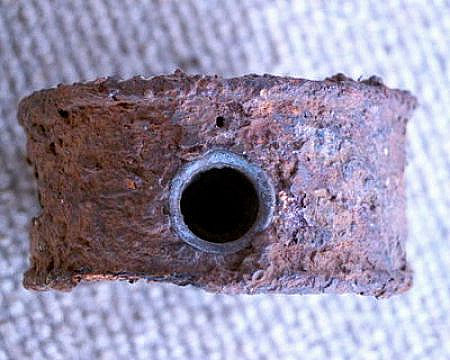

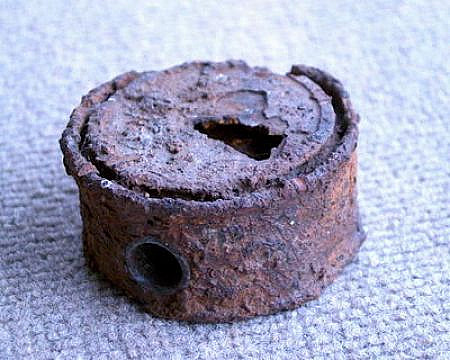

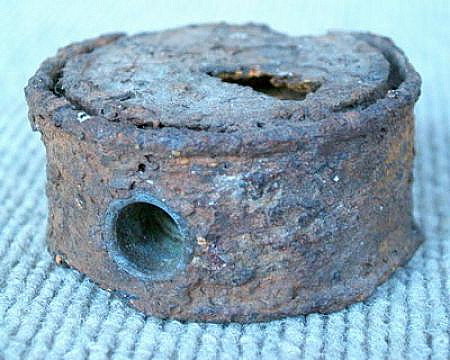

Jde o malou krabičku z lisovaného plechu složenou ze dvou částí - těla obsahujícího hořlavou směs a na ní nalisovanou vložku obsahující malé množství otravných plynů. Na vrchu vložky je zalepený otvor pro únik plynů. Z boku je otvor pro iniciátor hořlavé slože. Otvor je chráněn během transportu bakelitovou krytkou, která má na vnější straně zdrsněný povrch sloužící k iniciaci roznětky.
Celé zařízení funguje na principu malého vařiče, z boku se odejme krytka otvoru jímky pro iniciátor, do ní se po vyjmutí z přepravního obalu vloží iniciátor. Škrtnutím zdrsněnou stranou krytky o roznětku se uvede v činnost iniciátor, ten zapálí hořlavou slož a její žár uvolní otravné plyny. Ty svým tlakem prorazí otvor na vrchu a rozptýlí se do okolí, vojáci musí podle zápachu identifikovat otravný plyn.
V materiálech, které mel jsem k disposici je toto zařízení uvedeno pod názvem „Riechtopf“ (doslovně čmuchací hrnek) přesnější vzorové označení mi není známo. Na bočním papírovém přebalu je varovný nápis: „Bei Verwendung in geschlossen Räumen Lebensgefahr“ (Při použití v uzavřených prostorách nebezpečí ohrožení života) a z vrchu : „Abstand mindenstens 10 m“ (Minimální odstup 10 m).
Z vrchní strany je zařízení opatřeno barevným křížem, který určuje typ otravného plynu.
Zelená -- fosgen, tabun, sarin, Modrá -- adamsit, Žlutá -- yperit, Bílá -- slzný plyn.







Zařízení bylo nalezeno v roce 1997 bývalém výcvikovém prostoru již v zkorodovaném stavu a proto je nutno mnou naměřené údaje brát jako orientační.

průměr…………….......... 60 mm
výška……………......... … 30 mm
váha žárové náplně……. ……40 gr
váha chemické náplně……... 10 gr
celková váha……........... 150 gr
