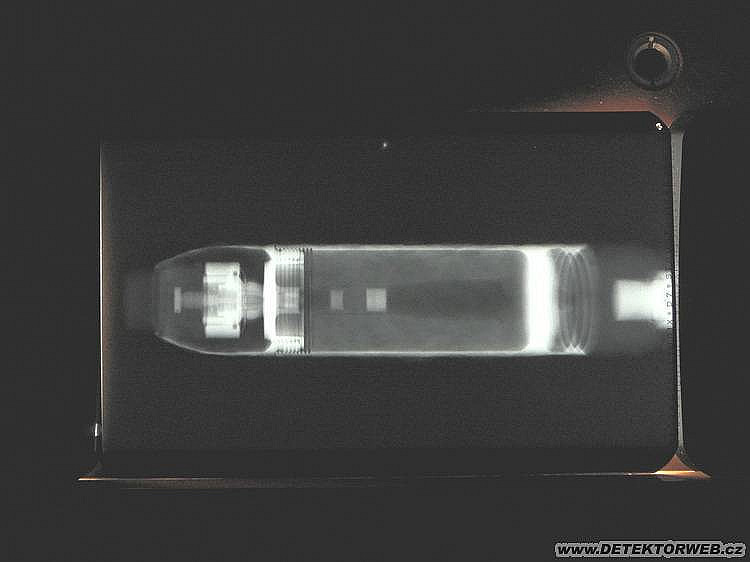

RTG - snímek Gewehrgranate

22. 05. 2008 Autor: marczus 6102× 29

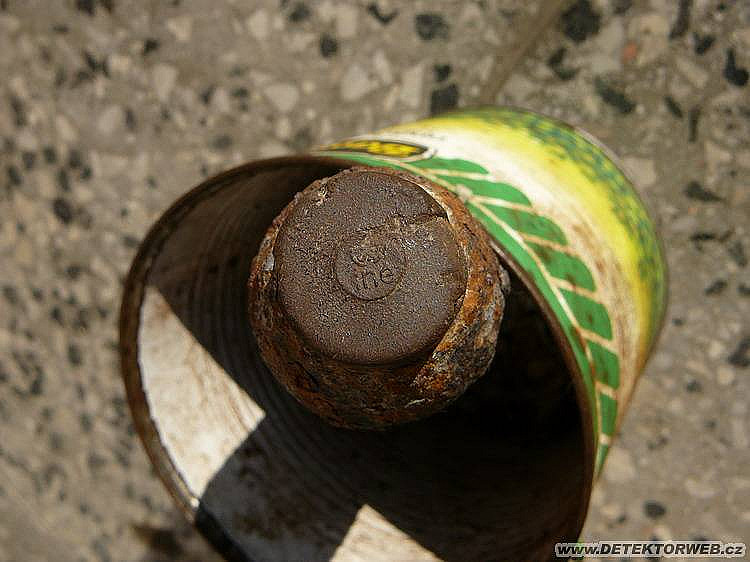

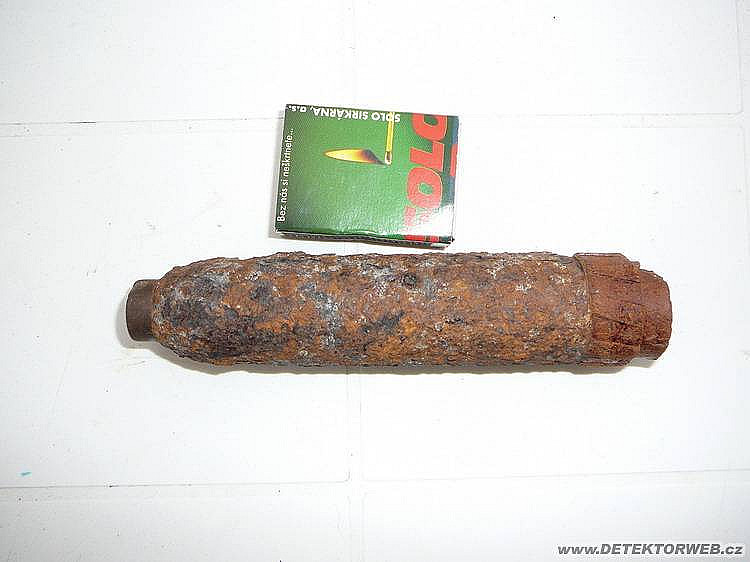

Zdravím všechny hledače a zároveň varuji před manipulací se střelami z granátometu. Jsou odjištěné a plně funkční, viz snímek RTG!!!

 Autor: marczus

Komentáře

lebkoun

22. 05. 2008, 09:46

Paráda, je třeba to ukázat a to je dobře a ještě bych přidal pro některý hazardéry, urvaný hnáty a podobné zranění a dali by snad pokoj.

Witt

22. 05. 2008, 10:04

To jsem nevěděl, že se dá kovová věc takhle pěkně zrengenovat

Kubin

22. 05. 2008, 10:30

Neškodil by popis součástí na rtg snímku. Každopádně varování před manipulací s municí a střelivem platí obecně. Vnitřní mechanika těchhle věcí bývá až nebezpečně zachovalá a většinou i  funkční. Většina výbušnin neztrácí věkem nic ze svých vlastností. Tyhle věci patří do rukou profesionálů, kteří znají jejich konstrukci a funkčnost a vědí co si mohou dovolit při jejich likvidaci a manipulaci s nimi.

vesanec

22. 05. 2008, 11:06

Se taky divým, že se to dá zrentgenovat, když je to celý ze železa

lebkoun

22. 05. 2008, 11:27

Vesanec:Ty se dáš taky zrendgenovat a si celý z masa a kostí. A jak to dělají na letišti?

mafug01

22. 05. 2008, 11:38

vsechno jde prosvitit

Witt

22. 05. 2008, 12:11

Právě, že maso a kosti je pro RTG záření velmi snadno prostupné. Naopak, kdo máte v sobě nějakou tu kovovou součástku, tak asi víte jak to na rentgenech vypadá.
Záření nakonec pronikne i ocelí, jen jsem nevěděl, že se z toho dá pořídit takhle pěkný obrázek.

Andy Green

22. 05. 2008, 12:28

Nejsem žádnej odborník, ale tenhle je nespíš neodjištěnej. Stále tam totiž vidím střižný plíšek, který je při výstřelu přestřihnut tím válečkem a jehla tedy nemá přístup k nábojce. Což je taky pěkně vidět. Jinak s tímhle si fakt nezahrávat. Běžně nejde poznat jestli je vystřelenej nebo ne.

npr.Džigira

22. 05. 2008, 13:21

na jaký mašině jsi to rentgenoval?

tapir

22. 05. 2008, 14:01

Na rentgenovém snímku je vidět, že sestřelitelná objímka, která je podepřena tenkou podložkou je stále na původním místě - při výstřelu dojde vlivem dopředného pohybu granátu k posunu objímky směrem vzad, konce podložky se ohnou zpět a zapadnou do vybrání v objímce (objímka se tak nemůže vrátit na původní místo) a vlivem rotace granátu dojde k rozvinutí spirálové pružiny a jejímu roztažení do stran (prostor pro rozvinutí pružiny uvolnila sestřelitelná objímka) a jehle (úderníku) tedy již nebrání nic v pohybu. Po nárazu granátu na cíl dojde k napíchnutí roznětky a následně výbuchu celého granátu. Z rentgenového snímku je tedy patrné, že se jedná o nevystřelený a zatím zajištěný granát. Toť vše.

jawako

22. 05. 2008, 14:14

zaujímavý príspevok munícia aj po rokoch je stále funkčná

makany

22. 05. 2008, 15:13

Je to krásný záběr a ještě leoší je představa, že jsi to vzal do práce /předpokládám v nemocnici/ a tam na tom takhle makal. Hlavně jestli jsi to uspal.

laky spiders

22. 05. 2008, 15:17

zaujimave. asi pred tyzdnom son nasiel presne asi 7 alebo 8 presne takychto granatov. poslem foto

MIKmik

22. 05. 2008, 15:45

ještě žes to nekop zepředu

savki

22. 05. 2008, 16:57

Materiál, který nejde prosvítít RTG je olovo

aramis

22. 05. 2008, 17:32

laky spiders-tak honem na rentgen!!!

Andy Green

22. 05. 2008, 17:56

tapir: Nemáš náhodou nějakej odkaz na ten typ granátu, který popisuješ? S tím jsem se ještě nesetkal. Zatím vím jen o střižným plíšku a ne ohebným. Díky moc

Andy Green

22. 05. 2008, 18:01

Já hlava. Ještě mail. Díky

tapir

22. 05. 2008, 19:17

Andy Green: Tady je odkaz (stránky jsou v angličtině) - zapalovač je tam rozkreslen a popsána jeho funkce: http://www.wwiibythebook.com/index2.htm? /Germany/Ammunition/Fuzes/Percussion%20Fuzes%20AZ%205075%20AZ%205095/Percussion%20Fuzes%20AZ%205075%20AZ%205095.htm&2
Stejný (nebo mírně odlišný) typ zapalovače byl kromě puškových granátů použit i v jiných druzích munice - např. u střely do Panzerschrecku a po válce i u  granátu do čs. pancéřovky P27.

npr.Džigira

22. 05. 2008, 19:52

tapir: máš v tom mezery byla to T21

Andy Green: není to střižný plech ale zajištění sestřelitelné objímky

Andy Green

22. 05. 2008, 20:16

No musím říct, že s tímhle typem jsem se teda vážně nesetkal. Mám mezery ve vědomostech. Díky za doplnění

tapir

22. 05. 2008, 20:24

npr. Džigira: Máš pravdu, omlouvám se, psal jsem to v rychlosti - byla to tarasnice T21.

mashinepistole

22. 05. 2008, 23:18

tapir, ten zapalovac v tom odkaze nieje s puskoveho granatu, puskovy granat nema poistku na zapalovaci. to bude skor do sreku alebo je to do strely co sa davala spredu na hlaven kanonu, neviem prestne ako sa to vola.

mashinepistole

22. 05. 2008, 23:22

Tot som myslel http://www.inert-ord.net/rod02h/stielgr/index. html

tapir

23. 05. 2008, 10:30

Ano to je pravda, zapalovač v odkaze je ze střely z Panzerschrecku a i z čs. poválečné tarasnice T 21 - od puškového zapalovače se liší právě jenom tím kolíkem nebo pojistkou procházející napříč tělem zapalovače (měl zajistit větší bezpečnost zapalovače při přeravě, před vlastní střelbou se vytáhl). Zapalovač puškového granátu je pěkně rozkreslen na stránkách:
http://www.inert-ord.net/ger03a/gerrg2/mod30/index. html

marczus

23. 05. 2008, 12:07

andy green koukni na moje nalezy))))))) mam jich tam vic

Andy Green

23. 05. 2008, 21:17

marczus: už jsem koukal. Taky jsem se s pár kouskama už setkal.

pufik

26. 05. 2008, 09:32

predpokladam ze to bylo rentgenovano technickym RTGckem nikoliv lekarskym to nema takovy vykon :)

pufik

26. 05. 2008, 09:32

predpokladam ze to bylo rentgenovano technickym RTGckem nikoliv lekarskym to nema takovy vykon :)
