Středověké pružinové nůžky - replika

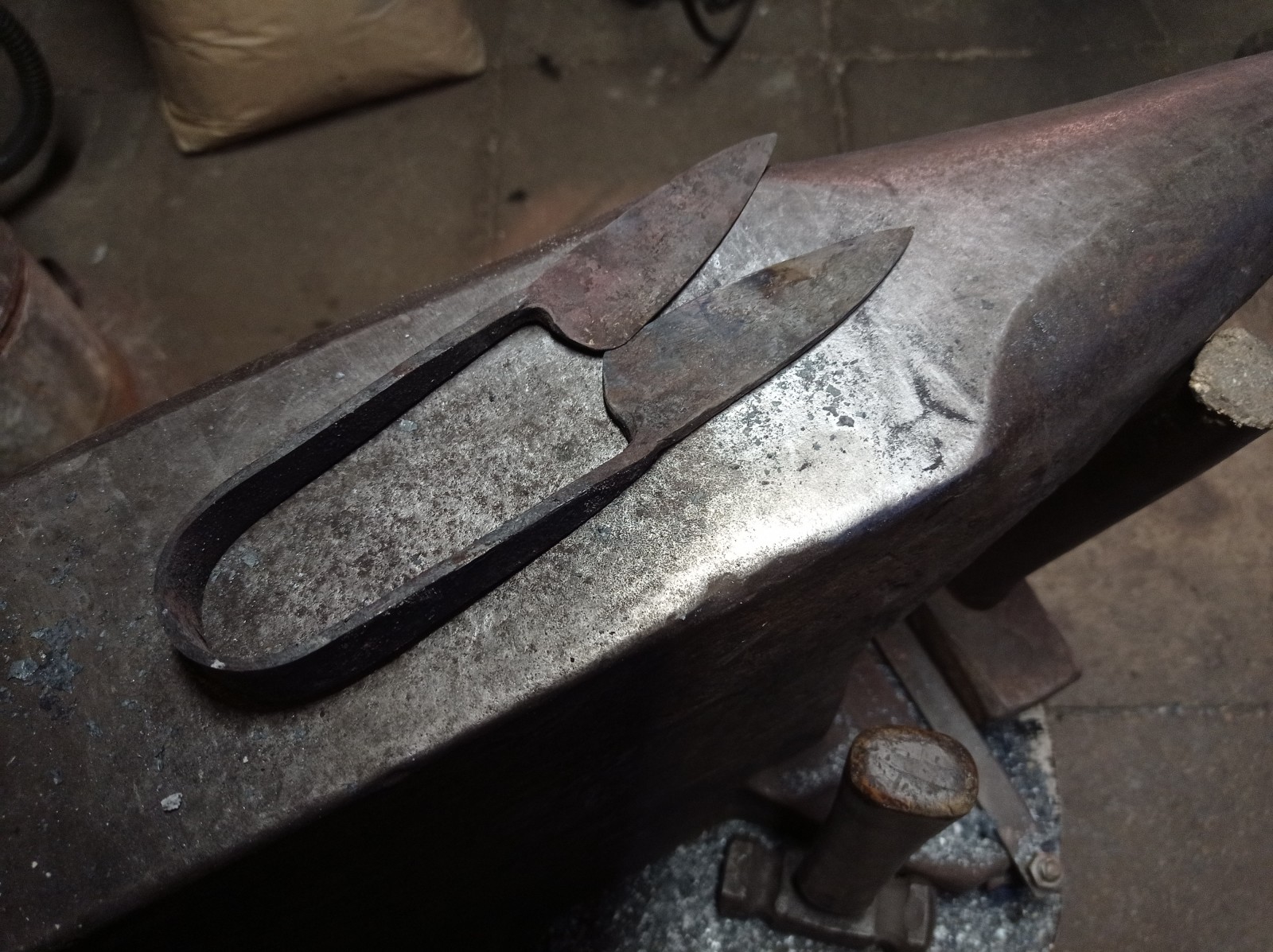

Minulý rok jsem na Detektorweb vložil příspěvek, který popisoval experimentální tavbu železné rudy u hradu Malenovice. U samotné tavby ovšem nezůstalo a měla i své pokračování. Z železa, které jsme vytavili, byla vykována replika středověkých pružinových nůžek. Zde je video o jejich výrobě:

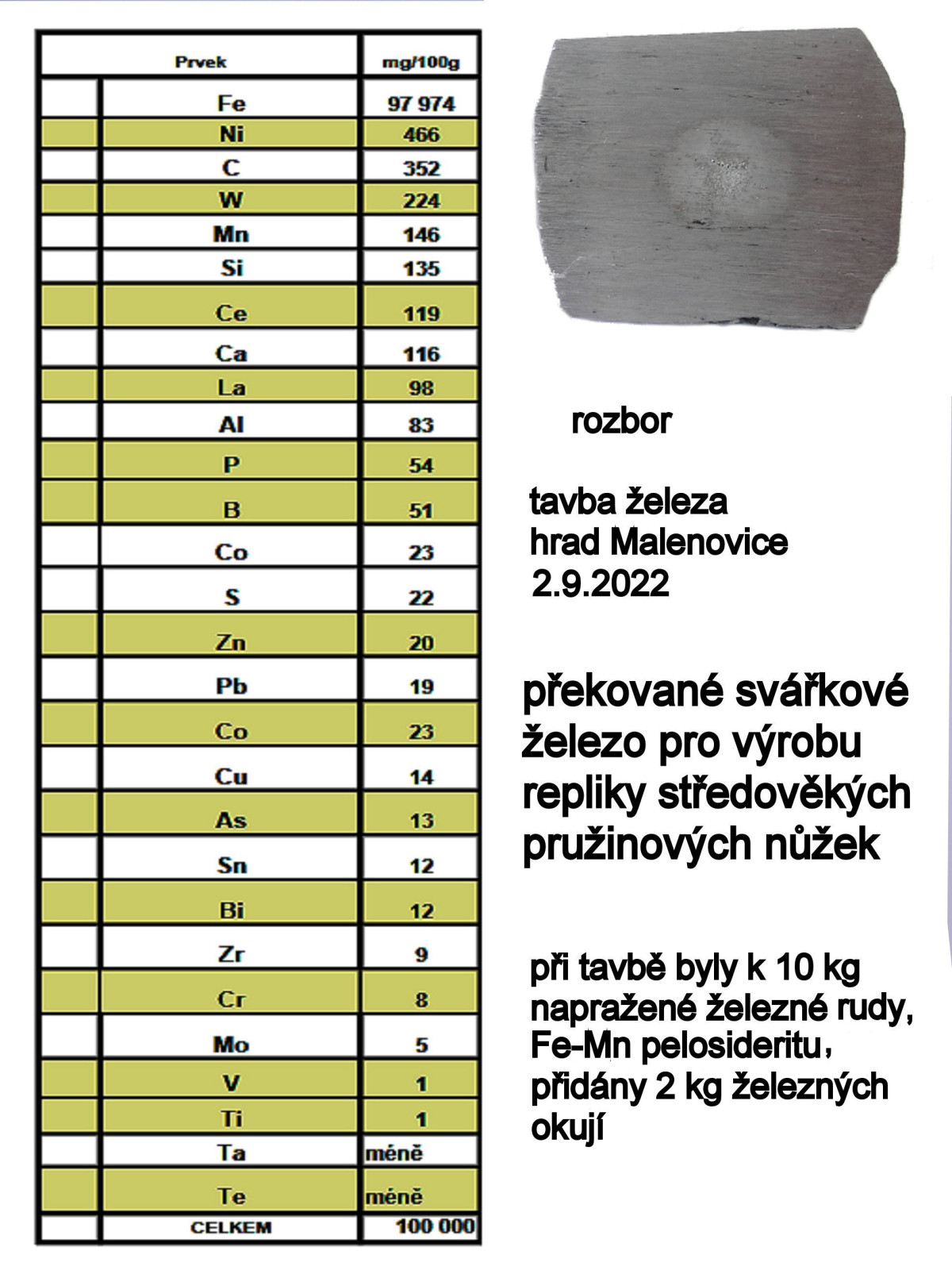

Osobně mne velmi zajímal metalurgický rozbor materiálu nůžek. Tedy svářkového železa překovaného v kovárně z železné lupy a použitého pro jejich výrobu. Požádal jsem o vzorek, u kterého jsem nechal udělat rozbor. Byl jsem si vědom, že samotným kováním se poměr prvků a množství může změnit, ale po rozboru jsem byl laboratoří upozorněn na výraznou civilizační stopu v materiálu. Spousta prvků by tam měla být, pokud se jedná o experimentální tavbu v replice středověké pece, méně než 1 mg/100 g tedy například wolfram, cer, lantan atd… Sám jsem se snažil najít vysvětlení a toto, co vám předkládám, je můj názor. Při tavbě jsme použili kromě samotné napražené rudy i železné okuje získané z jednoho průmyslového podniku. Jak jsem si všiml, je přidávání okují při těchto experimentálních tavbách celkem obvyklé. Má i své historické kořeny. Ovšem, podle mne, nejsou okuje jako okuje. Tak tedy něco k okujím.

Okuje jsou produktem oxidace, ke které dochází při zpracování železa za tepla. Je to vrstvený a křehký materiál složený z oxidů železa s převládající fází wustitu (většinou FeO), magnetitu (Fe3O4) a hematitu (Fe2O3) od povrchu kovu směrem ven. Kovářské okuje, v zahraničí označené jako hammerscale, je šupinatý nebo kulovitý vedlejší produkt procesu kování železa. Kovářské okuje - hammerscale jsou všeobecně získávány z archeologických vykopávek v oblastech, kde se železná ruda rafinovala a kovala.

Moderním ekvivalentem hammerscale jsou ocelářské okuje - Mill Scale. Hlavními prvky obsaženými v ocelářských okujích  je Fe (asi 70 %), se stopami neželezných kovů Al, Si, Mg, Mn. Vedlejší prvky jsou Cr, Ni, Mo, Cu, Zn, V, Cd, Ca, As atd. Mohou také obsahovat nízký obsah cenných legujících prvků, jako je wolfram, vanad a molybden. Ocelářské okuje jsou klasifikovány jako materiál neznámého nebo proměnlivého složení v závislosti na výrobě ocelárny (stavební ocel, speciální ocel atd. ).

Mohou za to okuje a jejich původ? Jak jsem psal, je to můj osobní názor na podivné složení výsledného materiálu, na které jsem byl upozorněn. Jestli vás napadne jiné vysvětlení - napište.

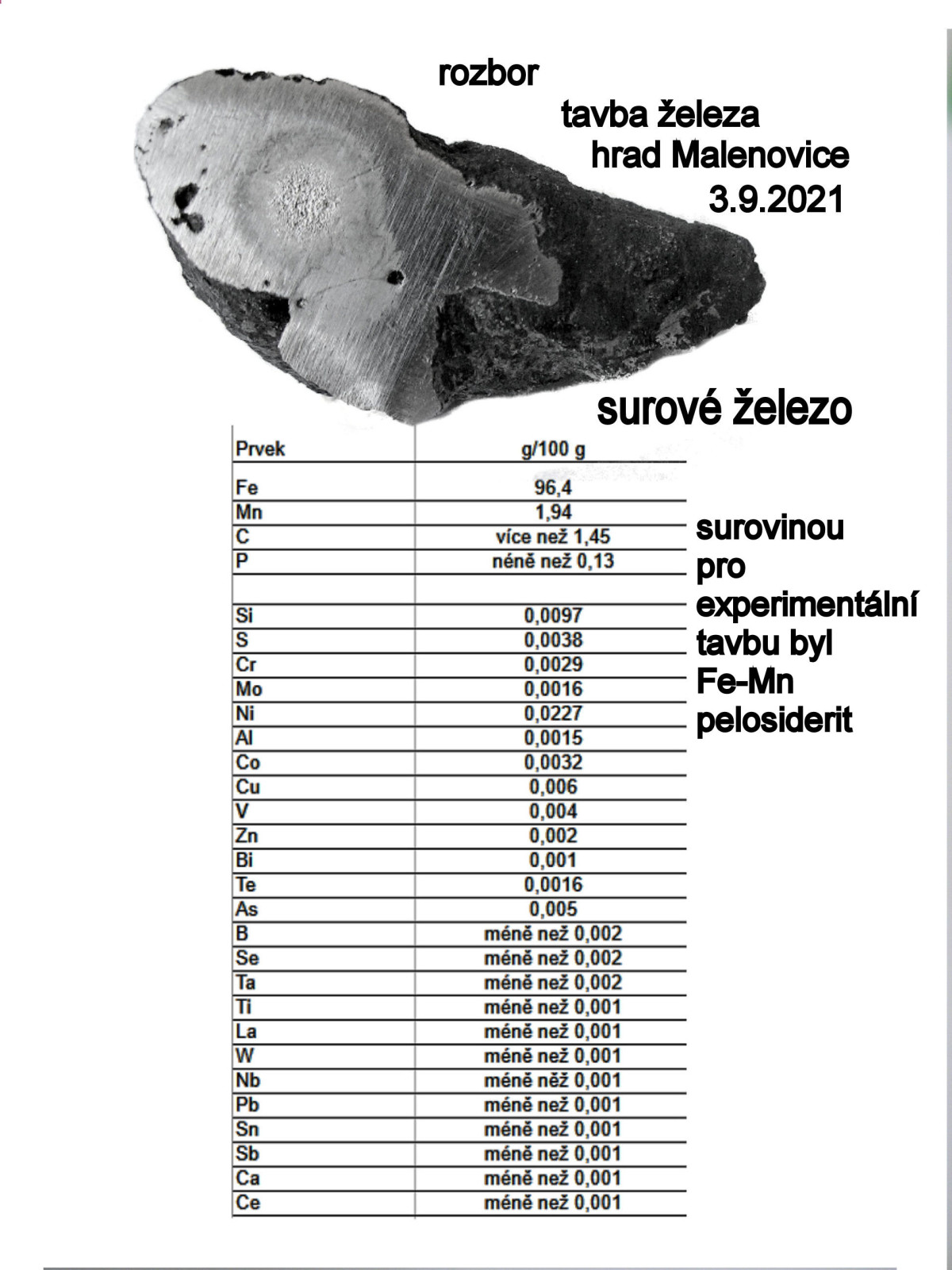

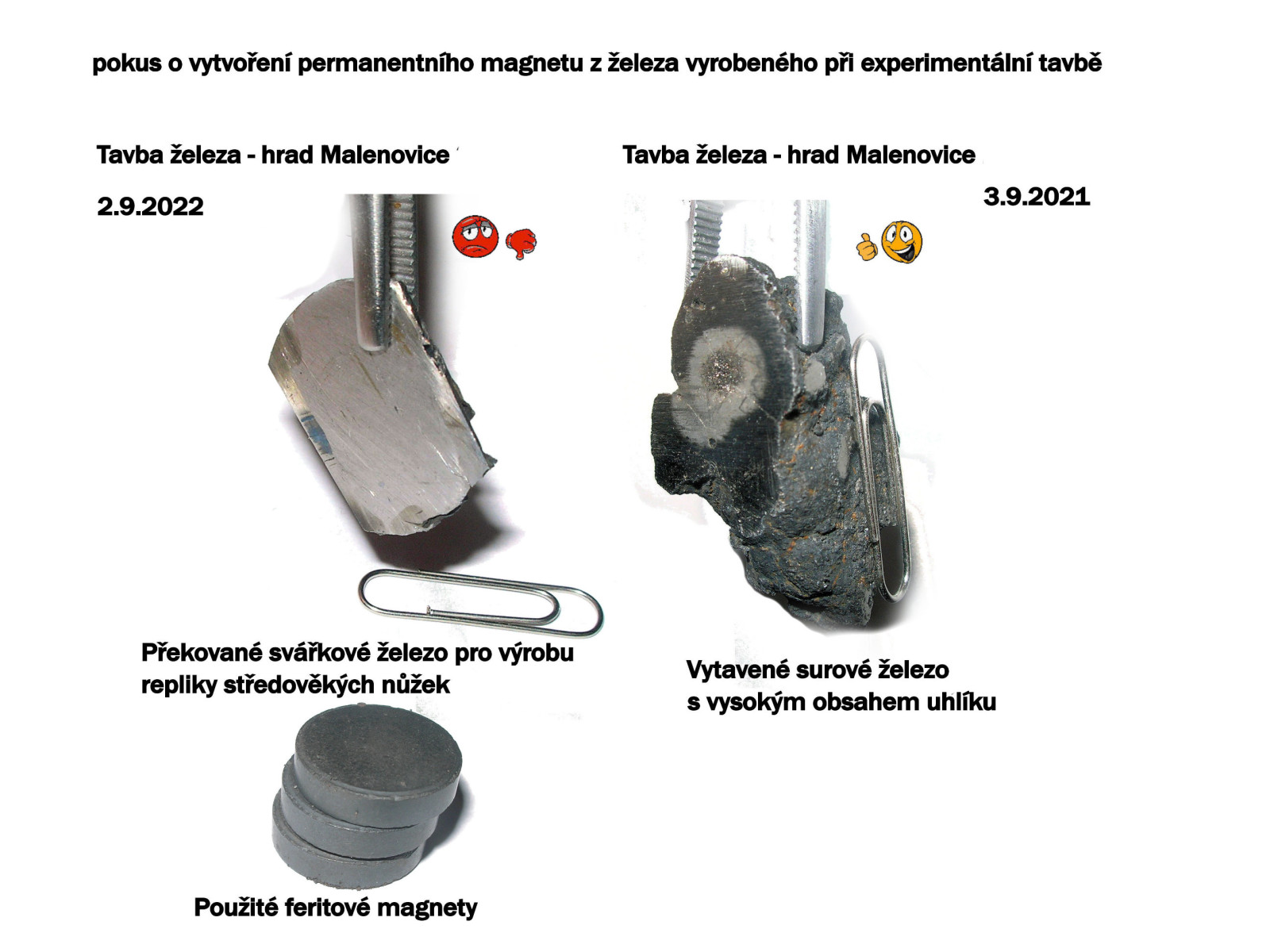

Do přílohy jsem vložil i rozbor vytaveného surového železa ze stejné rudy z experimentální tavby u hradu Malenovice v roce 2021. Tam jsme železné okuje nepoužili.

ROSSY
