Üb-Patr.34

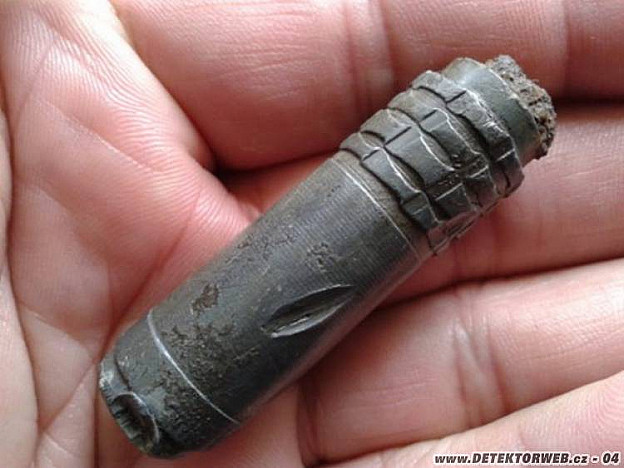

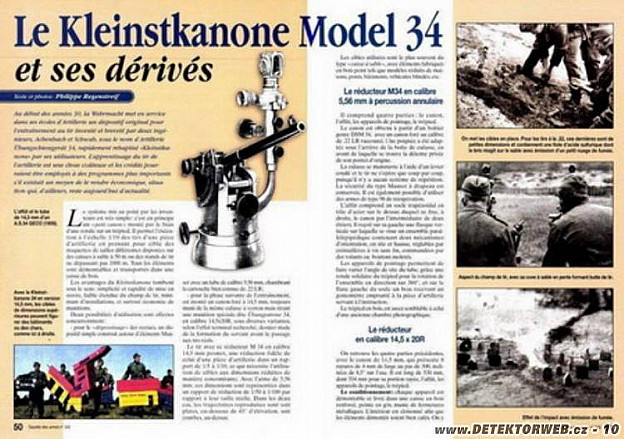

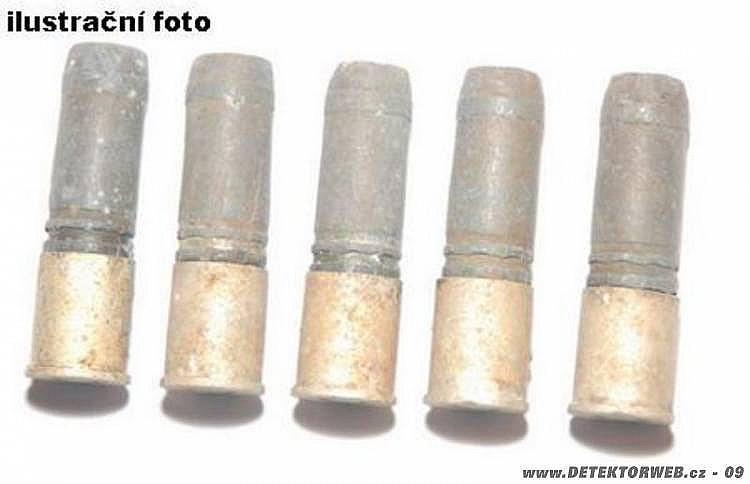

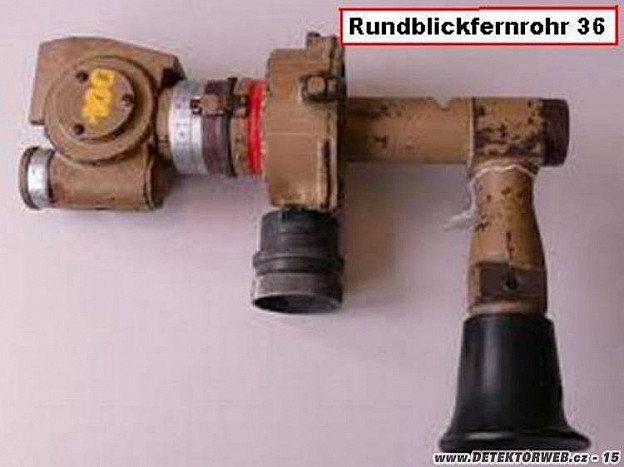

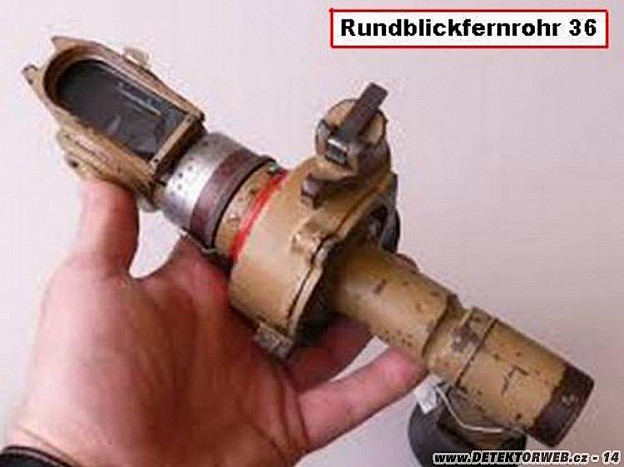

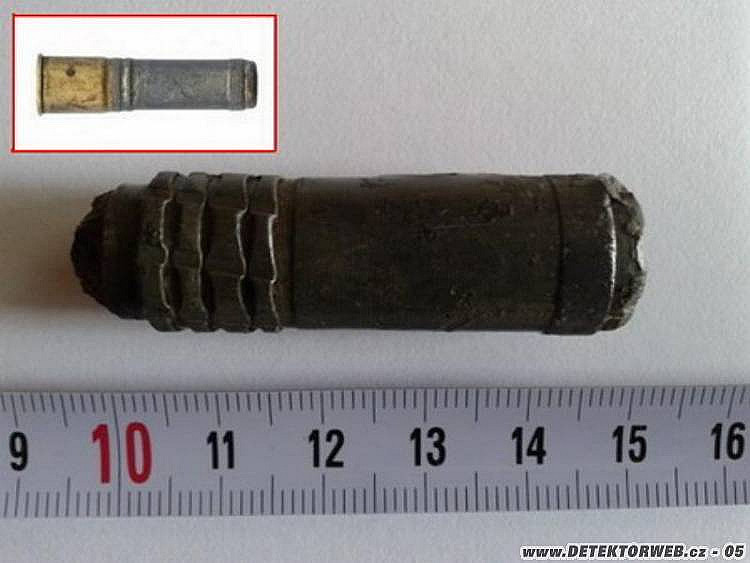

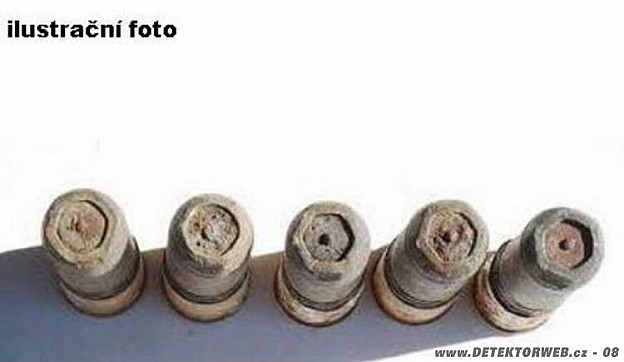

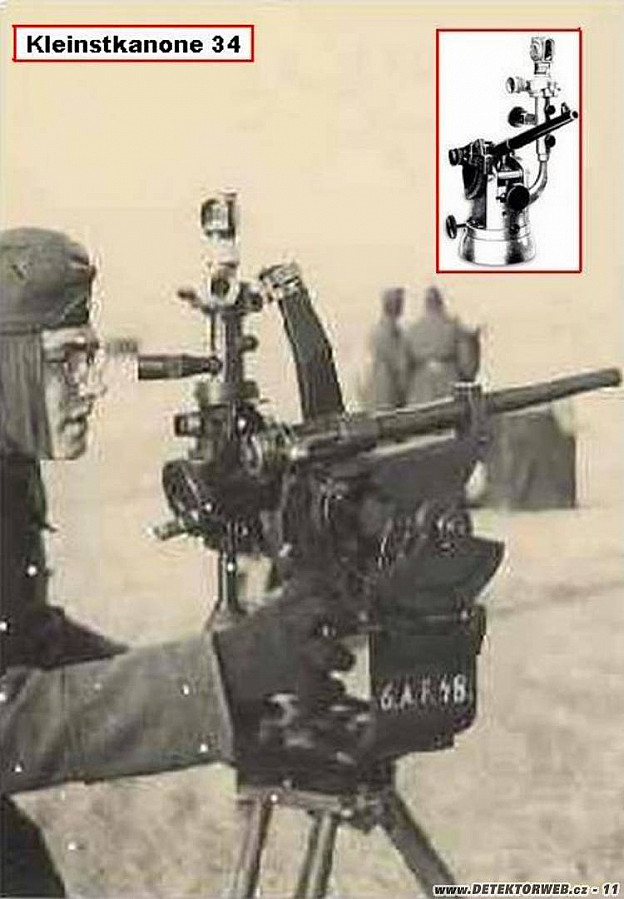

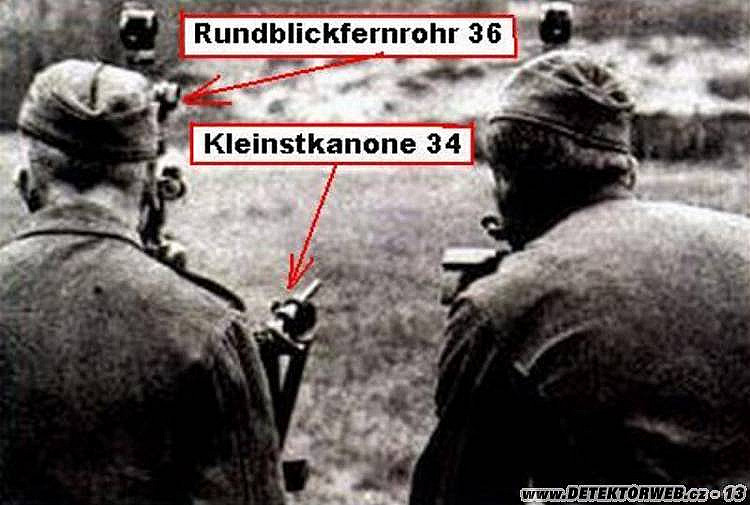

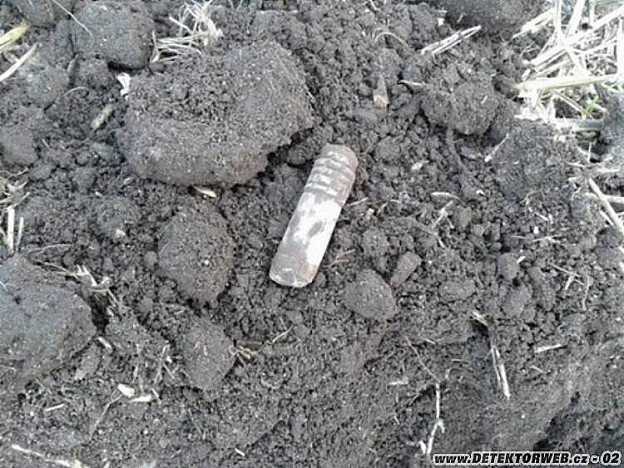

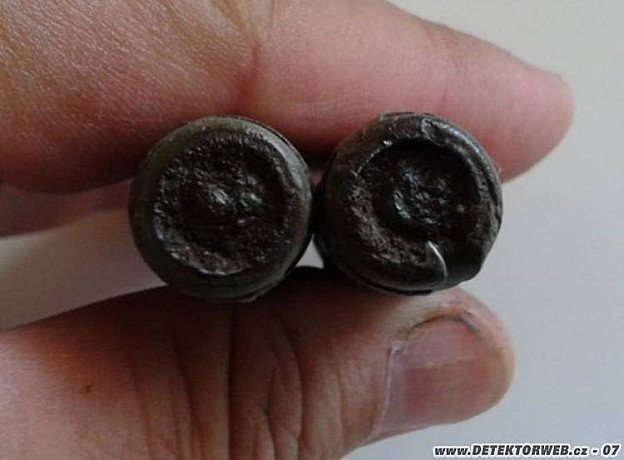

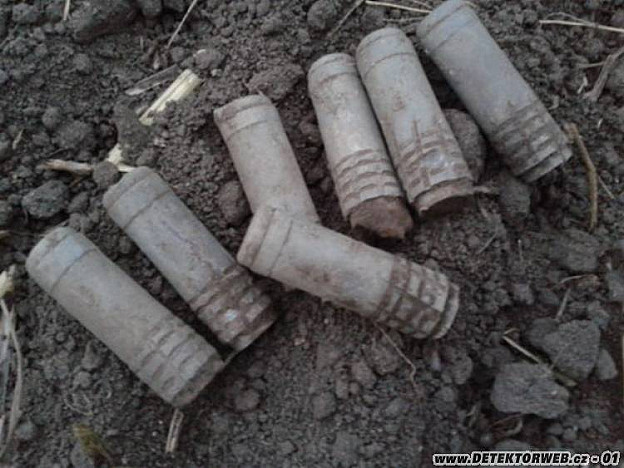

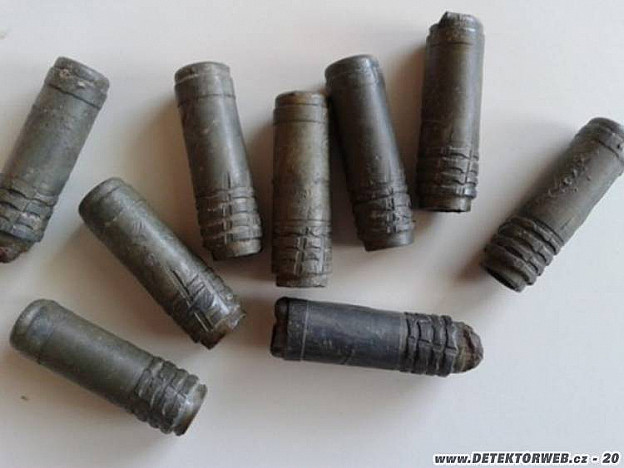

Üb-Patr. 34 Zdravím všechny díry zahrabávající mrcasníky. Nedávno mi na poli uvíznul pod cívkou podivný dutý olověný váleček. Trochu mi to připomínalo nějakou střelu a po podrobnějším prozkoumání jsem objevil po obvodu dokonce stopy po drážkované hlavni. Vzhledem k rozměrům mi vrtalo hlavou, z jaké zbraně by to mohlo být (?), a protože určování nálezů mě baví stejně jako vlastní hledání, tak už jsem se těšil domů k netu. Doma jsem nález nejprve důkladně očistil a proměřil a vyzbrojen základními údaji jsem na googlu našel asi toto: Jedná se o tak zvanou Übungspatrone 34 (14,5x20R) pro nácvik dělostřelecké střelby na krátké vzdálenosti. Náboj byl vyvinut v roce 1934 v Německu. Olověná střela o váze 51,8g obsahovala zábleskovou a dýmovou slož indikující místo dopadu. Laborace 0.28 g bezdýmého prachu dodávala střele rychlost Vo 155 m/s. Náboj byl používán v dělostřeleckém trenažéru, , Artillerie-Übungsschießgerät 34“ (Kleinstkanone 34), který byl vyvinut v polovině30.let techniky Achenbach a Schwab. Dělo mělo válcový závěr systému Mauser a bylo umístěno na trojnožce s možností otáčení 360°. Miřidla byla ze skutečného děla (např. Rundblickfernrohr 36). Střílelo se na terče ze dřeva nebo lepenky. Cíle (tanky, domy, kostely…viz obr. 18) byly 5-10x zmenšeny a umísťovaly se do vzálenosti 500 - max. 1000m, čímž se docílilo v záměrném kříži zaměřovače stejného výhledu jako u skutečného děla střílejícího na velkou vzdálenost na opravdové objekty. Náboj byl pro Wehrmacht prokazatelně vyráběn firmou RWS (Dynamit Nobel Rheinish Westfälische Sprengstoff AG, Werk Stadeln). Od začátku výroby existovaly údajně dva druhy střel, označené jakoÜb-Patr. 34 AZ (Aufschlagzünder) a Üb-Patr. 34 BZ (Brennzünder). Nábojnice byla ve třicátých letech značena P kódem P151 a ve čtyřicátých letech kódem dnf. Jiného výrobce jsem na netu nenašel. Pro cvičnou střelbu na ještě kratší vzálenosti (10-50m) se používala i zmenšená verze v ráži 5,6mm lfB (. 22LR) a střílelo se maličkaté terče až 50-100x zmenšené. Počátkem 60. let soudruzi z NDR Kleinstkanone 34 renovovali a nový dělostřelecký trenažer byl pod názvem Artillerie-Schießübungsgestell 61 zařazen do výzbroje NVA. Modermizace se dočkal i vlastní náboj, který byl osazen lehčí ocelovou střelou 40.4 g s vodícími olověnými kroužky, která obsahovala samostatný čepičkový zapalovač indikační slože. U nás byl modifikovaný náboj vyráběn ještě v 80.letech firmou Sellier & Bellot Vlašim a Vlárské strojírny Slavičín. To je už ale jiná historie…
