Určení zaměřovače

15. 09. 2015 Autor: Apač333 6206× 9
Zdravím všechny zainteresované :-)

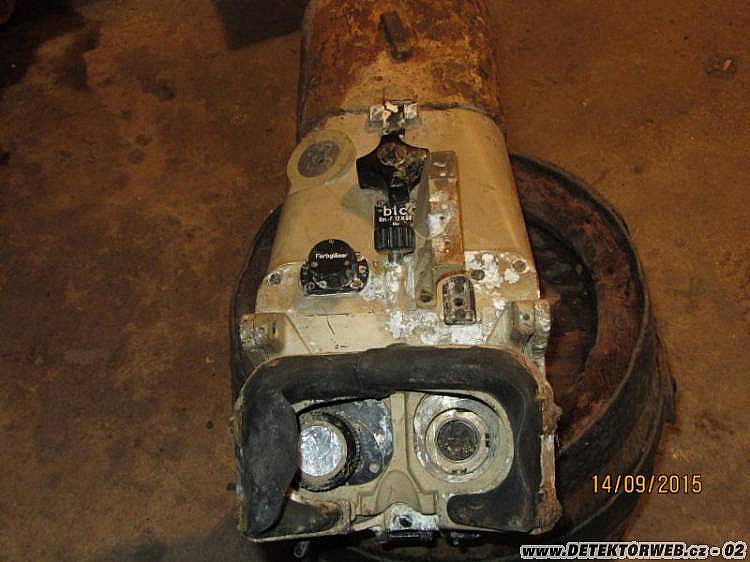

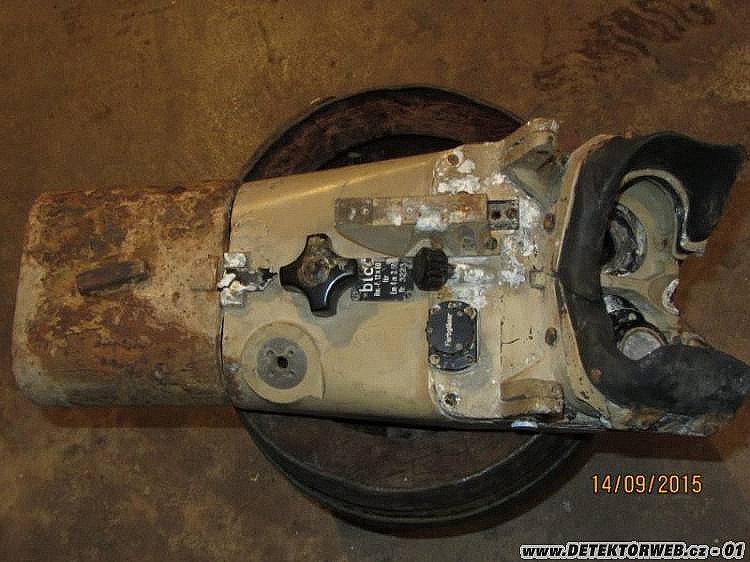

Dostal se mi do rukou zaměřovač, nejspíš od nějakého kanónu. Ač jsem "válkař", není to má parketa (moc velká věc na poličku), a tak opravdu nevím o co GO a na netu jsem nic podobného nenašel. Prosím tedy o profíky, aby podali pomocnou ruku a věcičku identifikovali.
Předem moc všem děkuji. Leželo to asi hodně dlouho někde na půdě, nebo stodole a stav tomu i odpovídá.

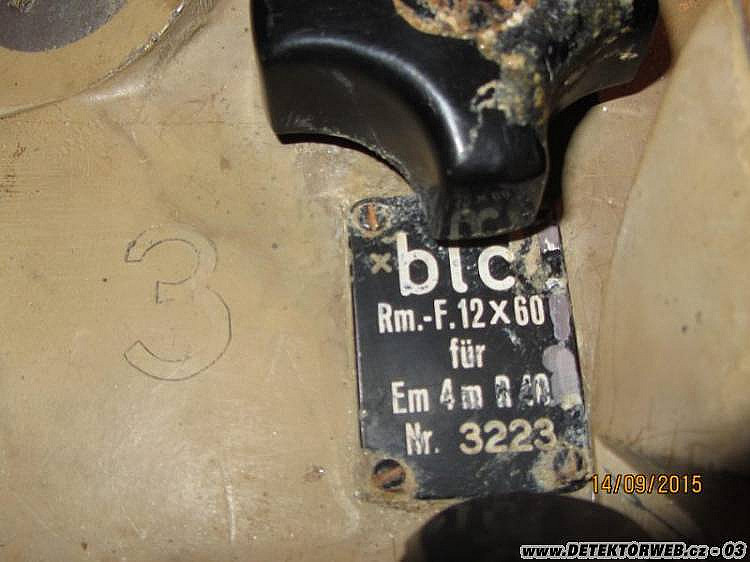

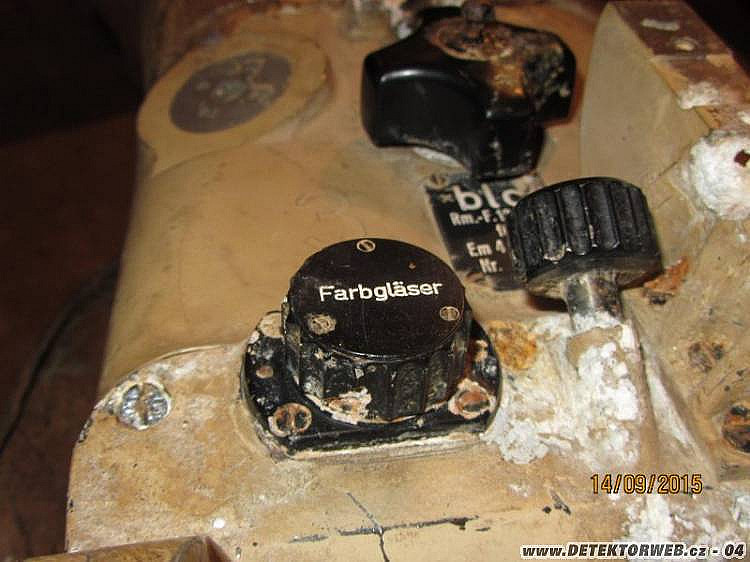

Vyčetl jsem na štítku ozn.: blc Rm. F 12x60 für Em 4 m R40.
apačCK

 Autor: Apač333

Komentáře

vonPardubitz

15. 09. 2015, 10:31

Je to dalekohled (defakto takový maxi - hledáček) na německý výškoměr. Když si zadáš do googlu celý text Em 4m R40, tak ti určitě vyběhne spousta odkazů.

vonPardubitz

15. 09. 2015, 10:33

Jinak název aparátu, na kterým to mělo být přidělaný je "4 Meter Entfernungsmesser" EM 4m R40

klarkon

15. 09. 2015, 11:02

Martin to krásně popsal.
Richtungsweiser-Fernrohr "Rm. - F 12 x 60"zum Entfernungsmesser mit 4m-Basis, Carl Zeiss Jena.
https://upload. wikimedia. org/wikipedia/commons/0/06/Bundesarchiv_Bild_101I-301-1957-14,_Nordfrankreich, _Flak-Entfernungsmesser. jpg
https://upload. wikimedia. org/wikipedia/commons/d/dc/Bundesarchiv_Bild_101I-301-1957-13,_Nordfrankreich, _Flak-Entfernungsmesser. jpg
https://www.flickr.com/photos/binocwpg/9551477056

zalesak86

15. 09. 2015, 13:05

Ahoj,
Hezký původní nález, většinou jsem je viděl přejete naší armádou, přetřené a přeštítkované. Mám někde v PC dobovou fotku, tak kdyby si chtěl. Jinak, kdyby si ho nechtěl, tak se ozvy na mail.

Rozum

15. 09. 2015, 22:56

Skoda stavu...

fany1

16. 09. 2015, 00:33

To jo, škoda stavu. Snad kdyby nějaký odborník už jenom kvúli té optice. Taková dvanáctka dalekohled v panelové zástavbě, pokud televize stojí za flatul, to múže být pro někoho zajímavější než internet.

xj

16. 09. 2015, 19:18

Ahoj,

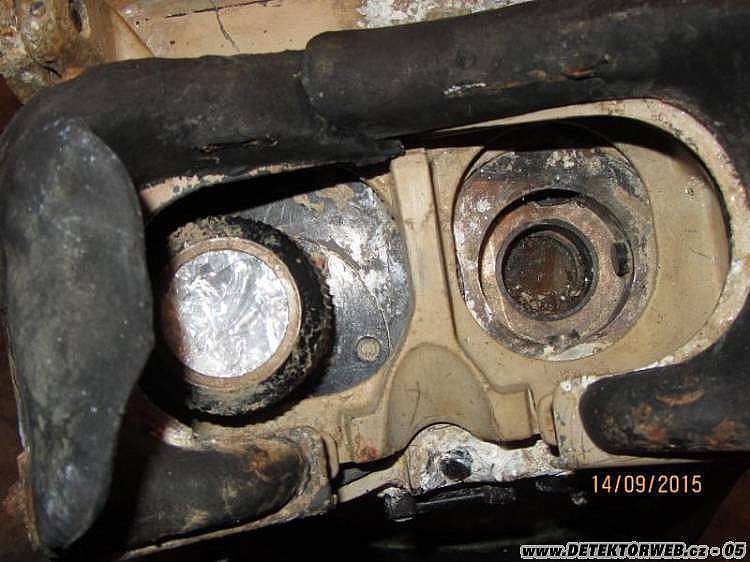

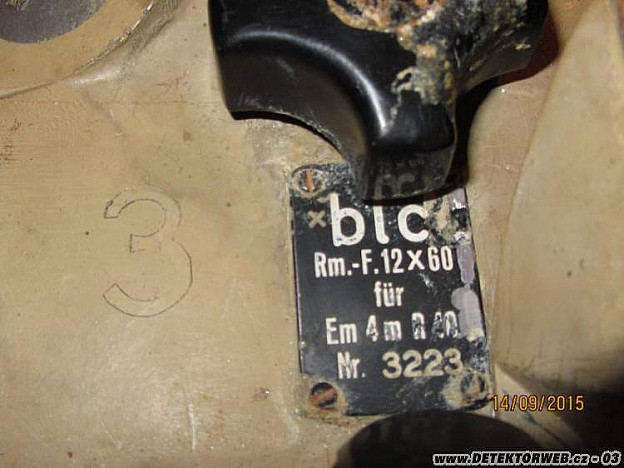

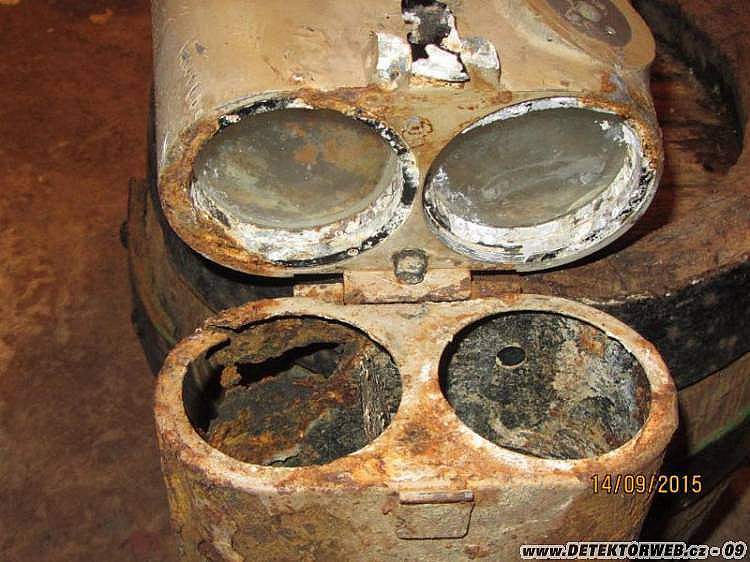

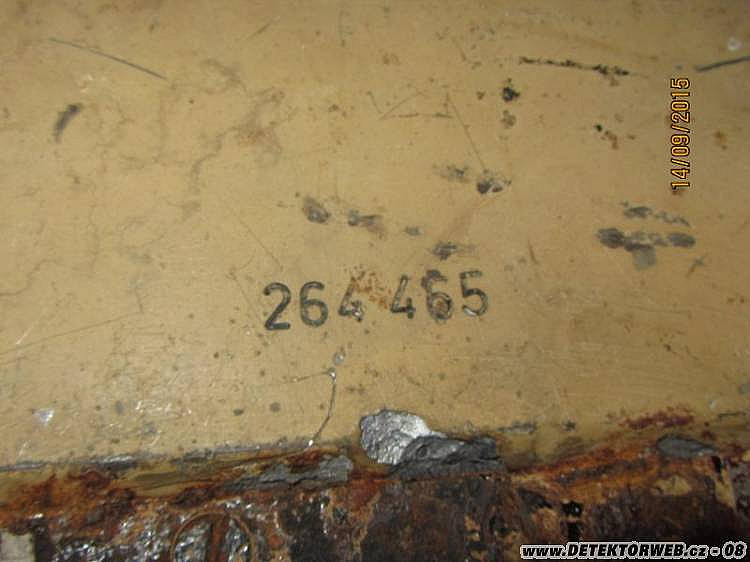

jen malé upřesnění. Patří to ke 4m stereoskopickému dálkoměru (nikoli výškoměru), který se používal u baterií těžkého FLAKu. Na dálkoměru byly použity vždy tři kusy 12x60, jeden se používal pro vertikální navádění cíle, druhý pro horizontální navádění a třetí byl pro pozorovatele. Díky tomu se mohl měřič věnovat pouze indikaci vzdáleností. Údaje pak byl převáděny do střeleckého počítače. Tento kus 12x60 má číslo 3 v sadě (viz. foto). Jinak vlastní dalekohled je natolik poškozený (koroze optických i mechanických prvků vč. chybějícího okuláru), že opravit k pozorování nelze, musela by to být totální rekonstrukce). Jinak souhlasím, že opticky jde o dokonalý výrobek, jako jeden z mála měl napařované optické prvky pro snížení ztrát světla při průchodu soustavou optiky.

Apač333

17. 09. 2015, 17:37

děkuju moc . Je to super, že k tomu už vím víc... teď co s tím Asi zatěžkám polici. .

schekel

17. 09. 2015, 18:49

Ak by si ho pustal, daj vediet
