WW II.

26. 10. 2009 Autor: candies 7328× 14

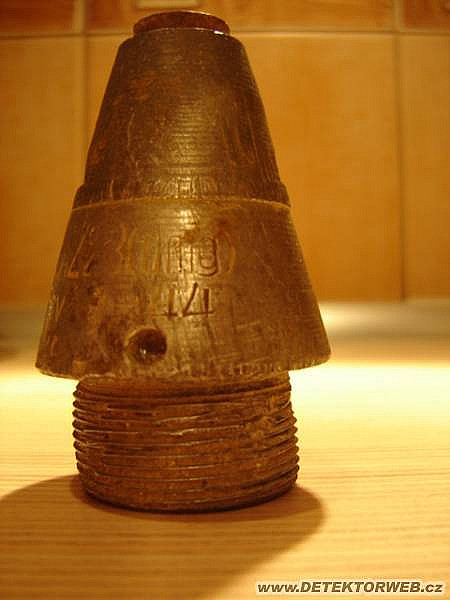

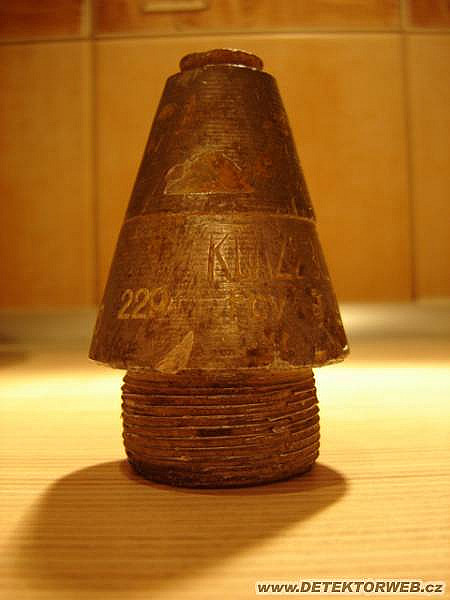

Ahoj kamaradi, dnešní nalez prosím odborníky o určení! Nejsem válkař a něco si myslím, ale nechci plácat tak je to na Vás.

Děkuji lada2

Autor: candies

Komentáře

Přispívat do diskuze a hlasovat pro vybrané komentáře mohou jen registrovaní. Prosíme, zaregistrujte se nebo se přihlašte!

drug

26. 10. 2009, 09:53

vypadá to jako zapalovač od dělostřeleckého granátu

dabac

26. 10. 2009, 10:15

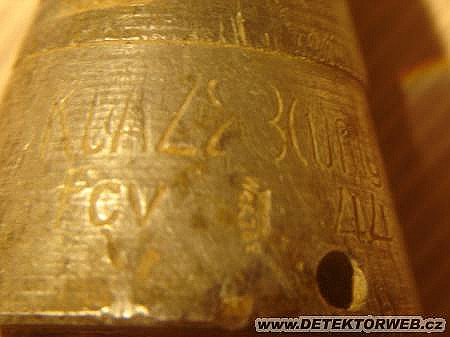

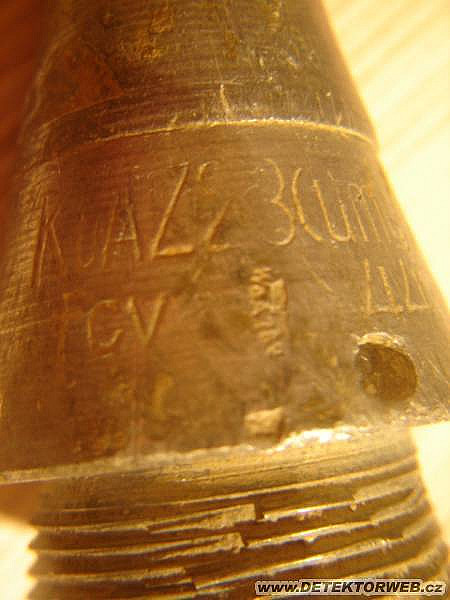

je to nemecký delostrelecký zapalovač KlAZ 23. Viac nepoviem...

mohlo by ísť o Der Leichte Infantriegranatenzünder 23 neuer Art...

Anwendung:

Infantriegranaten des Kalibers 7,5 cm und für den 30 cm Wurfkörper 42 Spreng.

Beschreibung:
Der Leichte Infantriegranatenzünder 23 neuer Art ist ein hochempfindlicher Fertig - Aufschlagzünder mit einstellbarer Verzögerung; Länge der Verzögerung 0,15 s. Der Zünder ist transport-, lade- und rohrsicher und gehört zu den nicht sprengkräftigen Geschoßzündern.
Maße des Zünders: Höhe des Zünders 80,85 mm, Durchmesser 60 mm, Gewinde M 50x3, Zünderspitze Durchmesser 15,1 mm

Funktion:
In Ruhe und beim Transport liegen die Sicherungsklappen am Schlagbolzen an und werden durch die Bandfeder in ihrer Lage festgehalten. Bei dieser Lage der Sicherungsklappen kann sich der Schlagbolzen nicht nach vorn bewegen.

Beim Abschuß verbleiben alle Zünderteile in ihrer Lage und werden in ihrer Lage gegeneinander festgelegt. Mit Auftreten der Zentrifugalkraft schwingen die Sicherungsklappen unter Überwindung der Bandfeder nacheinander aus. Damit sind das Zündnadelstück mit Zündnadel und der Schlagbolzen mit Anzündhütchen nur noch durch die Zündnadelfeder voneinander getrennt.

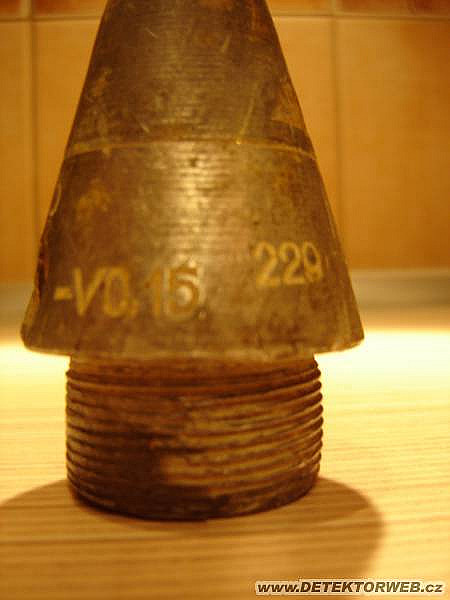

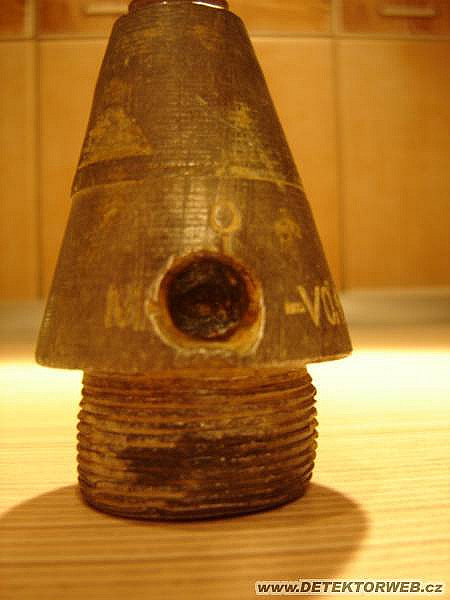

Im Zünderunterteil überwindet der Fliehbolzen aufgrund der Zentrifugalkraft die Feder und bewegt sich nach außen. In der Stellung OV folgt der Fliehbolzenschieber und gibt den direkten Zündkanal frei. In der Stellung MV bleibt der Kanal verschlossen, da der Schieber gegen den quer gestellten Stellbolzen stößt.

Beim Auftreffen auf ein Ziel bewegen sich Zündnadelstück und Schlagbolzen aufeinander zu, die Zündnadel sticht in das Anzündhütchen und der Zündstrahl entzündet direkt über den Zündkanal, oder bei MV über den Verzögerungssatz, den Verstärkungssatz.
Bei seitlichen Auftreffen überwindet das Schlagstück die Nasen des Schlagstückhalters und drückt mit der angefasten Flächen auf das angeschrägte Schlagbolzenunterteil. Damit erfolgt der Einstich des Anzündhütchens in die Zündnadel.

naked11

26. 10. 2009, 13:31

jj, zapalovac z nem. delostreleckeho granatu

slack

26. 10. 2009, 16:03

časovač ke granátu=zapalovač

NeCrY

26. 10. 2009, 21:07

hekzy, budes se ho zbavovat?

Ivoss

26. 10. 2009, 21:16

Nechcem pisat či je to bezpečna "hračka" ale ja by som to moc doma teda nechcel, nieje to pekne ani ako tažitko a ani ako "vojnovy artefakt" a podla toho ako pred tyzdnom skoncili chlapci so stredneho slovenska...

tko43

26. 10. 2009, 21:23

kleine Auflakzunder 23 neškodne, vnutri podla dokumentacie je len zapalka ako v nabojnici detonator s rozbuškou sa montoval pred našrobovanim zapalovača zjednodušene napisané. Ahoj
