Noční vidění

20. 08. 2009 Autor: sawier 7520× 10

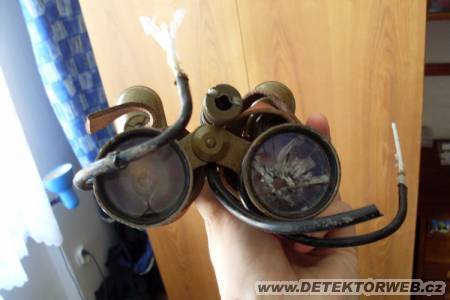

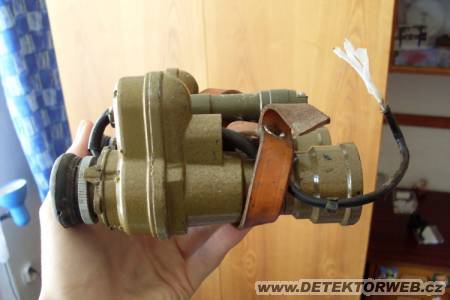

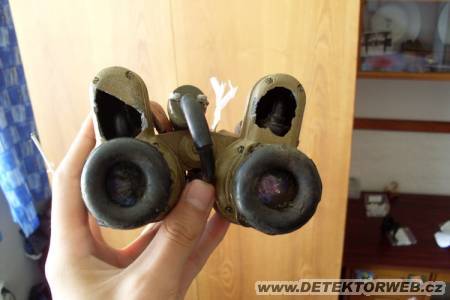

Zdravím, kolegové. Posílám nález z kovošrotu, škoda jen, že už to asi nikdy fungovat nebude..rozdělal jsem to, pač v tom byla voda a vysypal jsem z toho hromádku skleněných střepů. Neznáte někdo konstrukci a princip tohoto přístroje? Napište pls na mail.

roman.hermes@centrum.cz

sawier

 Autor: sawier

Komentáře

Mopik

20. 08. 2009, 11:58

Dělostřelecký dalekohled, uvnitř bylynitkoné kříže a kablík je na přisvícení (osvětlení křížů). Dost možná i infra předpotopní. Sovětská výroba cca 1970. My už jsme měli jiné novější.

roura

20. 08. 2009, 12:58

S výrobou kolem roku 1970 souhlasím, ale jedná se o pozorovací infradalekohled PNV-57EH. Přímo tímto typem měly být vybaveny jednotky Ministerstva vnitra (MV).
Celkově byly přístroje PNV-57 vyráběny 4 verze.

PNV-57 - pro posádky vozidel
PNV-57H - hlídkový, vychází s předešlého, jednotky MV a další
PNV-57E - pro posádky vozidel, nový typ okulárů
PNV-57EH - hlídkový, vychází z E, jednotky MV a další

Jsou to přístroje generace 0+ a 1. Zdroje se v tomto liší. Součástí infrapřístrojů pro posádky vozidel byla charakteristická tankistická kukla s VN měničem a infrafiltry na světlomety vozida. Pozorovací přístroje byly dodávány s infrasvítilnou, baterkou, VN měničem a připevňovacími popruhy.

To co jsi t toho nejspíš vysypal byly části optiky a nejspíš i infraelektronky, které zbytkové světlo vcházející do okulárů zesilovaly = vidíš dokonce jsem jejich označení kdysi znal, ale teď už si na ně nevzpomenu

roura

20. 08. 2009, 13:05

ještě dodatek...k těmto PNV musel být přísvit, jinak jste byli v noci slepí. To je typické pro první generace infrapřístrojů. V současné době je armáda vyražuje (vyřadila) a zavádí pozorovací přístroje z Meopty Přerov - Klára, což by měla být 2 nebo 3 generace. Stará PNV se dají sehnat různě v armyshopech od 1 litru do 3,5 litru, ale to se mi zná moc přehnané na to co to umí a kolik to váží, nehledě na spolehlivost VN měniče.

roura

20. 08. 2009, 13:15

ještě dodatek...k těmto PNV musel být přísvit, jinak jste byli v noci slepí. To je typické pro první generace infrapřístrojů. V současné době je armáda vyražuje (vyřadila) a zavádí pozorovací přístroje z Meopty Přerov - Klára, což by měla být 2 nebo 3 generace. Stará PNV se dají sehnat různě v armyshopech od 1 litru do 3,5 litru, ale to se mi zná moc přehnané na to co to umí a kolik to váží, nehledě na spolehlivost VN měniče.

wv

20. 08. 2009, 13:32

suhlasim j e to PNV-57E/H ale tieto ecka uz boli pasivne takze nepotrebovali infrasvetlomet.na verziu H sa upravovali u nas vo VOP Bludovice. chyba ti k nemu vysokonapetovy menic a objektyvy su totalne ko. takze uz to asi nespojazdnis aj ked optomenice mozno prezili aj ked uz urcite budu mat malu citlivost. sam som opravoval tankovy inrak zo zatopeneho tanku ktory bol len taka hruda hliny a fungoval dokonca aj rozisovacia schopnost optiky bola ok. z PNV-57-PNV-57H to ma spolocny len nazov je to uplne ina konstrukcia.57 bola 0 generacia bez infrasvetlometu to bolo nanic.Ecko je uz 1 generacia na tu dobu to bolo celkom moderne dosach v noci tak 50-70 metrov zalezalo na intenzite svitu hviezd a mesiaca.

wv

20. 08. 2009, 13:33

suhlasim j e to PNV-57E/H ale tieto ecka uz boli pasivne takze nepotrebovali infrasvetlomet.na verziu H sa upravovali u nas vo VOP Bludovice. chyba ti k nemu vysokonapetovy menic a objektyvy su totalne ko. takze uz to asi nespojazdnis aj ked optomenice mozno prezili aj ked uz urcite budu mat malu citlivost. sam som opravoval tankovy inrak zo zatopeneho tanku ktory bol len taka hruda hliny a fungoval dokonca aj rozisovacia schopnost optiky bola ok. z PNV-57-PNV-57H to ma spolocny len nazov je to uplne ina konstrukcia.57 bola 0 generacia bez infrasvetlometu to bolo nanic.Ecko je uz 1 generacia na tu dobu to bolo celkom moderne dosach v noci tak 50-70 metrov zalezalo na intenzite svitu hviezd a mesiaca.

sawier

20. 08. 2009, 14:01

když jsem to otevřel, viděl jsem, že tam byla nějaká skleněná výplň a v ní zřejmě vakuum (/byl tam zatavený otvor pro odsátí vzduchu), pak nějaké cívečky a pružinky, no prostě všechno na šrot...takže tohle nerozchodí už nikdo

leopold95

20. 08. 2009, 14:46

Jé tohle jsem nosil na vojně když jsem sloužil u Pohraniční stráže na znojemsku v r. 1985. Bylo to pěkně těžké ale vidět s tím v noci bylo.

cytolog

20. 08. 2009, 20:30

mám to doma aj to funguje ale houby v tom vidno... a to mám mslím 2 generáciu... fak to záleží aké je svetlo, mesiac obloha hviezdy...

Rozum

11. 10. 2009, 21:13

Jo mi to meli take nafasovano na vojne ale ani jednou na ocich ale jinak je to predchudce infraku...
