4 cm O. N. Gr. vz. 36

4 cm O. N. Gr. vz. 36

( O.N.Gr.vz.36 = Ostrý nárazový granát vzor. 36 )

Německé značení : 47 mm Sprgr.Patr. 36(t)

(Sprenggranate Patronen 36 (t) )

4.7 cm náboj Sprgr Patr. M 36 pro čs. protitankový kanón Pak (Panzerabwehrkanone) a pevnostní kanón vz. 36 (Kanone 36). Jednotný, tříštivý náboj. Určený zejména proti lidské síle, k boření objektů a ničení pozemních cílů. Náboj se používal v  boji jako nosič trhavého, případně tříštivého účinku. Samotné tělo střely je z ocelolitiny o síle stěny 10,4 mm střela má jednu čtyřdílnou Cu vodící obroučku, přední ogival je protáhlý s rádiusem 450 mm. Trhavinovou náplní střely je TNT v lisovaných tabletách a litém stavu. Hlavový zapalovač HO (německé značení A.Z.34(t) ), který má vodotěsnou krytku, která musela být před střelbou odstraněna.

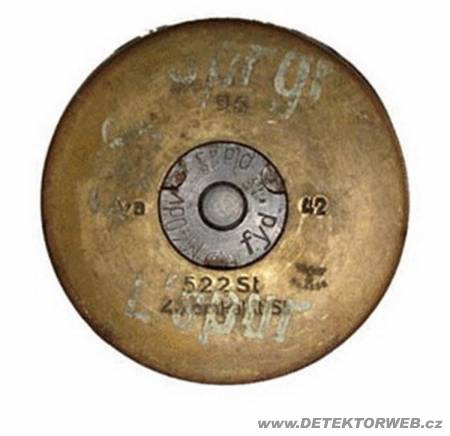

Nábojnice M36 značena 4,7 cm Pak (t) nebo Pak K36 (t) což značilo munici vyrobenou v předválečném Československu je plněna nitroglycerínovým prachem (251g Str.P. M-36 (0,6x6/320), má olověný drát (mB) a má mechanický zápalkový šroub M33.
POZNÁMKA : Pro tento kanon byl vyvinut ještě kartáčový náboj obsahující olověné kuličky určený k boji proti pěchotě na krátké vzdálenosti, ale do výroby se již nedostal.

Varianta M 36
Celková délka náboje (mm) 570
Celková délka střely (mm) 218,5
Průměr střely
Nábojnice průměr dna (mm) 46,9
64,2
Celková hmotnost střely (kg) 1,5
Hmotnost trhaviny
(g) TNT
176
Vodící obroučka
Výška (mm) Cu
17
Zapalovač AZ-34; HO
Stopovka nemá

Tělo střely vyráběné pro němce je olivové barvy s černým šablonováním série, data výroby, označení kódu trhaviny („14“), kód výrobce „Br“; Dc nebo „pla“. Černé „ mB “ na nábojnici je označení přítomnosti olověného drátu.

Československé předválečné střely byly v barvě kovu s červeným šablonováním.


Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek
