Protipěchotní mina GLASMINE 43

Pro doplnění již používaných protipěchotních min se začala v dubnu 1944 na frontě používat trhavá nášlapná skleněná mina GLASMINE 43 (GLAS. Mi. 43)

Určení : K ničení živé síly protivníka.

Charakteristika : Tlaková, skleněná.

TTD :
celková hmotnost ......................................................................450 ÷ 550 g
hmotnost trhaviny (tritol, melinit) ............................... 232 g / 160 ÷ 200 g v sypkém skupenství
průměr víka………………………………………………………… 150 mm
výška ................................................................................................... 80 mm
aktivační tlak ..................................................................................... 10 kg
rozsah pracovní teploty …………………………………….. -30 / +40 0 C
rozněcovač ............................................................................... Hebelzünder 44, Glaszünder SF-18, Druckzünder SF-5,6, Hebelzünder SM-4, Topfminezünder SF-1

MINY Glas. Mi.43 byly expedovány na frontu v hrubě stlučeném dřevěném truhlíku, proložené slámou. V truhlíku se nalézalo 10 pouzder, 10 víček a 10 membrán. Rozněcovače byly dodávány ve zvláštním truhlíku.

Konstrukce a činnost :

Mina se skládá z
• kónického skleněného pouzdra, s nálitky na dně pro fixaci trhaviny
• skleněného víko,
• skleněného prolamovacího kotouče,
• kovové membrány pro fixaci rozněcovače,
• tlakový rozněcovač
, • Jako trhavina bývá použita standardní 232 g tritolová (melinitová) náložka Sprengkörper 28, nebo byla od výrobce dodávána lepenková krabička stejných rozměrů pro laboraci sypkou trhavinou a tetrylovou počinkou.
Stlačením skleněného víka dochází k prolomení jeho lemu a vyvinutí tlaku na vložený rozněcovač. U mechanického rozněcovače H. Z. 44 je vytlačena pojistná závlačka a úderník je vražen do rozbušky. U chemického rozněcovače SF 5, 6, 18 dojde k rozdrcení ampulek s dvěma chemikáliemi, které se smísí a jejich reakce vyvine teplo, které iniciuje zážehovou rozbušku. Použitím rozněcovače Glaszünder SF-18, se v mině již nenachází žádná kovová součástka, protože kovová membrána byla zároveň nahrazena skleněnou.

Mina může být adjustována těmito rozněcovači
• Kovový pákový rozněcovač Hebelzünder 44;
• Skleněný chemický rozněcovač Glaszünder SF-18 - CHEMISCH ZÜNDER BUCK (CZB)

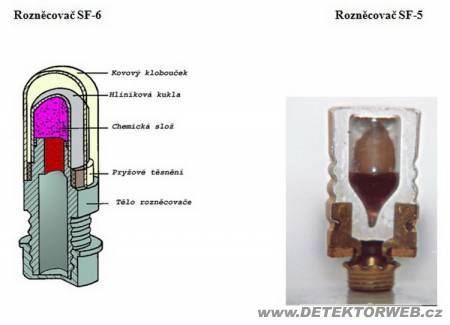

• Rozněcovač Druckzünder SF-5, 6,
• Pákový rozněcovač Hebelzünder SM-4
• Skleněný rozněcovač TO.Mi.Z. - Topfminezünder SF-1

Způsob uložení : Ručně, zapuštěně s tenkým nakrytím. Způsob aktivace : Našlápnutím

Poznámka:

Mina spadá do kategorie BEHELFSMINEN. Byla vyvinuta koncem roku 1943. a na východní frontě se objevila v dubnu 1944.
Glasmine 43 byla vyráběna v podnicích sklářského průmyslu v Dolním Sasku. V letech 1944-45 bylo vyrobeno více než 11 miliónů kusů (z toho 1 125 000 v roce 1945). V okamžiku skončení 2. sv. války se nacházelo ve skladech ještě 9,7 miliónů kusů. Jedním z důvodů této skutečnosti byla i nepříliš velká ochota německých ženistů pracovat s těmito minami. Ta pramenila z nadměrné křehkosti skleněného těla a poměrně složité a riskantní adjustace všemi používanými typy rozněcovačů.
Byla vyráběna i varianta GLASMINE 43 (W) (Glas.Mi.43(W)), která se odlišuje tím, že tělo miny je připevněno k čtvercové kamenné dlaždici, a víko hermeticky utěsněné. Tato verze byla určena k zaminování říčních brodů a mořského pobřeží.
V poválečném období výrobce uskladněné miny prodával po drobných úpravách jako polévkové a salátové mísy.
V letech 1946 ÷ 47 dokonce z těchto důvodů obnovil výrobu.


Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek
