Ruský ruční granát vz. 14/30

RUSKÝ RUČNÍ GRANÁT vz. 1914

Je určen k ničení živé síly protivníka v útočném i obranném boji, ve svazcích k ničení polních opevnění a techniky. Granát zkonstruoval kapitán dělostřelectva V. I. Rdutlovskij v roce 1914, konstrukce vycházela jeho předešlého vzoru 1912. V r. 1930 byl modernizován (melinitová náložka byla nahrazena tritolovou a tělo granátu doplněno o zesilovací pouzdro). Tato úprava byla zavedena do výzbroje Rudé armády jako Ruční granát vz. 1914/30.

TTD:
Hmotnost bez zesilovacího pouzdra - 700 g
Hmotnost zesilovacího pouzdra - 100 g
Hmotnost TNT,nebo Melinit nálože - 350 g
Počet střepin (se zesilovacím pouzdrem) - cca 2800 ks (3000 ks)
Zraňující účinek - 15 m (se zesilovacím pouzdrem 30m)
Zpoždění - 3,5-5 s
Balení: 10ks v hermetickém kovovém truhlíku s rozbuškami mimo rozbuškovou jímku.

Konstrukce:

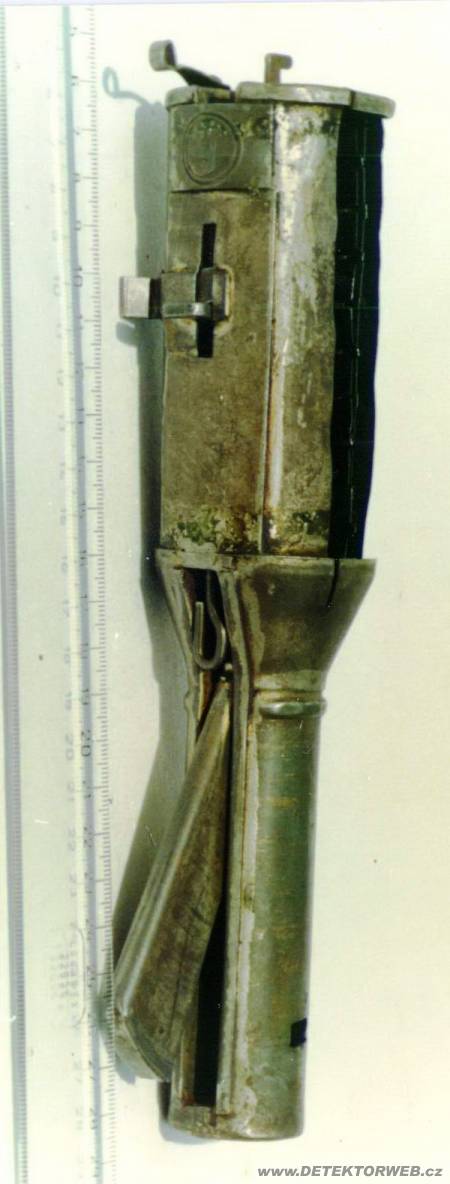

Granát obsahoval úderník s jehlou a úderníkovou pružinou, která byla stlačena a v této poloze pojištěna plechovou závlačkou. Konec úderníku, opačný k nápichové jehle, byl dále zachycen ozubem otočné páky uložené v rukojeti granátu. Pohyb této páky byl vymezen převlečným kroužkem navlečeným na rukojeť. Před hodem granátu se napřed stiskla páka, což umožnilo vytáhnout plechovou pojistku - úderník byl tudíž zadržován již jen ozubem stisknuté otočné páky. Granát se hodil tak, aby převlečný kroužek zůstal v ruce. Otočná páka se působením své pružiny vykývnula a vypustila úderník s jehlou; ta napíchla roznětku a po vyhoření zpožďovací zápalnice došlo k výbuchu trhaviny.

Předpis z roku 1938 povoloval spojení 3-5ks do svazku pro boj proti tankům. V praxi se však ke tomuto svazku ještě připojovaly další 2-4 granáty rukojetí. Takový svazek dosahoval hmotnosti 2100-35000g a hmotnosti trhaviny 1050 -1750 g; používal se proti silně pancéřované technice. S tímto „zařízením“, ze kterého trčelo několik rukojetí nahoru a jedna dolů se i vzhledem k nepohodlnému odjišťování a hmotnosti muselo opravdu úžasně házet.

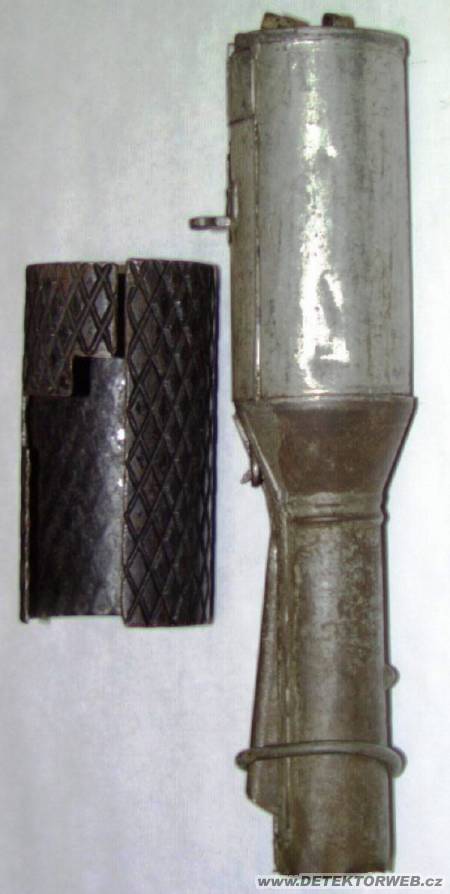

Granát měl řadu nevýhod, především složitou přípravu k použití, kdy se musel přesně stanoveným postupem vložit před bojem zapalovač a nepohodlnou manipulaci při odjišťování. Za I.světové války k němu byla vyráběna zesilující nálož v plechovém pouzdru (asi 1,6kg! ), která se na hlavici navlékala svrchu a takto granát sloužil k vytváření průchodů v překážkách a ničení polních opevnění. Granát byl používán ještě v prvních letech „Velké vlastenecké války“, ve výzbroji ho nahradil RGD-33, což nebyla také nijak geniální konstrukce.


Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek



Zvětšit obrázek
