Podložkový zákolník

19. 11. 2012 Autor: Rossy 7187× 10

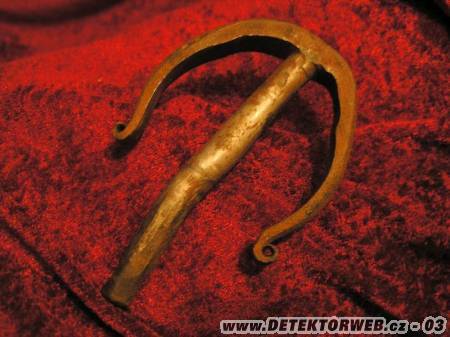

Na žebřinové vozy, které byly vybaveny klanicemi s okem pro navlečení na konec osy nápravy se musela použít ochrana této osy. Říkalo se jí štesle a sloužila zároveň k jištění kola. Jednalo se o obdélníkovou oblou podložku vybavenou dvěma otvory stejně jako těmito otvory byl vybaven konec osy. Používalo se pak dvou zákolníků, které oko klanice jistily z obou stran a šteksle chránila osu a zabraňovala posunu kola po ní. Můžeme se však setkat i s variantou, kterou presentuji na obrázku číslo jedna. Zde byla spojena funkce zákolníku a podložky, štesle, v jeden celek. Možná i tato varianta měla svůj název, ale bohužel jsem ho nedohledal. Říkám mu proto podložkový zákolník.

 Autor: Rossy

Komentáře

ahasver

19. 11. 2012, 11:34

Také já mám "železa" moc rád.Mnohdy vypoví o historii dané lokality víc, než pytlík stříbrných. Navíc za nimi vidím toho kováře, co je koval i ty lidi, co je používali.

kelt12

19. 11. 2012, 17:59


Aj ja mám rád želiezka...;ale zákolník som zatiaľ nenašiel...

slukin88

19. 11. 2012, 18:25

marinex1

19. 11. 2012, 19:34

Rossy

19. 11. 2012, 21:01

Tady je odkaz jak to vypadalo osazené na ose.
http://www.chmelar-diorama.cz/povozy-muzeum/images/povozy-muzeum_895_b.jpg
Jinak ty dva zákolníky jsou asi poslední typy, které se na ráfové vozy používaly do poloviny 20.století, kdy éra ráfových vozů končí.Tyto presentované jsou nepoškozené a celkem zachovalé protože jsem v lese vykopal celou nápravu ráfového vozu a sundal jsem je.Dřevo bylo sice rozpadlé ale kolomaz je konzervovala.

lohe

20. 11. 2012, 19:48

Rossy hezky, mám ty hebla a tušil jsem to že to bude zákolníček ale mám i jiné a hodně zajímavé někdy v zimě je tu fouknu.

Rossy

25. 10. 2013, 15:44

http://mek.oszk.hu/02700/02790/html/img/a133.jpg
Na obrázku vpravo nahoře jsou tyto zákolníky.

Rossy

29. 04. 2014, 22:00

Na tomto odkazu jsou mísní názvy pro zákolník
http://cja.ujc.cas.cz/CJA3/files/03-0338.pdf
A na tomto odkazu jak vypadá záblatník
http://www.lovecpokladu.cz/findings/tree/041/41323/1.jpg

Rossy

02. 08. 2014, 11:15

PŘEČETL JSEM SI ZNOVA SVŮJ PŘÍSPĚVEK A ZJISTIL,ŽE BYL NAPSÁN ZMATEČNĚ. ZDE JE OPRAVA. OMLOUVÁM SE.
Na žebřinové vozy, které byly vybaveny klanicemi s okem pro navlečení na konec osy nápravy se musela použít ochrana této osy. Říkalo se jí štesle a sloužila zároveň k jištění kola.Na tuto štesli se položila obdélníková oblá podložka /které se někde říká žapka/ vybavená dvěma otvory stejně jako těmito otvory byl vybaven konec osy a štesle. Používalo se pak dvou zákolníků, které oko klanice jistily z obou stran a  a zabraňovaly jejímu posunu. Můžeme se však setkat i s variantou, kterou presentuji na obrázku číslo jedna. Zde byla spojena funkce zákolníku a podložky /žapky/ v jeden celek. Možná i tato varianta měla svůj název, ale bohužel jsem ho nedohledal. Říkám mu proto podložkový zákolník.

Rossy

02. 02. 2015, 07:04

Zde, na tomto odkazu, se o předmětu na obrázku č.1 hovoří a rozebírají se jeho krajové názvy..
http://cja.ujc.cas.cz/CJA3/files/03-0342.pdf
A ještě pro upřesnění.Vyrábí se v několika provedeních.
Stejný jako na obrázku č.1.
Stejný jako na obrázku č.1 , ale bez otvoru.
Pouze jako oblá podložka se dvěma otvory bez kolíku.
Jako krátká oblá podložka s  jedním otvorem bez kolíku.
Jako oblá podložka s otvorem a výstupkem bez kolíku.
