Detektor kovů

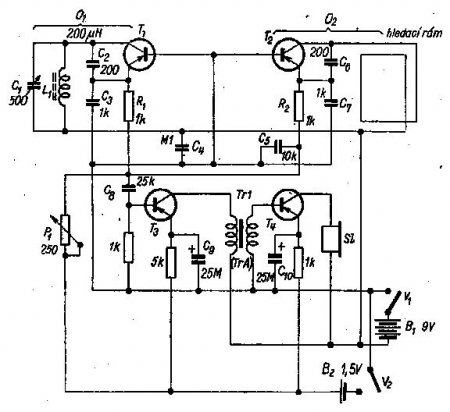

Tak jsem našel na internetu skvělý plánek na detektor kovů, pokud jste alespoň trošku kutilové, tak bych ani minutu neváhal a běžel pro pájku :)
Jedná se o dva oscilátory laděné na přibližně stejnou frekvenci +- 500kHz. Funkce detektoru je jednoduchá- Jeden oscilátor běží stále na stejné frekvenci. Druhý je rozlaďovaný cívkou hledacího rámu.Tato cívka má průměr 20cm a 10-20 závitů. Pokud si chceme usnadnit práci je možno vynechat zesilovač a zapojit sluchátka mezi emitory tranzistorů.Tím se však sníží citlivost detektoru.
L1.....Nutno dosadit podle součástek
T1-T4......KFY 16 321 ;BC 557 ; BC 559 nebo jiný PNP
Doufám, že se mi autor plánku nepomstí :)
|
