Protipěchotní šrapnelová mina...

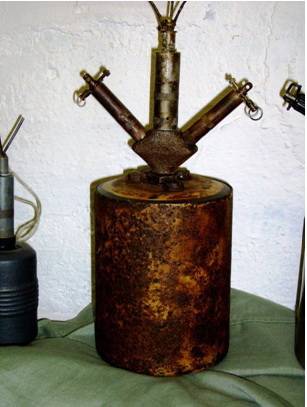

S příchodem Adolfa Hitlera k moci náklady na zbrojení prudce vzrostly a na konci roku 1935 byla do výzbroje WEHRMACHTU zavedena později proslulá šrapnelová mina SPRENGMINE 35 (S.MI. 35). Prvních 1000 kusů bylo dodáno k ženijním jednotkám v srpnu 1936. V průběhu následujících měsíců její výroba pronikavě kolísala (prosinec 1938 - 70660 ks, leden 1939 -26465 ks). Celkem vykazoval Wehrmacht k únoru 1939 388 070 ks.Mina mohla být nastražena jako nášlapná s rozněcovačem S.Mi.Z.35, nebo s nástražnými dráty a dvěma rozněcovači Z.Z. 35 (později Z.Z 42). V tomto případě se používal tzv. "T-rozbočovač", umožňující adjustovat minu třemi případně dvěma rozněcovači . Za standardní rozněcovač byl pro tuto minu považován tlakový rozněcovač S.Mi.Z.35. V témže roce 1935 Wehrmacht obdržel k této mině tlakový rozněcovač S.Mi.Z.35, tahový ZZ 35 a kombinovaný tlakový/tahový Zü.Z.Z. 35. Současně s těmito rozněcovači, byl užívaný,v armádě velmi rozšířený třecí rozněcovač An.Z. 29. Dva tyto rozněcovače bylo možné adjustovat do „T- rozbočovače“ místo rozněcovačů Z. Z. 35. V roce 1935 byl do výzbroje zaveden ještě tlakový rozněcovač DZ 35. Byl určen pro adjustaci do různých druhů improvizovaných protitankových a protipěchotních min. Rozněcovač D.Z. 35 se mohl používat i v mině S. Mi. 35 a tato kombinace se často vyskytovala na východní frontě.

Později, v  roce 1940 tato mina získala ještě jeden elektrický tlakový rozněcovač E.S.Mi.Z.40, který se neadjustoval do miny, ale zarážel do země v jisté vzdálenosti od ní a propojoval s minou pomocí vodiče přes speciální redukci -adaptér. Tento adaptér umožňoval zapojit k mině až 18 rozněcovačů E. S. MI. Z. 40, což prudce zvyšuje pravděpodobnost iniciace miny a umožňuje jí udržovat pod kontrolou celý okolní terén. Popřípadě opačně - jeden rozněcovač může iniciovat současně až 18 min. K jedné šrapnelové mině bylo možno připojit dva řetězce, každý složený až z devíti rozněcovačů.Aktivační tlak - 7 kg.
Určení : K ničení živé síly protivníka
Charakteristika : Kontaktní, tlaková, tahová, s možností iniciace el. palníkem, kovová, se šrapnelovým účinkem

TTD :
celková hmotnost ......................................................4,1 ÷ 5 kg
hmotnost trhaviny ..................................................180 ÷ 450 g
hmotnost výmetné náplně…...……………………..50 g
výška těla......................................................................128 mm
průměr...........................................................................102 mm
smrtící účinek……………...…………….....do 15 ÷ 20 m
aktivační tlak.............................................................2 ÷ 5 kg
aktivační tah…………………….…………....3 ÷ 5 kg
rozněcovač............................................................... Z.Z. 35, S. Mi. Z .35, S .Mi. Z. 44, Z.ü .Z.Z .35, E.S. Mi .Z. 40, Z.Z. 42, An. Z. 29, D. Z. 35.

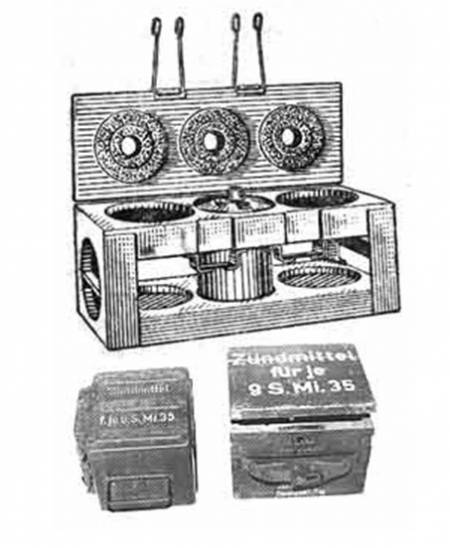

Miny S. Mi. 35 byly expedovány v dřevěném rámu, nebo kovovém po 3 ks. Rozněcovače, rozbušky, výmetné slože, dvojcestné a trojcestné spojky tvaru T, nástražné dráty a montážní klíče byly dodávány v dřevěném truhlíku po 9 ks.

Konstrukce a činnost :

1. Konstrukce miny

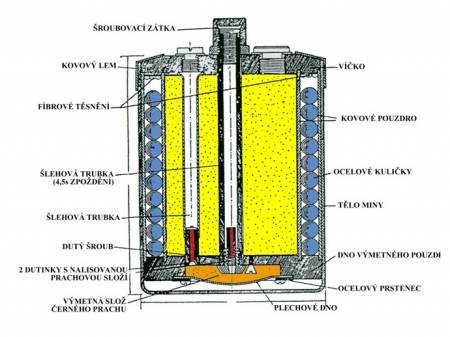

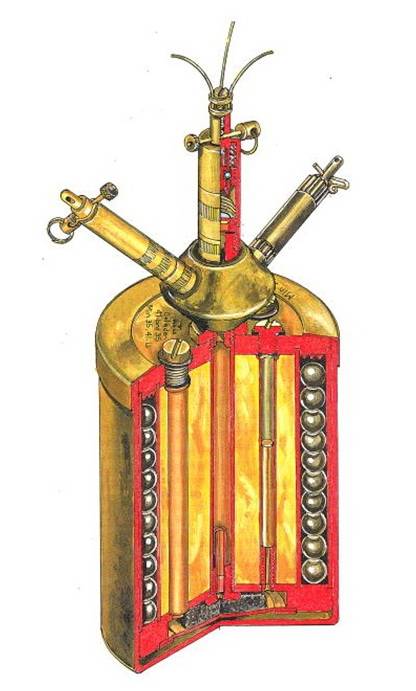

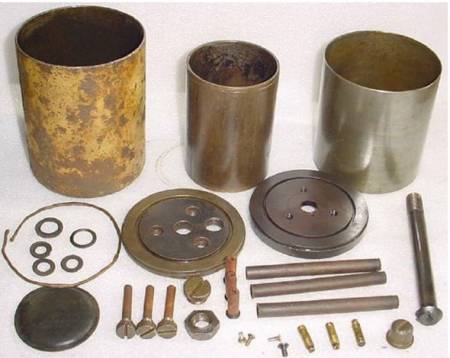

• S. Mi.35 se skládá z kovového těla ve kterém se nachází výmetné pouzdro, tvořené malým a velkým válcem, mezi jejichž stěnami je uloženo 320 ÷ 365 kovových šrapnelových kuliček o průměru 8 ÷ 10 mm.
• Skrz výmetné pouzdro prochází centrální trubice se zpožďovačem a tři detonační trubice s zážehovými rozbuškami č. 8 vloženými dnem vzhůru.
• Ve spodním víku výmetného pouzdra je vložena výmetná 50 g náplň černého prachu .
• Výmetné pouzdro je laborováno tritolem, amoniem, amonalem, nebo schneideritem a je uzavřeno horním víkem, které někdy bývá opatřeno laborační zátkou.

Miny z pozdější výroby mohou obsahovat místo šrapnelových kuliček sekané železo, drát, vadné samopalové střely atd.
Sestavení miny může probíhat v montážním závodu nebo přímo u vojsk.

Minu lze adjustovat

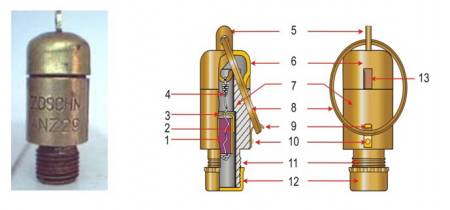

• Tahovým třecím rozněcovačem Zündschnuranzüder 29 ( An. Z. 29 ), s dvojcestnou spojkou tvaru T

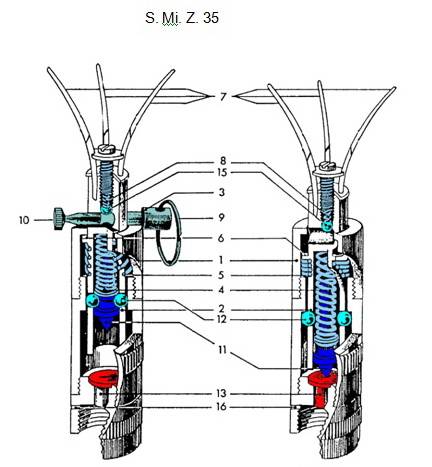

• tlakovým rozněcovačem S. Mi. Z. 35 v centrální trubici, nebo s trojcestnou spojkou tvaru T

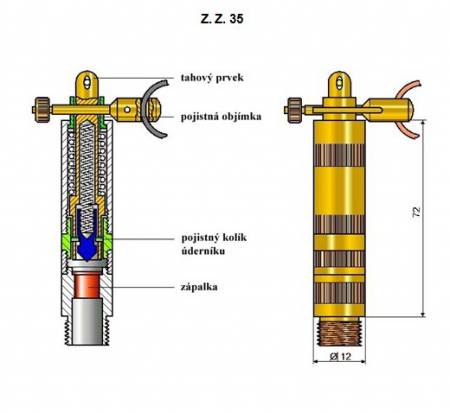

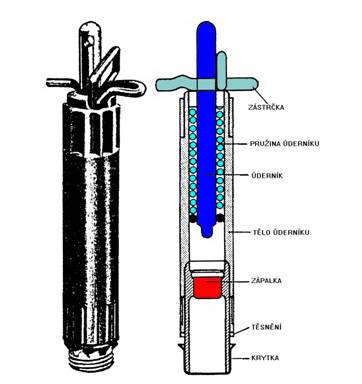

• tahovým rozněcovačem Z. Z. 35, nebo Z. Z. 42 s dvojcestnou spojkou tvaru T

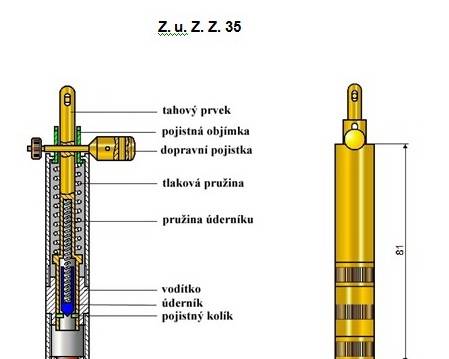

• tahovým/střihovým rozněcovačem Z. ü. Z. Z. 35 s dvojcestnou spojkou tvaru T

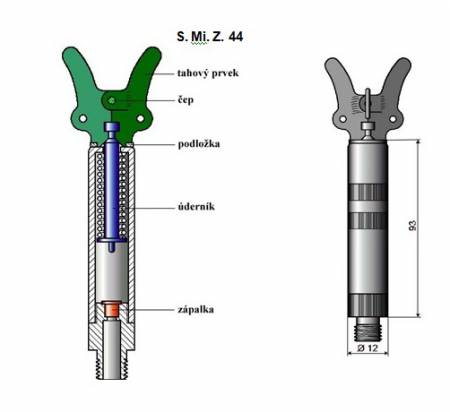

• tahovým/tlakovým rozněcovačem S. Mi. Z. 44

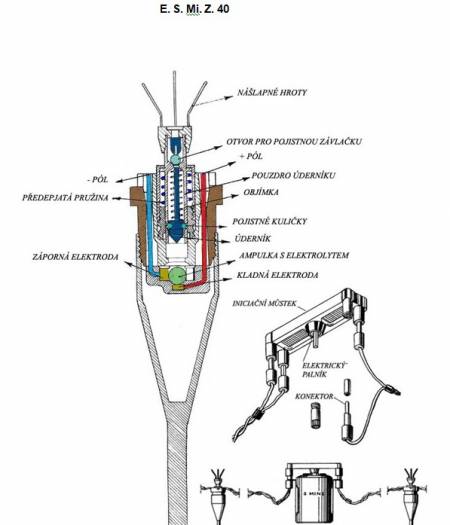

• elektrickým rozněcovačem E. S. Mi. Z. 40. Tento rozněcovač obsahuje skleněnou ampulku s elektrolytem, který vytváří galvanický článek. Lze jej doplnit zvláštním přechodovým mechanismem, který dovoluje připojit pomocí el.vodičů k centrálnímu rozněcovači E. S. Mi. Z. 40, adjustovanému v mině, až 18 rozněcovačů tohoto stejného typu, umístěných ve vzdálenosti několika metrů od centrální miny.
• elektrickým palníkem

2. Činnost miny
• Po iniciaci rozněcovače dojde v centrální trubici k zažehnutí zpožďovače.
• Po jeho prohoření ( 4,5 s ) je zažehnuta výmetná slož, která vymrští výmetné pouzdro do výšky 0,5 ÷ 1,5 m.
• Výmetná slož zažehne ve třech rozbuškových trubicích tři zpožďovače.
• Po prohoření jednoho z nich dojde k iniciaci zážehové rozbušky č. 8 .
Způsob uložení : zapuštěně do terénu s vyčnívající horní částí rozněcovače.

Poznámka:
Všechny rozněcovače, používané v mině S. Mi. 35 se vyznačují vysokou odolností proti korozi a sama výroba této miny byla velmi kvalitní. Proto miny, nalézané zejména v severní Africe, mohou být stále aktivní. Rozněcovač E. S. Mi. Z. 40 má tři nášlapné hroty a může být lehce identifikován jako běžný mechanický rozněcovač. To je zvláště nebezpečné, vzhledem k tomu, že sklo ampule po 60 letech ztrácí mechanickou pevnost a může se rozbít při sebemenším otřesu miny.
